隨著現代科技的發展，機器人技術已廣泛應用于人類社會生活的各個領域，特別是機器人具有人類外觀特征、可愛的外貌、又兼有技術含量，極受青少年的喜愛。本課題要求設計一具有簡單人體功能的、模擬舞蹈動作的類人型機器人，完成簡單人的基本動作：可以前進后退，左右側行，左右轉彎和前后擺動手臂，行走頻率為每秒兩步，舉手投足、轉圈、頭部動作靈活、并具備的語音功能。通過語音識別技術，可以對小機器人進行語音控制，通過發出語音命令，控制機器人的。機器人包括底座、頭部、上身、下肢、以及電路控制板，分別控制手臂、頭部和底盤運動的電機及傳動機構等。通過電路控制和機械傳動，可使機器人動作。知識范圍涉及機構學、力學、電子學、自動控制、計算機、人工智能等。

　　具體賦予任務：

　　1、深入了解類人型機器人的功能及工作要求，查找與課題有關的文獻資料及參考書目；

　　2、學習掌握機構創新設計的基本知識和設計方法，了解控制對象舞蹈機器人的工作原理、動作過程，進行簡單舞蹈動作及相應機構設計；

　　3、根據機器人構成、工作原理、主要特點和技術指標，分析比較，加以論證，確定機器人運動控制最終方案，完成硬件電路設計，單片機控制程序設計；

　　4、制作舞蹈機器人模型，完成各種運動、動作模擬，調試成功。

　　5、規定的翻譯、論文工作。

　　2.2 舞蹈機器人設計的數據和要求

　　1、機器人身高80～120 ㎝，表演時機器人隨音樂翩翩起舞，動作協調、靈活；

　　2、表演各種的基本動作，具體動作可自行設計。涵蓋行進、轉圈、舉手投足、

　　頭部等動作；

　　3、整套動作持續4 分鐘左右；

　　4、機器人結構緊湊、體積小，重量輕；

　　5、靈活的多功能機器手臂：活動空間大，可360 度旋轉。

　　6、采用電機驅動，運動準確可靠

　3 方案設計及方案論證

　　3.1 設計制作與調試流程

　　設計就是根據題目的要求而對硬件和軟件進行規劃，并選擇最合適的硬件電路和軟件程序來達到目的。硬件設計是通過對設計要求的分析，對各種元器件的了解，而得出分立元件與集成塊的某些連接方法，以達到設計的功能要求。并且把這些元器件焊接在一塊電路板上。它包括對各種元器件的功能和接法的了解，以及對各種元器件的選擇和設計方案的選擇。軟件設計是分析設計的硬件用程序?qū)崿F(xiàn)其功能，并且調試優化產品功能。機器人的設計首先需作總體方案設計，包括機械和電氣兩部分。根據機械基礎知識，從整體上來講，機械結構設計必須與機器人所要完成的功能相適應。機械部分設計主要包括底盤設計、尺寸選擇、驅動方式設計、電機選擇等；電氣是機器人最重要的部分，直接影響著機器人功能的實現于否。舞蹈機器人要求完全自動控制，必須采用單片機為

　　控制核心，它類似于機器人的大腦，接收和處理所有外界信息，指揮并控制機器人的所有動作。語音識別等功能是制作機器人硬件的難點，它要求機器人具有一定的感覺系統。目前，機器人技術已日趨成熟，機器人感覺系統可通過各種各樣相應的傳感器技術即可實現。傳感器把接收到的外部信息輸入到單片機，再通過軟件進行控制，從而單片機發出命令指揮機器人動作。軟件編程可以豐富機器人的功能，使機器人動作更加完善?？傮w方案設計框圖如圖3.1 所示。

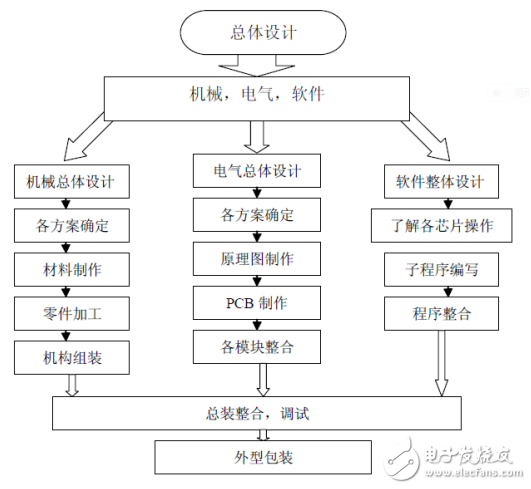

　　圖3.1 機器人總體制作過程
