      利用IBIS模型研究信號

      2017-05-31 | rar | 2.34 MB | 次下載 | 免費

      資料介紹

      　　信號完整性問題

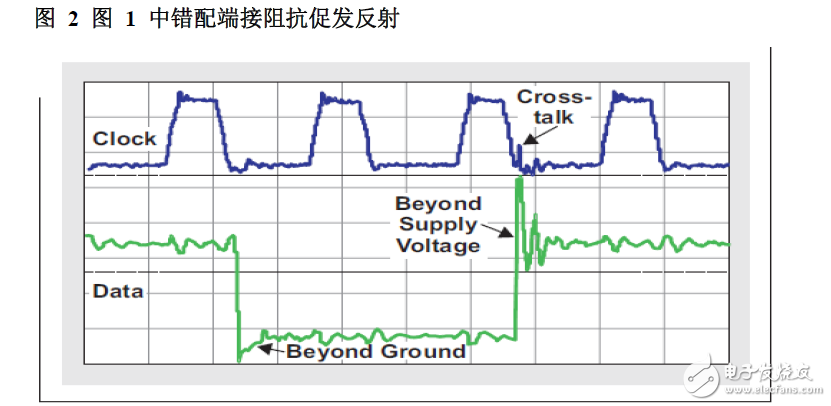

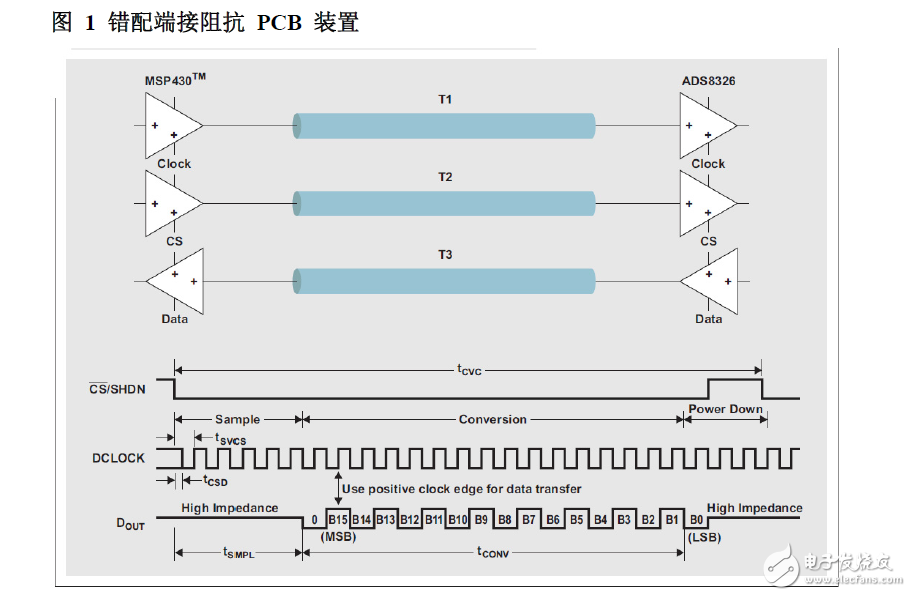

      　　當觀察傳輸線兩端的數字信號時，設計人員會吃驚于將信號驅動至某條PCB 線跡時出現的結果。通過相對較長的距離，相比瞬時變化信號，電信號更像行波。描述電路板上電波行為的較好模擬是池中波 （wave in a pool）。紋波穿過池順利傳播，因?yàn)轶w積相同的兩組水具有相同的“阻抗”。然而，池壁的阻抗差異明顯，并以相反方向反射波。注入 PCB 線跡的電信號也出現相同的現象，其在阻抗錯配時以類似方式反射。圖 1 顯示了錯配端接阻抗的一個 PCB 裝置。微控制器即TI MSP430? 向 TI ADS8326 ADC 發送一個時鐘信號，其將轉換數據發送回MSP430。圖 2 顯示了該裝置中阻抗錯配所形成的反射。這些反射在傳輸線跡上引起信號完整性問題。讓一端或者兩端的 PCB 線跡電阻抗相匹配可極大地減少反射。

      利用IBIS模型研究信號

      利用IBIS模型研究信號

      msp430 IBIS
