一． 正文
　　前言
　　這款產品的制作歷經了三個多月，這三個多月以來，我們組除了上課時間外，都埋頭于實驗室，就連過年我們小組也都沒能在家多呆幾天，馬不停蹄的就趕到了學校。在這期間我們得到了老師和學校領導的大力支持，我們?cè)谛睦镉芍缘母屑?，現在產品終于做出來了，但還有很多不如意的地方，比如由于時間緊，產品僅僅還停留在功能實現完全的階段，還沒有進行封裝和外形的設計，當然產品可能還有許多其他的不足之處，希望評委能夠批評指正，謝謝！
　　在此感謝MIPS、Microchip、DIGILENT 公司對這次比賽的大力支持，我們將不遺余力的推廣你們的產品，讓更多的用戶能夠體驗到你們產品的無窮魅力！

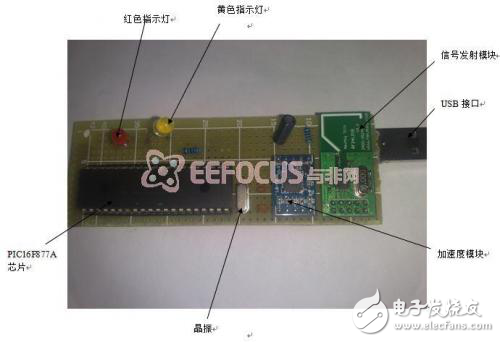

　　產品結構示意圖
　　
　　用到的實驗設備：CEREBOT32MX4開發板，PIC16F877A芯片，晶振，信號發射模塊，信號接收模塊，加速度模塊，USB接口，紅色指示燈，黃色指示燈，面包板，LCD顯示屏，蜂鳴器等。
　　產品工作原理
　　總所周知，在學校圖書館和教學樓等公開場所，大學生因短暫離開而導致的筆記本電腦丟失的事件時有發生，導致了廣大學生的利益受到了嚴重的損害。于是，我們就想，是不是能開發一種新型的防盜系統，能夠方便有效的對筆記本進行監控，從而達到防盜的目的。對此我們組進行了將近三個多月的調查和研究，終于找到一種高效而方便的防盜系統，通過PIC芯片的強大功能，從而實現防盜目的。
　　1.1筆記本防盜系統的現狀
　　筆記本防盜系統一直以來是個難題。目前為止雖然有很多種防盜的方法，如指紋防盜，密碼防盜，聲波監控防盜等，但是這些方法都有一個致命的缺點，或者只是產生警報，或者是直接鎖定計算機不然就是對位置要求很高，同時無法達到明確告知哪一部筆記本被盜，而且這些防盜方法都是一對一鎖定防盜，浪費了大量的資源等。
　　1.2我們針對這些問題進行了大量的改進。
　　拋棄了傳統的指紋防盜、密碼防盜以及聲波監控防盜等筆記本防盜方法，通過PIC芯片實現防盜功能。這種方法的優點在于使用方便，資源利用率高。首先產品大小大概和普通USB一致，而且無須精確定位，可以在特定范圍內任意地方使用，同時最大特點是可以實現一對多的監控，大大提高了資源的使用效率。

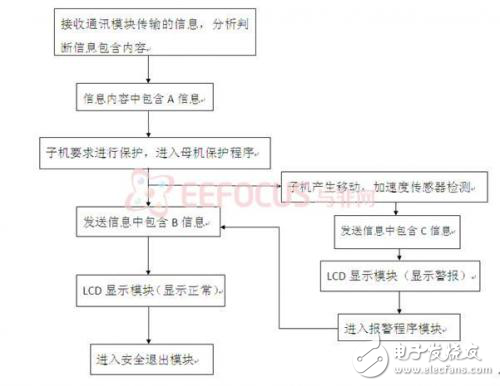

　　1.3這種防盜系統的大概框架如下：
　　通過子母機通訊，母機可以實現一對多監控，同時能準確識別哪一部電腦產生異常。原理是通過子機和母機之間的通訊，通過特定程序?qū)崿F(xiàn)防盜功能。具體請參照詳細原理說明。
　　二。 技術和原理
　　核心原理是子母機之間的通訊。首先，子機由筆記本電腦USB接口提供電源，母機則固定在同一個地方，在一定范圍內實行監控。當子機插入筆記本的瞬間，子機發送信號A讓母機接收，母機對該子機進行監控。子機內部裝有加速度傳感器，如果筆記本電腦被移動，則產生加速度，從而子機感應后給母機發送信號C，母機實現報警，同時顯示異常電腦的號碼。如果非正常拔出子機，則母機和子機聯系中斷，同時也會使母機報警。只有當使用者通過人為發送信息B，才可以安全退出保護模式。從而實現了筆記本防盜的目的。
　　
　　三． 總結
　　從上面的產品功能介紹看，這是一款非常實用的筆記本防盜裝置，這款產品的產生正好彌補相關防盜產品在筆記本防盜領域的不足。它采用的實時監控，一對多工作理念，確保筆記本在自己視線范圍外，你也能夠放心將筆記本監控權交給公共場合的管理員，比如圖書館門衛，或者是自習室的管理員，由于無線發射范圍非常廣，監控信號可以覆蓋到整個課室乃至整個樓層，并且在一些隱蔽的地方仍然具有無線監控信號。另外，這款產品采用一對多的工作模式，即多個防盜鎖（子機）共同工作于同一臺數據終端（母機），如此，便符合簡易，實用的特點，并且降低了成本。在公共場合，只需一臺母機（基于PIC32）便可以同多臺防盜鎖進行實時監控，這解決了圖書館、自習室等出現多臺筆記本卻無法進行每臺筆記本的監控問題。
　　母機的設計具有相當大的靈活性，由于比賽提供的CEREBOT 32MX4功能非常強大，我們?cè)谒鼜?qiáng)大的功能下完全可以發揮想象，設計成“人機互動”就是我們的構想，在工作模式中，我們可以設想設計出人性化的顯示界面，這樣可以更好的進行子機編碼監控，并且在調整工作參數等方面具有更好的操作性，讓母機的設計更人性更易于操作。
　　子機的設計是非常簡單的，主要是考慮到子機的便攜性與經濟性，我們是這樣設想的：公共場合，比如大學的圖書館，由圖書館提供母機，子機由老師學生等有需要的人士提供，由于子機的體積小、重量輕的特點，它的便攜性非常適合經常外帶筆記本的人士，由于成本非常低廉，是每個人都可以接受的，這款產品的便攜性與經濟性有助于促進這一系統在市場上的推廣。
　　從產品構思到產品設計，再從產品設計到產品檢測，我們遇到了非常多的問題，雖然產品的原理并不復雜，但由于所學知識的不足，導致產品進度過慢，時間上勉強跟上了比賽進度，目前做出的產品實際效果差強人意，但我們相信這款產品一定有它的優勢，畢竟它的實用性可以解決筆記本防盜的相關問題，可以為人們提供方便，這就是我們遇到困難迎難而上的動力，目前我們團隊仍然在繼續產品改良，我們相信一定會讓這一產品發揮出它應有的作用，讓擁有筆記本的每個同學都可以放心的把筆記本交給我們的產品。
　　最后，整個產品的產生正是在大賽提供的CEREBOT 32MX4強大功能下完成的，所以，非常感謝這次由MIPS、Microchip、DIGILENT主辦的比賽，我們希望這類比賽以后可以多多舉辦，讓更多的人體驗PIC嵌入式單片機帶給他們的便捷，感受單片機帶給他們的喜悅。
?
