      十字路口的交通燈控制電路

      2011-08-13 | doc | 989 KB | 次下載 | 免費

      資料介紹

      1．設計、組裝譯碼器電路，其輸出接甲、乙車道上的6只信號燈（實驗時用發光二極管代替），驗證電路的邏輯功能。
      2．設計、組裝秒脈沖產生電路。
      3．組裝、調試定時電路。當 CP信號為 1Hz正方波時，畫出CP、 Q0、 Q1、 Q2、Q3、Q4、TL．、TY的波形，并注意它們之間一的時序關系。
      4．組裝、調試控制器電路。
      5．完成交通燈控制電路的聯調，并測試其功能。

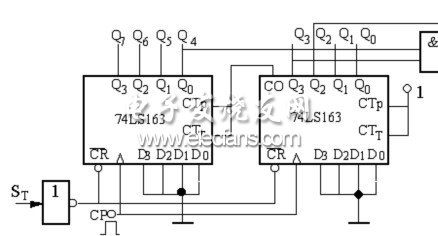

      ??? 能否用具有異步清零功能的計數器74LS161來代替圖4所示電路中的74LS163？說明理由。

      交通燈控制電路
      ?

      控制電路 交通燈 十字路口
