基于FFT算法的電力系統諧波檢測裝置，大多采用DSP芯片設計。DSP芯片是采用哈佛結構設計的一種CPU，運算能力很強，速度很快；但是其順序執行的模式限制了其進行FFT運算的速度。而現場可編程邏輯門陣列（Field Programmable Gate Array， FPGA）在近年來獲得了突飛猛進的發展，目前已成為實現數字系統的主流平臺之一。與DSP相比，F(xiàn)PGA最大的優勢就是可以進行并行計算。在進行FFT 這類并行運算為主的算法時，采用FPGA的優勢不言而喻。用FPGA實現FFT算法進行諧波檢測成為了一大熱點。

　　以往FPGA的設計主要依靠硬件描述語言來完成。目前已經推出了專門針對實現DSP的設計軟件-System Generator。在使用FPGA為原型平臺運行算法時，它不僅能夠?qū)τ布恼鎸?shí)情況進行仿真，還能夠自動生成硬件實現所需要的硬件描述語言代碼。與語言設計相比，使用System Generator有三大優勢：第一，圖形化操作，簡單易用；第二，實現的算法能確保與仿真結果相符；第三，無需為仿真和實現建立不同的模型。因此，利用 System Generator可以大幅度減少用FPGA設計DSP的工作量，縮短開發周期。

　　1 基于FPGA的諧波檢測模型的設計

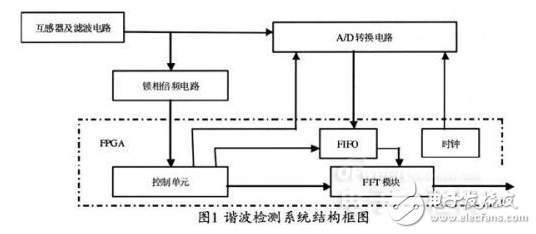

　　系統總體結構如圖1所示。

　　（1）采樣電路部分：包括互感器及濾波電路、鎖相倍頻電路和A/D轉換電路。

　　待測電壓、電流信號經互感器調理電路轉化成便于采樣的低壓信號，經濾波器濾除檢測范圍外的高次諧波、高頻干擾信號和噪聲；然后進入A/D轉換電路，電壓、電流的模擬信號轉換成可以用于計算的數字信號。鎖相倍頻電路用于跟蹤待測信號的頻率變化，以實現對信號的整周期采樣。
