1602中文資料-安裝尺寸

LCD1602中文資料一

一：液晶顯示器各種圖形的顯示原理

線段的顯示：點陣圖形式液晶由M×N個顯示單元組成，假設LCD顯示屏有64行，每行有128列，每8列對應1字節的8位，即每行由16字節，共16×8=128個點組成，屏上64×16個顯示單元與顯示RAM區1024字節相對應，每一字節的內容和顯示屏上相應位置的亮暗對應。例如屏的第一行的亮暗由RAM區的000H——00FH的16字節的內容決定，當（000H）=FFH時，則屏幕的左上角顯示一條短亮線，長度為8個點；當（3FFH）=FFH時，則屏幕的右下角顯示一條短亮線；當（000H）=FFH，（001H）=00H，（002H）=00H，……（00EH）=00H，（00FH）=00H時，則在屏幕的頂部顯示一條由8段亮線和8條暗線組成的虛線。這就是LCD顯示的基本原理。

字符的顯示

用LCD顯示一個字符時比較復雜，因?yàn)橐粋€字符由6×8或8×8點陣組成，既要找到和顯示屏幕上某幾個位置對應的顯示RAM區的8字節，還要使每字節的不同位為“1”，其它的為“0”，為“1”的點亮，為“0”的不亮。這樣一來就組成某個字符。但由于內帶字符發生器的控制器來說，顯示字符就比較簡單了，可以讓控制器工作在文本方式，根據在LCD上開始顯示的行列號及每行的列數找出顯示RAM對應的地址，設立光標，在此送上該字符對應的代碼即可。

漢字的顯示

漢字的顯示一般采用圖形的方式，事先從微機中提取要顯示的漢字的點陣碼（一般用字模提取軟件），每個漢字占32B，分左右兩半，各占16B，左邊為1、3、5……右邊為2、4、6……根據在LCD上開始顯示的行列號及每行的列數可找出顯示RAM對應的地址，設立光標，送上要顯示的漢字的第一字節，光標位置加1，送第二個字節，換行按列對齊，送第三個字節……直到32B顯示完就可以LCD上得到一個完整漢字

二：1602字符型LCD簡介

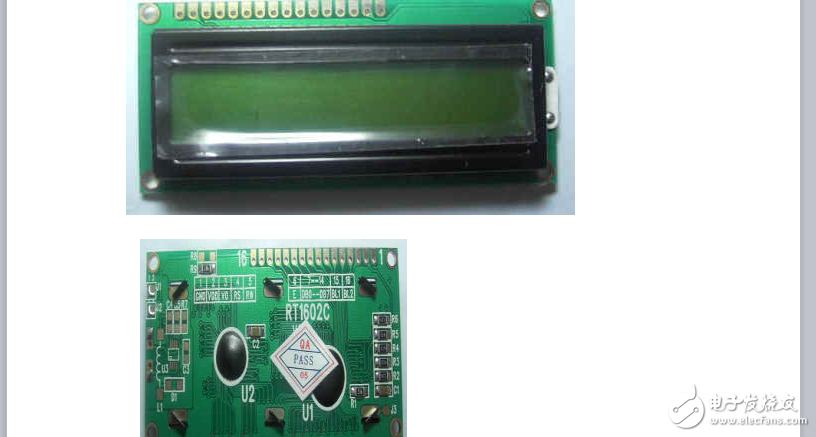

1·字符型液晶顯示模塊是一種專門用于顯示字母、數字、符號等點陣式LCD，目前常用16*1，16*2，20*2和40*2行等的模塊。下面以長沙太陽人電子有限公司的1602字符型液晶顯示器為例，介紹其用法。一般1602字符型液晶顯示器實物如圖

2·1602LCD的基本參數及引腳功能

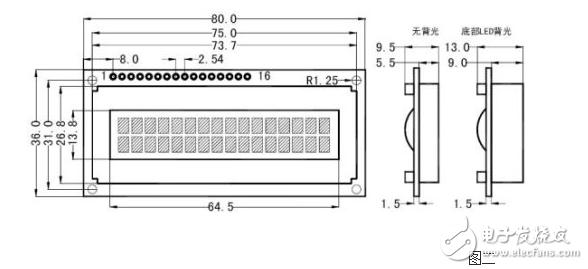

1602LCD分為帶背光和不帶背光兩種，基控制器大部分為HD44780，帶背光的比不帶背光的厚，是否帶背光在應用中并無差別，兩者尺寸差別如下圖
