例1：組合邏輯設計

　　第一步：選File/Project/Name菜單建立項目名

　　第二步：選File/New菜單，并選text Editor條目，進入文本編輯窗，然后輸入電路設計文件如圖3.6.1所示

　　第三步：選File/Project/Save & Check 菜單將文件存盤并檢查文件的正確性

　　第四步：選Assign/Device菜單，在指定器件窗口指定MAX7000系列，并選EPM7128CLC84-7器件

　　第五步：選Assign/Global Project Logic Synthesis菜單，指定邏輯綜合的類型為FAST

　　第六步：選max+plus2/Floorplan Editor 菜單，將設計文件的輸入和輸出引腳賦予實際器件

　　第七步：選File/Project/Save & Compile 菜單，編譯設計文件

　　第八步：選max+plus2/Time Analyzer 菜單，在Delay Matrix 查看時間特性

　　第九步：若有下載硬件，就可以選max+plus2/Programmer菜單進行配置下載，然后在硬件環境中觀察設計的正確性，若無硬件環境就只能進行功能仿真，進行第十一步

　　第十步：選max+plus2/waveform Editor菜單，編輯輸入信號波形（在波形編輯窗口，選Node/Enter Nodes from SNF菜單將輸入和輸出端口凋入，然后再編輯）

　　第十一步：選max+plus2/Simulator 菜單進行行為訪真

　　第十二步：觀察仿真結果，研究設計的正確性

　　說明：若使用已經編寫完畢的文件，選File/Open打開文件后，一定用File/Project/Set Project to Current file菜單將當前打開的文件設置為當前項目。

　　分設計題目必須和文件名稱相同。

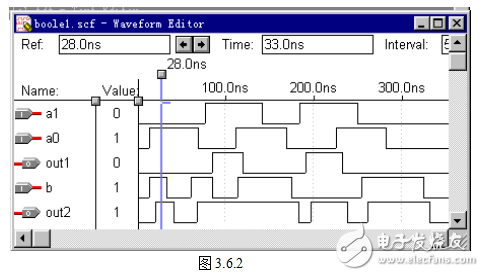

　　該設計的仿真結果見圖3.6.2。
