設計是基于 ARM（Advanced RISC Machine）最新的 Cortex-M3 內核所設

　　計的基于 STM32 控制器的數字示波器，主要是設計前端硬件電路和算法程序的

　　設計并完成預期目的。首先是設計完整的系統框圖，并對各個組成部分的模塊進

　　行分析和設計，對方案的選定和相關參數進行計算，并給出各個模塊所使用的元

　　器件，所需要設計的模塊包括前端信號調理、電源部分、控制器接口外圍電路、

　　TFT 顯示部分。軟件設計部分包括有，A/D 采樣部分、TFT 顯示部分、數值處

　　理部分、UC/OS 移植和 GUI 的設計，以此來設計一個完整的系統，達到預期的

　　目標。

　　本設計實現了電壓信號包括周期信號和非周期信號波形的顯示，實時采樣速

　　率最高可達為 1M。采用顯示器件是彩色的 TFT（240*320）動態顯示。另外，還實

　　現了對模擬信號的調理，讓其電壓值符合 AD 的采樣范圍，通過數值處理計算出

　　波形的相關參數，并顯示在 TFT 中等功能。在附加功能中還設計了信號發生器，

　　因此，整個系統更加完整、完善，從而達到預期目的。

　　電源部分

　　穩定的電源對整個系統穩定的運行是至關重要，參看 STM32 數據手冊，由于

　　STM32 內部供電源為 3V3 的線性電源，因此采用了 LM1117_3.3 穩壓芯片產生 3.3V 電壓，以實現整個系統對電源的需求，本設計采用的封裝是 SOT-32，LM1117_3.3

　　結構如圖

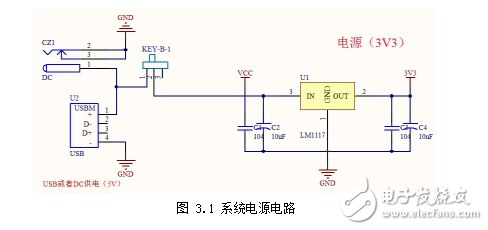

　　本設計的電路電源的應用如圖 3.1 所示：
