你需要知道的關于同步電壓調節

　　switching直流到直流電壓converters（“switching安全”）是流行是因?yàn)樗麄円话鉫xhibit效率高。然而，低側diode曾經完整的電流路徑在一個asynchronous switching調節器可以妥協的峰值效率。

　　通過replacing的diode與金屬-氧化物-半導體場效應transistor（MOSFET）和synchronizing ITS與操作上的力量（“高側MOSFET”），效率可以改進的，但在成本的complexity添加。

　　這條reviews synchronous電壓調節和describes一些商業模塊，incorporate同步技術。

　　Striving for efficiency

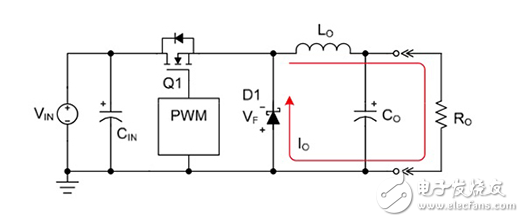

　　The basic principle of an asynchronous switching regulator （Figure 1） is simple. Pulse-width modulation （with a duty cycle proportional to the output voltage） at a set frequency is used to switch the high-side MOSFET. During the MOSFET’s ON cycle， a voltage equal to VIN - VOUT is induced across the inductor and the inductor current rises with a slope equal to （VIN - VOUT）/L.
