      使用MOSFET柵極驅動器的IGBT驅動器

      2017-07-04 | rar | 0.05 MB | 次下載 | 免費

      資料介紹

      　　絕緣柵雙極晶體管（IGBT）是在需要高電壓和開關頻率的電流電路中獲得相當多的使用。一般來說，這些電路是在電機控制，不間斷電源和其他類似的逆變器應用。大部分的IGBT的流行源于其簡單的MOSFET的柵極驅動要求等。與在這種設計中正式使用的雙極晶體管相比，IGBT在驅動電路的尺寸和復雜度上都有相當大的降低。最近在IGBT開關速度的改進取得了設備適用于電源的應用，因此IGBT將與某些高電壓MOSFET以及應用。許多設計者因此轉向MOSFET驅動器以滿足其IGBT驅動要求。

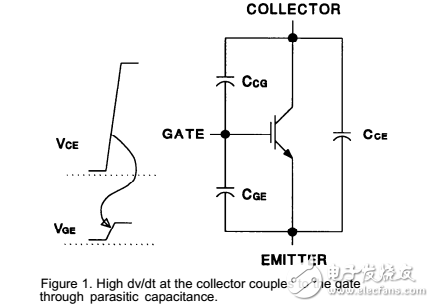

      　　IGBT驅動器的要求可分為兩個基本的應用類別：那些不適用于高集電極/發射器的IGBT的集電極/發射時，它關閉，和那些做。前者的例子是降壓調節器和前向變換器，僅采用一個開關或多個開關同時啟動。在大多數橋電路（如逆變器和電機控制器）的關斷狀態下，當反向設備打開時，高dt / dt被應用。在這種電路中，如果適當?shù)臇艠O驅動和布局預防措施未被執行，通常會產生相反的結果，通常會產生災難性的后果。這種行為是由寄生集電極-柵極（密勒）電容引起的，有效地形成具有柵極到發射極電容的電容分壓器，從而誘導柵極到發射極電壓，如圖1所示。

      使用MOSFET柵極驅動器的IGBT驅動器

      逆變器 柵極驅動器 IGBT驅動器
