碳化氮是一種有缺陷的類(lèi)石墨烯的二維功能材料，其豐富的非石墨化氮結(jié)構(gòu)決定了其良好催化特性，而低電導(dǎo)性又決定了其不適合應(yīng)用于電極領(lǐng)域。為了構(gòu)建既富含還原中心的氮元素，又具有高導(dǎo)電性的材料，導(dǎo)電碳化氮（CCN）的概念被提出。Ni，Cu兩種金屬在化學(xué)氣相沉積過(guò)程中制備層狀導(dǎo)電石墨烯的重要催化劑，它們的氨腈衍生物也是潛在的制備高氮含量和高導(dǎo)電性碳化氮的潛在前驅(qū)體。通常氣相沉積的方式因其800o C以上高溫的特點(diǎn)導(dǎo)致的摻氮不穩(wěn)定，造成該條件下氮摻雜的含量較低。而操作溫度較低的化學(xué)法摻雜獲得的材料導(dǎo)電性較差。

　　【成果簡(jiǎn)介】

　　來(lái)自中科院上海硅酸鹽研究所、浙江大學(xué)、北京大學(xué)的黃富強(qiáng)研究員（通訊作者）團(tuán)隊(duì)與，利用富氮前驅(qū)體和Ni-N縮合方式的結(jié)合制備了一種獨(dú)特的二維平面結(jié)構(gòu)的導(dǎo)電碳化氮（CCN）。這種材料的氮含量高達(dá)15%，其中還原活性的吡啶N含量為9%，吡咯N含量為5%，材料的電導(dǎo)率高達(dá)2.3 Scm-1。這種材料的被用電化學(xué)電容器時(shí)，其比容量可達(dá)372Fg-1，能量密度高達(dá)27.1 Whkg-1，功率密度可達(dá)6.3 kWkg-1。該研究成果以題為“Conductive Carbon Nitride for Excellent Energy Storage”的文章發(fā)表在Advanced Materials上。

　　【圖文導(dǎo)讀】

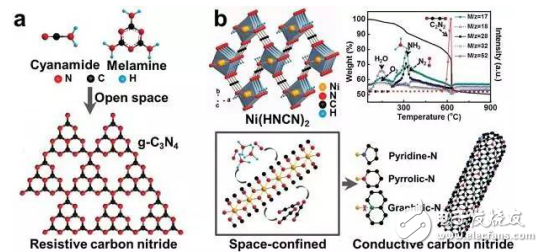

　　a）通過(guò)縮聚三聚氰胺制備g-C3N4的主要路線的示意圖；

　　b）導(dǎo)電碳化氮制備的相似CVD路線：Ni（HNCN）2的晶體結(jié)構(gòu)，重量分析法與質(zhì)譜法聯(lián)用測(cè)定Ni（HNCN）2在Ar2氣流下以10 o C/min 升溫的表征，這種前驅(qū)體同時(shí)作為氮源和碳源，在Ni催化反應(yīng)過(guò)程中以揮發(fā)的N原子團(tuán)作為摻氮的原料獲得高導(dǎo)電性的富有非石墨化氮的碳材料。

　　c）CCN-800樣品的TEM圖。

　　d）對(duì)應(yīng)選區(qū)的高分辨TEM圖像：黃色正方形區(qū)域的碳有6-9層。

　　e）CCN-800樣品的普通TEM圖像以及對(duì)應(yīng)的電子能量損失譜的元素分布：

　　f）C g）N h）O。
