PowerPAD?熱增強封裝設計提供了更大的靈活性和提高熱標準尺寸器件封裝的效率。PowerPAD封裝的性能改進的許可證更高的時鐘速度，更緊湊的系統和更積極的設計標準。自動?包可在幾個標準的表面貼裝配置。他們可以安裝使用標準印刷電路板（PCB）組裝技術，可通過標準維修拆卸和更換程序。使設計成自動?封裝的熱效率的最佳利用，PCB必須用這種技術設計。為了充分利用熱性能從自動?包提供的好處，裸露焊盤必須焊接到電路板上。這文件的重點將PowerPAD?包裝細節到PCB設計。

　　介紹

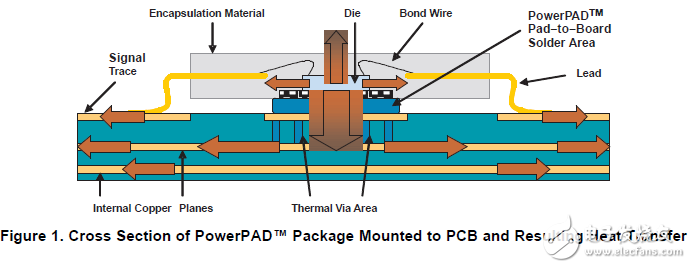

　　將PowerPAD?概念是在一個標準的環氧樹脂封裝材料實現。集成電路采用導熱環氧樹脂附著到引線框架模具墊。包裝模壓使引線模墊暴露在包面。這提供了一個非常低熱阻設備的連接情況和外部之間的路徑。因?yàn)橐€框架的模具墊外表面包上PCB的一面，它可以連接到使用標準回流焊技術的電路板。這可以有效地連接到董事會，和用作集成電路散熱器的許可證板結構。使用過孔，引線模墊可連接到內部的銅平面或特殊散熱器結構設計成PCB。檢查各自的產品數據表，以驗證哪些信號，電源或接地平面的設備應該焊接以。這是第一次，PCB設計師可以實現功率封裝，沒有額外的限制硬件，特殊裝配說明，熱脂或附加散熱片。
