關于電感電容的測量

　　摘 要

　　本文先對設計功能及要求進行了闡述，然后提出要完成該功能的設計方案，最后會對電阻，電容，電感的測試進行設計。本設計是利用AT89C52芯片的單片機來實現測試的，其中電阻和電容是采用555多諧振蕩電路產生的，而電感則是根據電容三點式產生的，從而實現各個參數的測量。這樣，一方面測量精度較高，另一方面便于使儀表實現智能化。

　　關鍵詞：AT89C52芯片　　555多諧振蕩電路　　電容三點式

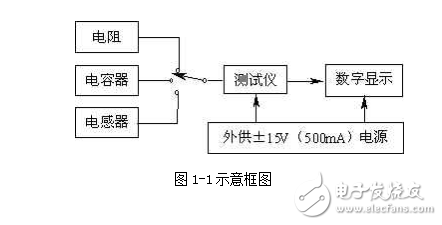

　　1.1　設計要求

　?。?）測量范圍：電阻100Ω～1MΩ；電容100pF～10000pF；電感100μH～10mH。

　?。?）測量精度：±5% 。

　　（3）制作4位數碼管顯示器，顯示測量數值，并用發光二極管分別指示所測元件的類型和單位。

　?。?）使用三個按鍵分別控制R、C、L的測試紅、黃、綠三個二極管分別代表三種類別的測試。

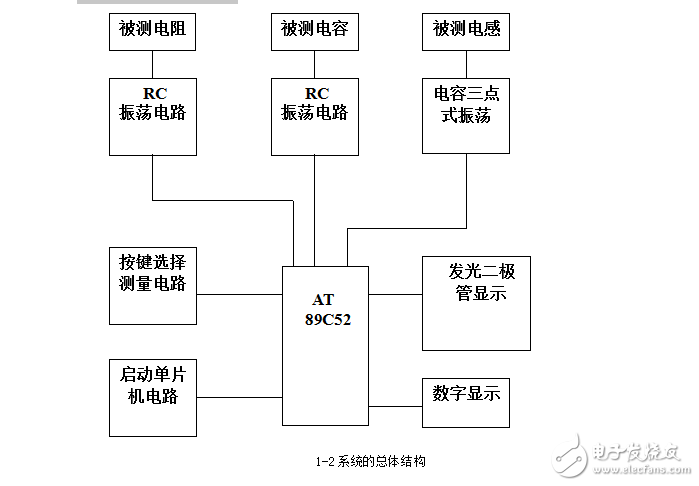

　　1.2 系統的總體結構

　　系統分三大部分，及測量電路，顯示電路和控制電路。測量電路包括：被測電阻，被測電容，被測電感，RC振蕩電路，電容三點式振蕩電路，；控制電路包括：按鍵選擇測量電路，AT89C52單片機，啟動單片機；顯示電路包括：二極管顯示，數字顯示。
