NE605是Philips公司生產的高性能FM接收器芯片，它通過對FM射頻信號混頻、中頻放大、限幅和鑒頻，從而得到音頻輸出，并可對接收信號的強度進行指示。文中在介紹了NE605的特點、功能和結構的基礎上，重點介紹了由NE605組成的電視場強儀的實際電路。

    關鍵詞：射頻接收  音頻輸出  中頻放大  NE605

    NE605是荷蘭飛利浦公司推出的高性能FM接收器芯片。該芯片通過對接收到的FM射頻信號混頻、中頻放大、限幅和鑒頻，從而獲得聲頻輸出和接收信號強度指示的輸出。由NE605構成FM接收機具有電路簡單、調試方便、性能穩定和價格低廉等優點，因而可廣泛應用于移動通信接收機和射頻電平表中。

1 特點

    NE605的特點如下：

    ●功耗低，電源為6V時典型工作電源是5.7mA；

    ●混頻器輸入頻率大于500MHz；

    ●在45MHz時，混頻器的變頻功率增益為13dB，噪聲系數為4.6dB；

    ●XTAL振蕩器頻率可達150MHz，LC振蕩器頻率可達1GHz；

    ●中頻放大器/限幅器增益為102dB；

    ●限幅器小信號帶寬為25Mz；

    ●接收信號強度指示（RSSI）電路為帶溫度補償?shù)膶?shù)電壓放大器，動態范圍超過90dB；

    ●具有兩種聲頻輸出：即靜噪聲頻輸出和非靜噪聲頻輸出；

    ●靈敏度高：在1kHz音頻信號（射頻為45MHz、中頻為455kHz）時，信號與噪聲的失零點比（SINAD）為12dB，對于50Ω匹配網絡，其靈敏度為0.22μV。

    ●2NE605的主要性能

    ●2.1NE605的引腳功能

    ●NE605具有DIP-20、SOL-20和SSOP-20三種封裝形式，其引腳排列如圖1所示，引腳功能如下：

    1腳（RF IN）：射頻輸入端，輸入射頻信號的典型頻率為500MHz；

    2腳（RF BYPASS）：射頻旁路端；

    3腳（XTAL OSC1）：振蕩器輸出端；

    4腳（XTAL OSC2）：振蕩器輸入端；

    5腳（MUTE IN）：靜噪輸入端；

    7腳（RSSI OUT）：接收信號強度指示器輸出端；

    8腳（MUTED AUDIO OUT）：靜噪聲頻輸出端；

    9腳（UNMUTED AUDIO OUT）：非靜噪聲頻輸出端；

    10腳（QUADRATURE IN）：正交鑒頻器輸入端；

    11腳（LIMITER OUT）：限幅器輸出端；

    12、13腳（LIMITER DECOUPLING）：限幅器去耦端；

    14腳（LIMITER IN）：限幅器輸入端；

    16腳（IF AMP OUT）：中頻放大器輸出端；

    17、19腳（IF AMP DECOUPLING）：中頻放大器去耦端；

    18腳（IF AMP IN）：中頻放大器輸入端；

    20腳（MIXER OUT）：混頻器輸出端；

    6腳（VCC）：正電源端。電源電壓為4.5～8.0V；

    15腳（GND）：地。

2.2 NE605內部結構

    NE605的內部功能框圖如圖2所示，它主要由混頻器、振蕩器、中頻放大器、限幅器、RSSI電路、鑒頻和靜噪開關等電路組成，其中混頻器用于將輸入的射頻信號與內部本振信號進行超內差混頻以獲得455kHz中頻信號。振蕩器的作用是通過外接晶體或LC移相網絡產生本振信號。中頻放大器用于對混頻器輸出的中頻信號進行放大。限幅器用來對中頻放大器輸出的信號進行限幅，其輸出中的一路接內部鑒頻器，另一路將限幅器送入RSSI電路。RSSI電路可將限幅器的限幅量進行對數放大從而獲得與輸入射頻電平成正比的電壓信號。鑒頻器電路將調頻中頻信號用正交檢波器檢波以得到音頻輸出信號。

2.3 NE605的主要參數

    NE605的主要參數見表1。

表1 NE605的主要參數

3 NE605的典型應用

3.1 電路組成

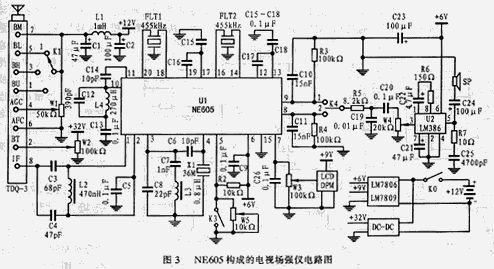

    圖3所示是由NE605構成電視場強儀電路，整個電路主要包括以下幾個部分；

    a.射頻信號處理電路

    電視射頻信號經天線或同軸線送到高頻頭的射頻輸入端，利用高頻頭TDQ-3完成第一次變頻后，輸出第一中頻信號36.455MHz。K1為波段選擇開關，W1為AGC電位器，W2為調諧電位器。

    b.中頻信號處理電路

    第一中頻信號經C3、C$和LC2組成的諧振網絡后加到NE605的輸入端，由NE605完成第二變頻、放大、限幅和鑒頻。L4為鑒頻線圈。FLT1和FLT2和455kHz三端濾波器，由C6～C8、L3和X1組成本振相移反饋網絡，K3為靜噪開關。

    c.RSSI輸出電路

    NE605輸出的RSSI電壓信號經C26濾波和W3分壓后加到DPM進行顯示。

    d.音頻放大電路

    EN605輸出的音頻信號由LM386進行放大并驅動揚聲器SP。K4為靜噪/非靜噪聲音選擇開關，W4為音量電位器，R5和C19組成去加重電路。

    e.供電電路

    為便于野外使用，本儀器可選用12V的蓄電池或可充電電池組供電，用DC-DC產生32V的調諧電壓，用三端穩壓器輸出9V和6V電壓。

3.2 調試說明

    本電路組裝簡單，只要連線無誤，通電即可工作。電路調試時，首先調節L4，直到收到的電視伴音的音質最好；然后調節W1和W3，使DPW的指示與輸入的射頻信號的電平值一致即可。
