一、高保真調頻調諧器的性能要求
    調諧器因高保真的需要，在元件選擇、性能要求等方面，具體表現在下列三點：
    １．高頻頭  高頻頭是調諧器的門戶，要求具有選擇性好、靈敏度高、噪聲低、抗干擾能力強、穩定性高等特點。
    ２．中頻放大電路  中放的性能直接關系到整機的選擇性、失真度、靈敏度、抗干擾能力以及調幅抑制和調諧的準確性。要求中放具有較高的限幅靈敏度、信噪比、調幅抑制比和較低的失真度。
    ３．立體聲解碼器  立體聲解碼器要求有較高的立體聲分離度和較低的失真度，為了改善接收微弱信號的信噪比，還要求立體聲解碼器具有立體聲噪聲控制和高音頻截止功能。
    二、高保真調頻調諧器的制作與調試
    １．電調諧高頻頭

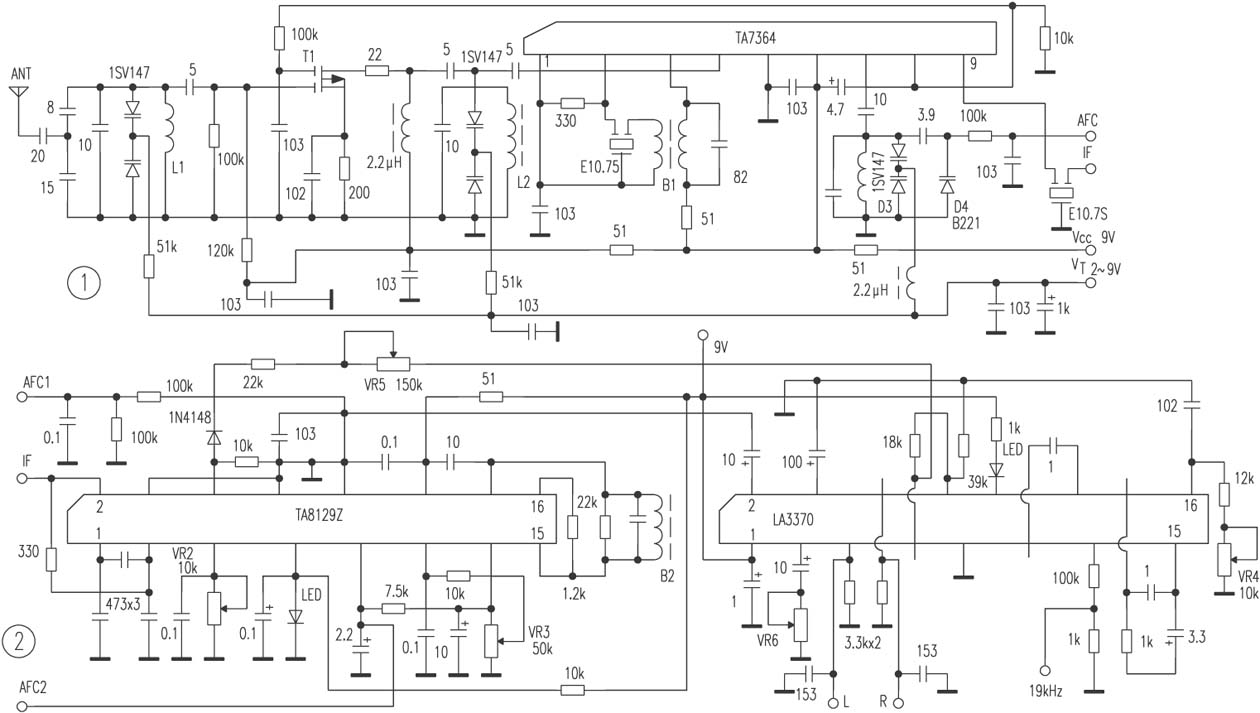

    高頻頭由ＬＣ諧振輸入回路、場效應管高放、ＴＡ７３６４組成，見圖１。
    １）ＬＣ諧振輸入回路采用電容分壓阻抗匹配方式，Ｌ１無需抽頭，方便了Ｌ１的繞制。
    ２）高放級由高頻低噪聲雙柵場效應管Ｔ１、ＬＣ諧振回路組成，ＡＧＣ控制電壓４～０Ｖ，增益≥２３ｄＢ。
    ３）本振、混頻、預中放電路由ＴＡ７３６４Ｐ組成。ＴＡ７３６４Ｐ內部包括雙端平衡式混頻器、本振、本振緩沖、寬帶反向ＡＧＣ控制、中頻放大等。寬帶反向ＡＧＣ最適宜控制雙柵極場效應高放的增益。混頻增益≥１１．５ｄＢ，中頻增益≥２４ｄＢ，ＡＧＣ電壓７．７～０．６Ｖ，典型工作電壓８Ｖ。
    ４）Ｌ１、Ｌ２均可自制，選用∮０．７ｍｍ漆包線，Ｌ１、Ｌ２內徑４ｍｍ，繞６Ｔ，Ｂ１系１０．７ＭＨｚ中頻變壓器，可在廢舊兩片或三片集成電路收音機板上尋找，國產型號ＴＰ５０１。ＶＲ１選用老式彩電用的多圈調諧電位器，阻值２０～１００ｋΩ均可。
    ５）本振頻率受各種因素影響，有可能產生頻率漂移現象，應增設自動頻率控制電路。Ｄ４并接在本振回路上，中放電路輸出的ＡＦＣ電壓使Ｄ４容量隨頻率偏差發生變化，在一定范圍內微調本振頻率，使本振頻率保持穩定。
    ６）高頻頭應在儀器配合下調試，常用的儀器有信號發生器、掃頻儀、頻率計等。業余條件下調試有一定難度，往往不易調在最佳工作點上。
    ２．中頻放大電路
    中頻放大電路（見圖２）由高性能調頻專用集成電路ＴＡ８１２９Ｚ組成，內部包括６級限幅中放、電臺檢測、信號強度電表指示驅動、帶寬檢測、鑒頻、低通濾波器、強信號靜噪和帶寬可調靜噪等電路。輸入限幅靈敏度３３ｄＢμ，總諧波失真≤０．０６％，信噪比≥７８ｄＢ，靜噪衰減量６０ｄＢ，工作電壓８Ｖ。⑦腳為電臺檢測輸出端，可用于調諧指示，接在⑤腳的ＶＲ２用于電臺檢測靈敏度調整。⑥腳為信號表電壓輸出端，一般串接電流表用來指示信號強度，輸出電壓隨輸入信號強度在０～６．８Ｖ之間變化，該電壓可用于立體聲解碼器的立體聲噪聲控制和高音頻截止控制。⑨腳直流電壓４．８Ｖ，當頻率偏差時，其電壓變化±０．７Ｖ，可用于高頻頭的自動頻率控制（ＡＦＣ）。ＶＲ３調節靜噪衰減量。
    中頻放大電路的調試較簡單，輸入１０．７ＭＨｚ、８０ｄＢμ的信號，將直流電壓表接在ＴＡ８１２９Ｚ的⑨、{13}腳，調節Ｂ２，使電壓表指示為０Ｖ即可。
    Ｂ２可選用７ｍｍ×７ｍｍ的電視機用３８ＭＨｚ中周骨架自制，用∮０．１ｍｍ漆包線，在上面三槽內每槽繞５Ｔ，共繞１５Ｔ，回路電容２４ｐＦ。
    ３．立體聲解碼器
    與ＴＡ８１２９Ｚ配接的立體聲解碼器選用ＬＡ３３７０。
    ＬＡ３３７０多用于高性能調諧器和中高檔汽車收放機，內部包括立體聲解調、立體聲噪聲控制、高音頻截止控制，立體聲／單聲自動選擇電路。分離度≥５０ｄＢ（１ｋＨｚ時）、信噪比≥７８ｄＢ、失真度≤０．０５％、工作電壓９Ｖ。
    ＬＡ３３７０的⑦、⑧腳與ＴＡ８１２９Ｚ信號強度電壓表輸出端相連，當接收到的信號較微弱時，立體聲信噪比大幅下降，噪聲增大，中放電路信號表輸出電壓降低，加在⑦、⑧腳的控制電壓也隨之降低，立體聲噪聲控制和高音頻截止控制起控，從而改變解碼器的副載波解調電平或控制其分離度，或自動轉換為單聲道，使信號微弱時噪聲及失真大大減小，該功能特別利于遠程接收。
    ＬＡ３３７０共有三個調整點，ＶＲ４調整壓控振蕩頻率。在{13}腳接頻率計，輸入立體聲復合信號，調節ＶＲ４使輸出頻率為１９ｋＨｚ。ＶＲ５調整立體聲噪聲和高音頻截止控制電壓，可接收一強信號，調節ＶＲ５使⑦、⑧腳電壓為３Ｖ，靜態時，⑦、⑧腳電壓應為０Ｖ。ＶＲ６調整分離度，短接③腳與ＶＲ６之間的電容，調節ＶＲ６，使③腳直流電壓為３Ｖ。
    Ｌ、Ｒ輸出端的濾波器對分離度以及失真有較大影響，ＲＣ濾波器只能提供３６ｄＢ的分離度，失真度≥３％。ＬＣ濾波器能有效地抑制殘留的１９ｋＨｚ和３８ｋＨｚ分量，可提供５０ｄＢ的立體聲分離度，失真度≤０．８％，但ＬＣ濾波器有體積大、成本高的缺點，選用雙Ｔ濾波器也可滿足要求。
    調諧器最好配接有源音箱，因調頻立體聲音頻的背景噪聲較大，不必選用高保真的功放和音箱，否則，適得其反。
    至此，愛好者對高保真調頻調諧器就有了一個大致了解，那就是高性能的調頻高頻頭、高性能的中頻放大電路、高性能的立體聲解碼器，三者之間并不是簡單的組合，而是既互為關聯，又互相牽制，合理分配信號電平及控制電壓，才能保證三者密切配合，充分發揮各自優勢，提高整體性能。
