1. 引言

　　 在長江三角洲、 珠江三角洲、 環渤海灣等地都出現相鄰間隔不大于350公里的城市群，城市群內部相鄰城市之間的通信目前對帶寬的需求越來越高，因此這些地區正在成為遠程泵浦無中繼傳輸?shù)囊粋€(gè)新的應用熱點區域;由于在一些沼澤、沙漠、森林等無人區，中繼站建設、維護費用高，所以這些地區也是遠程泵浦無中繼傳輸潛在的應用領域。在所有應用遠程泵浦的系統，都無法回避的一個應用問題是增益單元放置位置的選擇問題。

　　本文從泵浦功率、信號入纖功率及光纖損耗系數出發，對遠程泵浦系統中增益單元-RGU的放置位置進行了理論分析與實驗研究，經過詳細的理論分析，針對2.5Gbit/s的SDH系統，得到了某一泵浦功率與信號入纖功率情況下的光信噪比與RGU放置位置的關系，同時也得到了RGU的最佳放置位置與光纖損耗系數的關系。

　　2. 遠程泵浦系統中OSNR的理論分析與實驗研究

　　在光通信傳輸系統中，影響誤碼率的主要是兩類因素，一是功率受限系統，一是光信噪比受限系統，由于EDFA在光傳輸系統中的成熟應用，光功率已不再是限制光通信傳輸距離的的主要因素，如果功率不夠，通過放大器對信號放大，功率將不再受限，但是引入放大器的同時，也會引入噪聲，放大器引入的越多，噪聲積累也就越嚴重，OSNR劣化的也就會越嚴重，還有一種情況就是信號本身經過很大的衰減后再經過EDFA放大，由于此時信號本身的信噪比已經很小，經過放大器放大后，OSNR仍然會比較差，遠程泵浦系統就屬于此類型。遠程泵浦系統原理圖如圖1所示：

?

　　圖1 遠程泵浦系統的原理框圖

　　圖中，Tx為信號發射模塊，BA為功率放大器(Booster Amplifier)，傳輸光纖1為遠程增益單元(RGU-Remote Gain Unit)前面的傳輸光纖，傳輸光纖2為遠程增益單元(RGU)后面的傳輸光纖，這部分光纖在同纖泵浦的遠程泵浦系統中，既要傳輸信號，也要傳輸RGU需要的泵浦光，這部分光纖在傳輸泵浦光的過程中，會產生Raman增益，Raman & RPU模塊是提供1480nm光的遠程泵浦單元(RPU-Remote Pump Unit)，PA為前置放大器(Pre-Amplifier)， Rx為系統的接收模塊。

　　2.1 遠程泵浦系統中OSNR理論分析

　　在光傳輸系統中，OSNR的計算主要是通過58公式實現的[1]，即：

?

　　1)

　　式中，output power是某信道入纖光功率，Loss為跨距損耗， NF為光放大器的噪聲指數，N為跨段數目，這個公式主要適用于等跨距損耗的系統，對于非等跨距的系統，我們首先視N=1，然后分布來計算就可以了。對于遠程泵浦的2.5Gbit/s的SDH系統，要想獲得最佳的OSNR，根據式1)分析，要么信道的入纖功率比較高，要么光纖的損耗比較小，要么放大器的噪聲指數比較低，或者跨段數目比較少。對于入纖光功率，由于SBS及自相位調制SPM的影響，入纖功率不能太高，對于有SBS抑制功能的發射模塊，SPM受限功率一般要求小于23dBm，同時對于已經鋪設好的線路，光纖的衰減也是無法改變的，因此要想改善系統的OSNR，最有可能的是降低放大器的噪聲指數。對于遠程泵浦系統，實際上可以把其看作兩段不等損耗的跨距系統，在兩段光纖中間，是作為線路放大器的遠程增益單元RGU。

　　分析整個傳輸系統的OSNR，其實就是分析整個系統的噪聲指數，根據噪聲指數的定義，NF=OSNRin-OSNRout. 所以最終的

?

　　2)

　　單位 dB

　　對于EDFA級聯系統，等效噪聲計算公式為

?

　　3)

　　其中所有參量均為線性單位。

　　為了分析方便，本文將整個系統分為兩部分，RGU前面的功率放大器及光纖衰減看作一個整體放大器，增益為G1， 噪聲指數NF1;RGU及后面的光纖衰減、拉曼光纖放大器與前置放大器看作另一個放大器，增益為G2，噪聲指數為NF2。為了理論分析方便，假定功率放大器的增益為GB，噪聲指數為NFB;光纖的總的長度為L(zhǎng)，總傳輸損耗為T(mén)dB;RGU的增益為G，噪聲指數為NF，RGU之前的傳輸光纖長度為L(zhǎng)1，傳輸損耗為T(mén)1dB; RGU之后的傳輸光纖長度為L(zhǎng)2，傳輸損耗為T(mén)2 dB，在1480nm波段的傳輸損耗為T(mén)3 dB，RPU在光纖中產生的Raman增益為GR，等效噪聲指數為NFR;PA的增益為G3，噪聲指數為NF3.

　　對于無源的衰減器，其噪聲指數等于本身衰減值。

?

　　4)

?

　　5)

?

　　6)

?

　　7)

　　所有對于整個傳輸系統而言，假定整體的噪聲指數為NF’，則

?

　　8)

　　假如光纖在1550nm處的損耗系數為，單位dB/km，則

?

　　9)

?

　　10)

　　對于傳輸光纖而言，光纖的損耗系數與波長的四次方的倒數成正比[2]，所以，光纖在1480nm處的損耗系數將比1550nm處大0.02dB/km，因此遠程泵浦光經過L2km的光纖傳輸后，到達RGU處的泵浦光將為P0-(+0.02)L2，單位dBm。

　　由于RGU的增益與噪聲指數與進入RGU的泵浦功率密切相關，而泵浦功率又與光纖損耗及光纖長度密切相關，同時，整體的噪聲指數與T1密切相關，因此，RGU與RPU有個最佳的距離，滿足此距離將得到最佳的OSNR。

　　為了滿足工程需要，我們需要對某些參數進行進一步的假定，假定傳輸總長度為400km，功率放大器的增益為22dB，噪聲指數5dB，輸出功率為22dBm，RPU泵浦輸出功率為1W。

　　由于RGU在屬于1480nm泵浦的小信號放大區，利用傳統的數值計算方法計算RGU的增益與噪聲指數誤差非常大，所以本文采用黑盒模型[3]來計算RGU的增益與噪聲指數，實驗測得RGU增益與噪聲指數與泵浦功率的關系曲線分別如圖2、圖3所示。

?

　　圖2 RGU增益與泵浦功率的關系曲線

　　由圖2可以看出，RGU增益受泵浦功率影響較大，特別是在泵浦功率低于5dBm時，RGU主要表現為衰減。因此RGU位置如果放置不好，將大大影響系統性能。

?

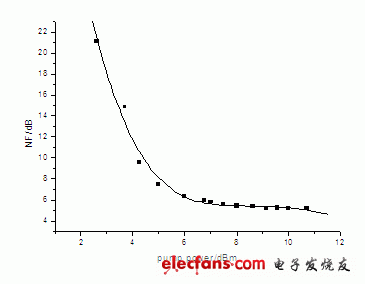

　　圖3 RGU噪聲指數與泵浦功率的關系曲線

　　由圖3可以看出，當泵浦功率低于6dBm時，RGU噪聲指數將出現明顯的惡化，結合圖2、圖3可以看出，泵浦功率在RGU系統中最好不要小于6dBm。

　　根據泵浦功率與RGU的增益與噪聲指數的關系，本文進而求得最佳OSNR與光纖衰減的關系，如圖4所示

?

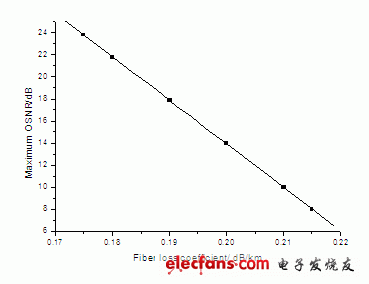

　　圖4. 遠程泵浦系統中最佳OSNR與光纖衰減系數的關系

　　從圖4可以看出，隨著光纖衰減系數的增大，最佳OSNR呈線性降低，當光纖衰減系數為0.21dB/km時，系統得到的最大OSNR為10dB，為增強型前向編碼糾錯2.5Gbit/s 的 SDH系統的最小OSNR容限為9.5dB(誤碼率10E-12)。如果光纖損耗系數繼續增大，對于RPU 1W輸出的400km的遠程泵浦系統將不再適合。

　　本文還對RPU與RGU最佳距離與光纖衰減的關系進行了計算，其關系曲線如圖5所示：

?

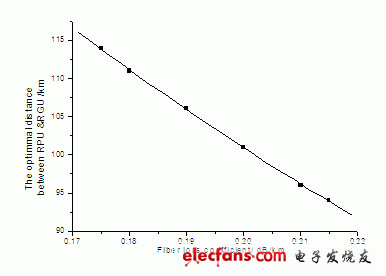

　　圖5. RPU與RGU最佳距離與光纖衰減的關系曲線

　　從圖5可以看出，隨著光纖衰減值的不斷增加，RPU與RGU之間的最佳距離逐漸縮小。對于電力系統的OPGW光纖光纜或?qū)嶒?yàn)室的光纖，其典型損耗系數大約為0.2dB/km，RPU與RGU之間的對應的最佳距離為101km。

　　另外本文還給出了光纖衰減最典型值0.20dB/km @1550nm情況下， RPU與RGU不同距離時的OSNR值，如圖6所示：

?

　　圖6. 系統OSNR隨RPU & RGU之間距離的變化曲線

　　@ 光纖損耗系數=0.2dB/km @ 1550nm

　　從圖6可以看出，當光纖損耗系數為0.2dB/km時，RPU & RGU之間的最佳距離為101km，此時對應的OSNR為最大值13.96dB。

　　2.2 實驗研究

　　按照?qǐng)D1所示遠程泵浦原理圖搭建實驗系統，Tx為速率為2.xx Gbit/s帶有SBS抑制功能的發射模塊，其輸出功率為0dBm，帶有EFEC，其OSNR編碼增益為8dB;BA輸出功率為22dBm，增益為22dB，噪聲指數5dB;光纖全長400km，光纖損耗系數為0.195dB/km@ 1550nm， RPU為輸出功率1W、輸出波長為1480nm的泵浦模塊，此遠程泵浦系統為同纖泵浦方式，在光纖中產生的Raman增益為20dB，等效噪聲指數為-3dB， PA的增益為20dB，噪聲指數為4.5dB。另外，實驗采用300km色散補償模塊。誤碼儀采用Op-will 6200 10G誤碼分析儀

　　實驗中，將RGU分別放置在距RPU為70km、75 km、80km、85km、90km、95km、100km、105km，得到的OSNR及誤碼率如表1所示：

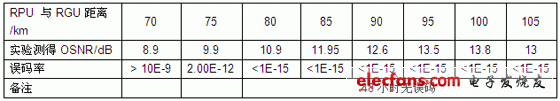

　　表1. 不同位置情況下的OSNR與誤碼情況表

?

　　3. 結論

　　本文經過理論分析，得出了RGU最佳放置的位置與光纖損耗系數的關系，文章指出對于衰減系數為0.2dB/km的光纖及輸出功率為1W的遠程泵浦系統，RGU的最佳放置位置是在距RPU 99km的地方，并以衰減系數為0.2dB/km實驗室光纖進行了實驗驗證，實驗結果與驗證結果完全吻合。實際上，這只是實驗室的結果，實際工程環境情況，特別是環境溫度對光纖衰減系數、對RGU增益及噪聲指數的影響還需要進行詳細的研究。
