摘    要：本文主要介紹了一種基于加速度傳感器ADXL105和無線數傳模塊的運動員起跑反應時測量系統的設計和實現方案。該系統能夠?qū)崟r(shí)采集運動員的反應時，并對其進行記錄、處理和顯示。

引言
反應時是指刺激施于有機體之后到明顯的反應開始時所需要的時間，即刺激與反應之間的時間間隔。目前，我國對運動員反應能力的測定大多是通過簡單的聲光反應時測定儀，或是計算機模擬來實現。但是這些測試方法受外界環境和人的主觀心理因素影響較大，不能準確客觀地反映運動員在運動中的神經反應能力。
本文實現了一個測量運動員(聽覺)神經-運動反應時的系統，以提高運動員聽到發令槍后的起跑速度。該系統是通過聲音傳感器和加速度傳感器檢測運動員聽到發令槍到起跑所需要的時間，即運動員的神經-運動反應時，再通過無線數據傳輸模塊將數據傳送到PC機進行顯示，并可根據反應時記錄進行處理和繪制成反應時曲線，能夠直觀地了解運動員反應時的變化及趨勢。

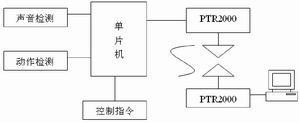

圖1系統結構框圖

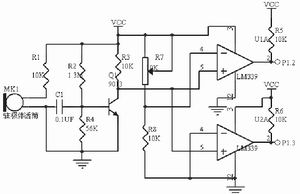

圖2  聲音檢測電路

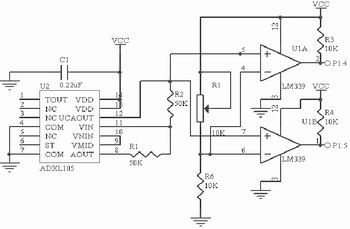

圖3  運動檢測模塊電路原理圖

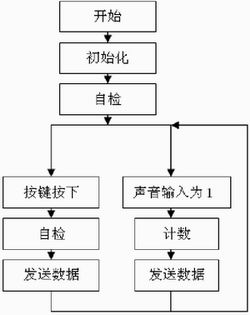

圖4  單片機端主程序流程圖

系統結構及其原理
系統結構
本系統主要實現(聽覺)神經-運動反應時的測定。方法是通過聲音傳感器檢測發令槍的聲音，用加速度傳感器檢測運動員起跑的時刻，記錄運動員聽到發令槍到起跑所需要的時間，再通過無線數據傳輸模塊將數據傳送到基站進行記錄和處理。系統由反應時測定模塊、通信模塊、數據記錄處理模塊三部分組成，結構如圖1所示。
反應時測定模塊用單片機作為核心部件，加上聲音傳感器和加速度傳感器檢測電路，通過單片機的內部計數器記錄運動員的起跑反應時，并將記錄的數據按照一定的格式編碼，通過串口送至無線發送模塊，實現與PC機的無線通信。
通信模塊主要用PTR2000無線數傳模塊實現無線數據的傳輸。
數據記錄處理模塊通過串行通信的方式接收無線數傳模塊傳輸?shù)臄?shù)據，并送到由PC機構成的基站進行記錄、處理和顯示。
系統設計基本原理
測量準備和系統自檢
系統在反應時測量模塊上設置了一個按鈕，在每次測量前，按此按鈕啟動系統自檢，通過單片機檢查與之相連的各個部件，如存儲器、加速度傳感器、聲音傳感器等的狀態，以及無線通信系統能否正常工作。通過無線傳送模塊，將檢測到的各個部件的狀態發送到接收端，若接收端接收到正常的信號，則記錄端可以通知開始測量；若接收不到，則必須檢查、調試，或者更換測量系統，直到接收端接收到正常的信號方可開始測量。
數據采集
在系統自檢完成之后，如果各個部件工作正常，就可以開始測量反應時。聲音傳感器檢測到發令槍的聲音信號后，計數器開始計數，并查詢加速度傳感器的信號，在檢測到加速度傳感器信號后停止計數，并將計數值保存在發送緩沖區，數據采集過程結束。
數據的無線發送和接收
在單片機數據采集完成之后，即開始數據的無線發送。在發送之前，對采集的數據按照無線數傳模塊的要求進行編碼，然后將數據通過無線數傳模塊按照從高位到低位的順序進行發送。在無線接收端，把接收到的數據通過電平轉換和RS-232串行接口送至PC機進行處理和顯示。
數據的處理和顯示
由PC機構成的基站從RS-232串行接口接收到數據后，通過運動員起跑反應時處理軟件對數據進行處理、存儲、顯示和分析。

系統硬件設計
從硬件角度看，系統可以分成單片機模塊、聲音檢測模塊、運動檢測模塊和無線數傳模塊等幾部分。
單片機模塊
在本系統中，考慮到反應時測量裝置是安裝在運動員小腿上，對輸入輸出口的數量需求不多，因此在選擇單片機時，應選擇體積小、功耗小的作為系統前端數據測量的核心部件，本系統采用的是Atmel公司生產的8位單片機AT89C2051。
聲音檢測模塊
聲音檢測是本系統設計中的一個關鍵部分，要求具有較好的靈敏度和抗干擾能力。
駐極體傳聲器是一種微型聲電轉換器，這種傳聲器具有靈敏度高、頻率響應范圍寬和體積小等優點。在本系統中選用駐極體話筒作為聲音檢測部分的聲音傳感器，用其將聲音信號變換成電信號。
聲音檢測模塊設計的難點和重點是濾除噪音信號。在此模塊的設計過程中，經過多次實驗，最終確定了本模塊的電路和相關參數。本系統采取幅度比較法實現聲音檢測的功能。因?yàn)榘l(fā)令槍的聲音信號一般幅度較大，可以直接進行放大，通過比較器與閾值電壓相比，當聲音信號大于一定幅度時產生翻轉信號。主要考慮的問題是如何對駐極體話筒檢測到的微弱信號進行放大處理。在本系統中采用三極管9013構成單級放大電路對信號進行放大。經過多次實驗發現，輸出電壓大于4V時，聲音信號振動幅度較大。再加上比較電路就構成了本系統的聲音檢測電路，如圖2所示。在此電路中，用R5和R6分壓電路產生一個閾值電壓，在實際設計中設置為4V。電壓比較器LM339的OUT2產生聲音信號自檢電壓，若聲音檢測無故障，應輸出高電平；OUT1作為聲音檢測信號輸出腳與單片機P1.2口相連，當發令槍響起時輸出一個脈沖信號。
運動檢測模塊
運動檢測模塊選用了美國ADI公司生產的單片加速度傳感器ADXL105作為運動檢測傳感器，內含加速度傳感器和信號調理器。這是一種差容式力平衡加速度傳感器，利用變間隙的方法，把被測的加速度轉換為電容器的電容量變化。內部的電容分壓電路，提供與加速度大小成正比的模擬輸出電壓，其相位則取決于加速度的方向，無需外加任何有源器件即可接到ADC的輸入端。既可以用來測量靜態加速度(如重力加速度或傾角等)，又可用來測量動態加速度(如振動等)。
由于ADXL105可直接輸出模擬信號，因此只需要通過比較器將ADXL105的輸出電壓與閾值電壓相比較，當加速度大于某一閾值時輸出高電平。其原理電路如圖3所示。LM339的OUT3腳輸出運動檢測信號，接單片機的P1.4口；OUT4腳輸出運動自檢信號，接單片機的P1.5口。
無線數傳模塊
本系統中采用基于RF芯片nRF401的無線數傳PTR2000模塊。nRF401是NORDIC公司最新推出的單片無線收發一體的芯片，包括高頻發射、高頻接收、PLL合成、FSK調制、FSK解調及多頻道切換等部件，是目前集成度最高的一種無線數傳芯片。PTR2000既可與80C51、89C2051、68HC08、PIC等各種單片機的串口或I/O口直接連接，也可通過電平轉換芯片MAX232與PC機進行串口通信。

系統軟件設計
根據本系統的設計要求，將系統軟件劃分為發射端軟件和接收端軟件兩部分分別進行設計。
發射端軟件
單片機部分的軟件主要可以分為以下幾個模塊：自檢模塊、發射模塊和計時模塊。單片機主程序流程圖如圖4所示。
接收端軟件
在本系統中接收端為PC機，采用VB語言進行編程。在標準RS-232串口通信方面，VB提供了具有強大功能的通信控件Mscomm。該控件可設置串行通信的數據發送和接收，對串口狀態及串口通信的信息格式和協議進行設置。這是一個標準的10位串口通信，包括8位數據、1位起始位和1位停止位。在發送或接收數據過程中觸發OnComm事件，通過編程訪問CommEvent的屬性了解通信事件的類型，進行各自的處理。每個通信控件對應一個串口，可以設計多個通信控件來訪問多個通信口?？丶峁┝斯δ芡晟频拇跀?shù)據的發送和接收功能，Mscomm控件具有兩種處理方式：事件驅動方式，由Mscomm控件的OnComm事件捕獲并處理通信錯誤及事件；查詢方式，通過檢查CommEvent屬性的值來判斷事件和錯誤。在本系統中采用的是事件驅動方式。
通過VB編程工具強大的圖形編程方法，可以實現運動員反應曲線圖的繪制。并可對圖形進行放大、縮小以及移動，方便地顯示出運動員反應時的變化趨勢。
基于以上各個程序模塊的設計，本軟件實現了對數據的實時采集與發射/接收以及穩定顯示，使得整個系統具有很高的實用價值。

結語
通過測試，系統的最小分辨率為2ms，測量范圍是0~18.2s，傳輸距離≥10米，數據傳輸速率≥1200 bps，工作溫度范圍是-25℃~40℃，工作電壓為DC 5V±10%，測量模塊用干電池或可充電電池供電。
本測量系統采用的方法在國內處于領先水平，與之前的起跑反應時模擬測定儀相比，不但可以在運動場上直接、精確地測定運動員的起跑反應時，而且可以對反應時進行分析和綜合，促進對運動員反應時的研究以及提高運動員的訓練水平，為運動員的選材和訓練提供科學的參考依據。
