A7139 無線模塊驅動（STM32）增加FIFO擴展模式的底層代碼

　　A7139 擁有電磁波喚醒以及10mW的發射功率，非常容易實現長距離通信，目前測試有障礙物可以輕松達到300m以上。

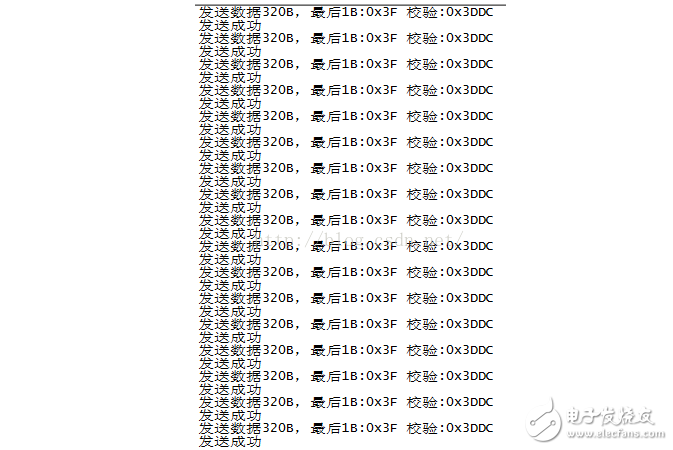

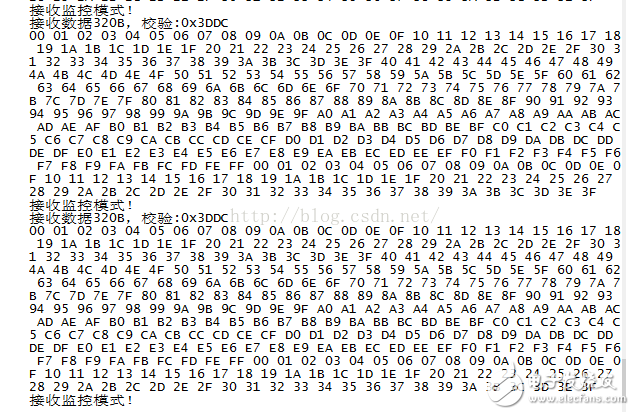

　　通過幾天的調試，目前可以發送任意大小的數據包，大小為1-16KB，全部使用中斷收發，效率極高。

　　增加波特率設置2Kbps-100Kbps任意設置

　　增加通信信道設置0-255

　　增加發送功率設置0-7

　　#include “SYSTEM.H”

　　#include “GPIO_INIT.H”

　　#include “a7139.H”

　　#include “LED.H”

　　//晶振寄存器，用于設置晶振以及PAGE地址

　　//用于緩存寄存器7的值

　　static u16 A7139_CRYSTAL_REG = 0x18;

　　//單包數據發送超時時間

　　#define A7139_SEND_TIME_OUT 5 //單位10ms

　　//基礎頻率，設置頻率范圍為420.500MHZ~452.375MHZ ，頻道差為125KHZ

　　#define A7139_BASE_FRE 420.5f

　　//調試開關

　　#define A7193_DBUG 1

　　#if A7193_DBUG

　　#include “system.h”

　　#define A7193_debug（format，。。。） uart_printf（format，##__VA_ARGS__）

　　#else

　　#define A7193_debug（format，。。。） /\

　　#endif //A7193_DBUG

　　vu8 IntCnt = 0;

　　//寄存器配置

　　typedef struct

　　{

　　u16 SCLOCK; //系統時鐘寄存器

　　u16 PLL1; //PLL1

　　u16 PLL2; //PLL2

　　u16 PLL3; //PLL3

　　u16 PLL4; //PLL4

　　u16 PLL5; //PLL5

　　u16 PLL6; //PLL6

　　u16 CRYSTAL; //晶振設置

　　u16 PREG8S; //寄存器組，由CRYSTAL控制切換

　　u16 PREG9S; //寄存器組，由CRYSTAL控制切換

　　u16 RX1; //接收設置1

　　u16 RX2; //接收設置2

　　u16 ADC; //ADC

　　u16 PIN; //PIN

　　u16 CALIB; //Calibration

　　u16 MODE; //模式控制

　　} A7139_CONFIG_YPTE;

　　const u16 A7139Config［］=

　　{

　　0x0021， //SYSTEM CLOCK register，

　　0x0A21， //PLL1 register，

　　0xDA05， //PLL2 register， 433.301MHz

　　0x0000， //PLL3 register，

　　0x0A20， //PLL4 register，

　　0x0024， //PLL5 register，

　　0x0000， //PLL6 register，

　　0x0001， //CRYSTAL register，

　　0x0000， //PAGEA，

　　0x0000， //PAGEB，

　　0x18D4， //RX1 register， IFBW=100KHz， ETH=1

　　0x7009， //RX2 register， by preamble

　　0x4400， //ADC register，

　　0x0800， //PIN CONTROL register， Use Strobe CMD

　　0x4845， //CALIBRATION register，

　　0x20C0 //MODE CONTROL register， Use FIFO mode

　　};

　　const u16 A7139Config_PageA［］=

　　{

　　0xF706， //TX1 register， Fdev = 37.5kHz

　　0x0000， //WOR1 register，

　　0xF800， //WOR2 register，

　　0x1107， //RFI register， Enable Tx Ramp up/down

　　0x0170， //PM register，

　　0x0201， //RTH register，

　　0x400F， //AGC1 register，

　　0x2AC0， //AGC2 register，

　　0x0041， //GIO register GIO1-》WTR GIO2-》WTR

　　0xD281， //CKO register

　　0x0004， //VCB register，

　　0x0A21， //CHG1 register， 430MHz

　　0x0022， //CHG2 register， 435MHz

　　0x003F， //FIFO register， FEP=63+1=64bytes

　　0x1507， //CODE register， Preamble=4bytes， ID=4bytes

　　0x0000 //WCAL register，

　　};

　　const u16 A7139Config_PageB［］=

　　{

　　0x0337， //TX2 register，

　　0x8400， //IF1 register， Enable Auto-IF， IF=200KHz

　　0x0000， //IF2 register，頻率偏移為0

　　0x0000， //ACK register，

　　0x0000 //ART register，

　　};

　　//GPIO1功能設置

　　#define A7139_SetGIO_WTR（） A7139_WritePageA（A7139_REG8_GPIO， 0x0041） //WTR模式，單包收發提示

　　#define A7139_SetGIO_FPF（） A7139_WritePageA（A7139_REG8_GPIO， 0x0035） //FPF模式，多包收發狀態提示

　　#define A7139_SetGIO_NULL（） A7139_WritePageA（A7139_REG8_GPIO， 0x0000） //關閉GPIO1指示

　　//發送數據結構

　　typedef struct

　　{

　　u8 *pSendData; //發送數據緩沖區指針

　　u16 SendLen; //需要發送數據長度

　　u16 TranLen; //已經發送數據長度

　　bool isSendOK; //發送完成

　　bool isSendError;//發送失敗

　　}A7139_SEND_TYPE;

　　volatile A7139_SEND_TYPE SendConfig; //發送數據的信息

　　//接收數據結構

　　typedef struct

　　{

　　u8 *pRevData; //接收數據緩沖區指針

　　u16 RevLen; //需要接收數據長度

　　u16 TranLen; //已經接收數據長度

　　u16 RevBuffSize;//接收緩沖區大小

　　bool isRevOK; //接收完成

　　bool isRevError;//接收失敗

　　}A7139_REV_TYPE;

　　volatile A7139_REV_TYPE RevConfig; //發送數據的信息

　　//收發模式記錄，用于中斷處理發送或接收模式

　　static bool isSendMode = FALSE; //默認為接收模式

　　#define A7139_SendMode（x）（isSendMode=x）

　　/*命令選擇

　　地址格式

　　BIT7 BIT6-BIT4 BIT3-BIT0

　　R/W Command Address

　　0：寫 000 讀寫控制寄存器

　　1：讀 010 讀寫ID

　　100 讀寫FIFO

　　110 復位FIFO

　　111 RF復位

　　void A7139_SetBaseFreq（float RfFreq）; //基礎頻率設置

　　bool A7139_Cali（void）; //頻率校準

　　/*************************************************************************************************************************

　　* 函數 ： void A7139_SetTrafficRate（u8 Rate）

　　* 功能： A7139設置通信速率，單位Kbps

　　* 參數 ： Rate：通信速率，單位Kbps

　　* 返回：無

　　* 依賴：底層宏定義

　　* 說明：用于設置通信速率

　　范圍2-100Kbps

　　設置系統時鐘2分頻，設置為12.8MHZ后如果IFBW設置過小會導致初始化時自動校準失敗

　　如果設置為50會出現校準失敗

　　*************************************************************************************************************************/

　　void A7139_SetTrafficRate（u8 Rate）

　　{

　　u16 SDR;

　　if（Rate 《 2） Rate = 2;

　　if（Rate 》 100） Rate = 100;

　　//IFBW設置 DMOS=1 64分頻 ETH=1 CSC=0 FCSCK=12.8MHZ

　　if（Rate 《= 50） //IFBW=100KHZ

　　{

　　A7139_WriteReg（A7139_RX1， 0x18D0 | （1《《2））;

　　}

　　else //IFBW=100KHZ

　　{

　　A7139_WriteReg（A7139_RX1， 0x18D0 | （1《《2））;

　　}

　　SDR = 100/Rate;

　　SDR -= 1; //計算波特率分頻值

　　A7139_WriteReg（A7139_SCLOCK，0x0021|（SDR《《9））; //CSC=1 GRC=1 SDR

　　}

　　/*************************************************************************************************************************

　　* 函數 ： void A7139_SetChannel（u8 Channel）

　　* 功能： A7139設置通信信道

　　* 參數 ： Channel：通信信道0-255

　　* 返回：無

　　* 依賴：底層宏定義

　　* 說明：用于設置通信頻道

　　Channel*0.125/0.0125，最小頻率偏差為12.5KHZ，設置通道間隔為125KHZ（最少為100KHZ）

　　*************************************************************************************************************************/

　　void A7139_SetChannel（u8 Channel）

　　{

　　A7139_WritePageB（A7139_REG9_IF2，Channel*10）;

　　}

　　/*************************************************************************************************************************

　　* 函數 ： void A7139_SetTxPowerSupply（u8 PowerSupply）

　　* 功能：設置A7139發射功率

　　* 參數 ： PowerSupply：功率等級0-7

　　* 返回：無

　　* 依賴：底層宏定義

　　* 說明：用于設置發射功率

　　由于不同頻率下TX驅動電流與PA驅動電流并不相同，因此按照文檔設置

　　目前只支持433頻段設置，其它頻段請按照文檔進行設置。

　　*************************************************************************************************************************/

　　void A7139_SetTxPowerSupply（u8 PowerSupply）

　　{

　　if（PowerSupply》6）PowerSupply=6; //最大功率為6

　　if（PowerSupply == 0）

　　{

　　A7139_WritePageB（A7139_REG9_TX2， 0x0300）; //功率最小-34dBm，PAC=0，TDC=0，TBG=增益

　　}

　　else

　　{

　　A7139_WritePageB（A7139_REG9_TX2， 0x0300|（1《《5）|（1《《3）|PowerSupply）; //PAC=1，TDC=1，TBG=增益

　　}

　　/*************************************************************************************************************************

　　* 函數 ： bool A7139_Init（u8 Channel， u16 RfID， u8 PowerSupply， u8 Rate）

　　* 功能： A7139初始化

　　* 參數 ： Channel：通信信道0-80，RfID:RF ID，PowerSupply：發射功率0-7;Rate：通信波特率2-100Kbps

　　* 返回： TRUE：成功;FALSE：失敗

　　* 依賴：底層宏定義

　　* 說明： RF_ID：用于區分網絡

　　2-100Kbps頻率間隔至少為100KHZ，150~200KHZ頻道間隔必須大于200KHZ

　　*************************************************************************************************************************/

　　bool A7139_Init（u8 Channel， u16 RfID， u8 PowerSupply， u8 Rate）

　　{

　　u32 ID;

　　u32 temp;

　　if（Rate 《 2） Rate = 2;

　　if（Rate 》 100） Rate = 100;

　　A7139_DisableInt（）; //關閉中斷

　　A7139_DisableNVIC（）; //關閉總中斷

　　A7139_IO_INIT（）; //初始化IO

　　A7139_CS_H（）;

　　A7139_CLK_L（）;

　　A7139_DIO_H（）;

　　ID = RfID;

　　ID 《《= 16;

　　ID |= RfID;

　　A7193_debug（“［RF］頻率：%dKHz，通信速率：%dKbps， RFID：%X！\r\n”，（u32）（A7139_BASE_FRE*1000+Channel*0.125*1000），Rate， ID）;

　　A7139_CRYSTAL_REG = 0x0001;

　　A7139_SoftReset（）; //軟復位

　　if（A7139_ReadID（）！= 0）

　　{

　　A7139_SoftReset（）; //軟復位

　　}

　　A7139_DelayMS（1）;

　　A7139_Config（）; //初始化寄存器

　　A7139_SetBaseFreq（A7139_BASE_FRE）; //設置基礎頻率

　　A7139_SetChannel（Channel）; //設置信道

　　A7139_SetTrafficRate（Rate）; //設置通信速率

　　A7139_WriteID（ID）; //寫入ID

　　temp = A7139_ReadID（）; //讀取用戶ID

　　if（temp ！= ID）

　　{

　　A7193_debug（“A7139 初始化失敗，芯片檢測錯誤！\r\n”）;

　　return FALSE;

　　}

　　A7193_debug（“A7139 用戶ID：%X\t硬件ID：%X\r\n”，ID， A7139_ReadDeverID（））;

　　A7139_DelayMS（5）;

　　if（A7139_Cali（）==FALSE） //校準

　　{

　　A7193_debug（“A7139 初始化失敗，校準失??！\r\n”）;

　　return FALSE;

　　}

　　A7193_debug（“A7139 初始化成功！\r\n”）;

　　A7139_SetTxPowerSupply（PowerSupply）; //設置發射功率

　　A7139_EnableInt（）; //開啟上升沿觸發中斷

　　return TRUE;

　　}

　　/*************************************************************************************************************************

　　* 函數 ： void A7139_WriteByte（u8 data）

　　* 功能： A7139寫一字節

　　* 參數 ： data：需要寫入的數據

　　* 返回：無

　　* 依賴：底層宏定義

　　* 說明：不帶片選，最底層寫入1B

　　*************************************************************************************************************************/

　　void A7139_WriteByte（u8 data）

　　{

　　u8 i;

　　for（i = 0;i 《 8;i ++）

　　{

　　if（data & 0x80）

　　{

　　A7139_DIO_H（）;

　　}

　　else

　　{

　　A7139_DIO_L（）;

　　}

　　nop;nop;

　　A7139_CLK_H（）;

　　data 《《= 1;

　　nop;nop;

　　A7139_CLK_L（）;

　　}

　　/*************************************************************************************************************************

　　* 函數 ： u8 A7139_ReadByte（void）

　　* 功能： A7139讀取一字節

　　* 參數 ：無

　　* 返回：讀取的數據

　　* 依賴：底層宏定義

　　* 說明：不帶片選，最底層讀取1B

　　*************************************************************************************************************************/

　　u8 A7139_ReadByte（void）

　　{

　　u8 i;

　　u8 data = 0;

　　for（i = 0;i 《 8;i ++）

　　{

　　A7139_CLK_H（）;

　　data 《《= 1;

　　if（A7139_DIO_IN（））

　　{

　　data |= 1;

　　}

　　nop;

　　A7139_CLK_L（）;

　　nop;nop;nop;

　　}

　　return data;

　　}

　　/*************************************************************************************************************************

　　* 函數 ： u16 A7139_ReadReg（A7139_CREG RegAddr）

　　* 功能：讀取控制寄存器

　　* 參數 ： RegAddr：寄存器地址

　　* 返回：寄存器值

　　* 依賴：底層宏定義

　　* 說明：

　　*************************************************************************************************************************/

　　u16 A7139_ReadReg（A7139_CREG RegAddr）

　　{

　　u16 data;

　　RegAddr &= 0x0f; //地址限制為BIT0-BIT3

　　RegAddr |= A7139_RCR_CMD; //讀命令

　　A7139_CS_L（）;

　　A7139_OutMode（）;

　　A7139_WriteByte（RegAddr）;

　　A7139_InMode（）; //輸入

　　data = A7139_ReadByte（）;

　　data 《《= 8;

　　data |= A7139_ReadByte（）;

　　A7139_CS_H（）;

　　return data;

　　}

　　/*************************************************************************************************************************

　　* 函數 ： void A7139_WriteReg（u8 RegAddr， u16 data）

　　* 功能：寫入控制寄存器

　　* 參數 ： RegAddr：寄存器地址，data：要寫入的值

　　* 返回：無

　　* 依賴：底層宏定義

　　* 說明：

　　*************************************************************************************************************************/

　　void A7139_WriteReg（A7139_CREG RegAddr， u16 data）

　　{

　　RegAddr &= 0x0f; //地址限制為BIT0-BIT3

　　RegAddr |= A7139_WCR_CMD; //寫命令

　　A7139_CS_L（）;

　　A7139_OutMode（）;

　　A7139_WriteByte（RegAddr）;

　　A7139_WriteByte（data》》8）;

　　A7139_WriteByte（data）;

　　A7139_CS_H（）;

　　}

　　/*************************************************************************************************************************

　　* 函數 ： u16 A7139_ReadPageA（A7139_PAGE_A RegAddr）

　　* 功能：讀取控制寄存器組寄存器A

　　* 參數 ： RegAddr：寄存器組地址

　　* 返回：寄存器值

　　* 依賴：底層宏定義

　　* 說明：寄存器組8

　　************************************************************************************************************************/

　　u16 A7139_ReadPageA（A7139_PAGE_A RegAddr）

　　{

　　u16 data;

　　//先選擇組

　　A7139_CRYSTAL_REG &= ~（0xf 《《 12）; //清除寄存器組8地址

　　A7139_CRYSTAL_REG |= （RegAddr 《《 12）; //存儲寄存器組8地址

　　A7139_WriteReg（A7139_CRYSTAL， A7139_CRYSTAL_REG）; //重新設置此存器組8地址

　　data = A7139_ReadReg（A7139_PREG8S）; //讀取寄存器組數據

　　return data;

　　}

　　/*************************************************************************************************************************

　　* 函數 ： void A7139_WritePageA（A7139_PAGE_A RegAddr， u16 data）

　　* 功能：寫入控制寄存器組寄存器

　　* 參數 ： RegAddr：寄存器組地址，data：寄存器值

　　* 返回：寄存器值

　　* 依賴：底層宏定義

　　* 說明：寄存器組8

　　*************************************************************************************************************************/

　　void A7139_WritePageA（A7139_PAGE_A RegAddr， u16 data）

　　{

　　//先選擇組

　　A7139_CRYSTAL_REG &= ~（0xf 《《 12）; //清除寄存器組8地址

　　A7139_CRYSTAL_REG |= （RegAddr 《《 12）; //存儲寄存器組8地址

　　A7139_WriteReg（A7139_CRYSTAL， A7139_CRYSTAL_REG）; //重新設置此存器組8地址

　　A7139_WriteReg（A7139_PREG8S， data）; //設置寄存器組數據

　　}

　　/*************************************************************************************************************************

　　* 函數 ： u16 A7139_ReadPageB（A7139_PAGE_B RegAddr）

　　* 功能：讀取控制寄存器組寄存器

　　* 參數 ： RegAddr：寄存器組地址

　　* 返回：寄存器值

　　* 依賴：底層宏定義

　　* 說明：寄存器組9

　　*************************************************************************************************************************/

　　u16 A7139_ReadPageB（A7139_PAGE_B RegAddr）

　　{

　　u16 data;

　　A7139_CRYSTAL_REG &= ~（0x7 《《 7）; //清除寄存器組9地址

　　A7139_CRYSTAL_REG |= （（RegAddr&0x7）《《 7）; //存儲寄存器組9地址

　　A7139_WriteReg（A7139_CRYSTAL， A7139_CRYSTAL_REG）; //重新設置此存器組9地址

　　data = A7139_ReadReg（A7139_PREG9S）; //讀取寄存器組數據

　　return data;

　　}

　　/*************************************************************************************************************************

　　* 函數 ： void A7139_WritePageB（A7139_PAGE_B RegAddr， u16 data）

　　* 功能：寫入控制寄存器組寄存器

　　* 參數 ： RegAddr：寄存器組地址，data：寄存器值

　　* 返回：寄存器值

　　* 依賴：底層宏定義

　　* 說明：寄存器組9

　　*************************************************************************************************************************/

　　void A7139_WritePageB（A7139_PAGE_B RegAddr， u16 data）

　　{

　　//先選擇組

　　A7139_CRYSTAL_REG &= ~（0x7 《《 7）; //清除寄存器組9地址

　　A7139_CRYSTAL_REG |= （（RegAddr&0x7）《《 7）; //存儲寄存器組9地址

　　A7139_WriteReg（A7139_CRYSTAL， A7139_CRYSTAL_REG）; //重新設置此存器組9地址

　　A7139_WriteReg（A7139_PREG9S， data）; //設置寄存器組數據

　　}

　　/*************************************************************************************************************************

　　* 函數 ： u32 A7139_ReadID（void）

　　* 功能：讀取A7139 ID

　　* 參數 ：無

　　* 返回： ID值

　　* 依賴：底層宏定義

　　* 說明：讀取ID

　　*************************************************************************************************************************/

　　u32 A7139_ReadID（void）

　　{

　　u32 data;

　　u8 i;

　　A7139_CS_L（）;

　　A7139_OutMode（）;

　　A7139_WriteByte（A7139_RID_CMD）; //讀ID命令

　　A7139_InMode（）; //輸入

　　data = 0;

　　for（i = 0;i 《 4;i ++）

　　{

　　data 《《= 8;

　　data |= A7139_ReadByte（）;

　　}

　　A7139_CS_H（）;

　　return data;

　　}

　　/*************************************************************************************************************************

　　* 函數 ： void A7139_WriteID（u32 ID）

　　* 功能：設置A7139 ID

　　* 參數 ：無ID值

　　* 返回：無

　　* 依賴：底層宏定義

　　* 說明：設置ID

　　*************************************************************************************************************************/

　　void A7139_WriteID（u32 ID）

　　{

　　A7139_CS_L（）;

　　A7139_OutMode（）;

　　A7139_WriteByte（A7139_WID_CMD）; //寫ID命令

　　A7139_WriteByte（ID 》》 24）;

　　A7139_WriteByte（ID 》》 16）;

　　A7139_WriteByte（ID 》》 8）;

　　A7139_WriteByte（ID 》》 0）;

　　A7139_CS_H（）;

　　}

　　/*************************************************************************************************************************

　　* 函數 ： void A7139_StrobeCmd（A7139_STROBE_CMD StrobeCmd）

　　* 功能： A7139發送Strobe命令

　　* 參數 ：無

　　* 返回：無

　　* 依賴：底層宏定義

　　* 說明：

　　*************************************************************************************************************************/

　　void A7139_StrobeCmd（A7139_STROBE_CMD StrobeCmd）

　　{

　　A7139_CS_L（）;

　　A7139_OutMode（）;

　　A7139_WriteByte（StrobeCmd）;

　　A7139_CS_H（）;

　　}

　　/*************************************************************************************************************************

　　* 函數 ： void A7139_ReadFIFO（u8 *pData， u8 DataLen）

　　* 功能： A7139讀取FIFO

　　* 參數 ：無

　　* 返回：無

　　* 依賴：底層宏定義

　　* 說明：

　　*************************************************************************************************************************/

　　void A7139_ReadFIFO（u8 *pData， u8 DataLen）

　　{

　　u8 i;

　　A7139_CS_L（）;

　　A7139_OutMode（）;

　　A7139_WriteByte（A7139_RFIFO_CMD）;

　　A7139_InMode（）;

　　//循環讀取FIFO

　　for（i = 0;i 《 DataLen;i ++）

　　{

　　pData［i］ = A7139_ReadByte（）;

　　}

　　A7139_CS_H（）;

　　}

　　/*************************************************************************************************************************

　　* 函數 ： void A7139_WriteFIFO（u8 *pData， u8 DataLen）

　　* 功能： A7139寫FIFO

　　* 參數 ：無

　　* 返回：無

　　* 依賴：底層宏定義

　　* 說明：

　　*************************************************************************************************************************/

　　void A7139_WriteFIFO（u8 *pData， u8 DataLen）

　　{

　　u8 i;

　　A7139_CS_L（）;

　　A7139_OutMode（）;

　　A7139_WriteByte（A7139_WFIFO_CMD）;

　　//循環寫入FIFO

　　for（i = 0;i 《 DataLen;i ++）

　　{

　　A7139_WriteByte（pData［i］）;

　　}

　　A7139_CS_H（）;

　　}

　　/*************************************************************************************************************************

　　* 函數 ： void A7139_Config（void）

　　* 功能： A7139 配置

　　* 參數 ：無

　　* 返回：無

　　* 依賴：底層宏定義

　　* 說明：初始化配置

　　*************************************************************************************************************************/

　　void A7139_Config（void）

　　{

　　u8 i;

　　for（i=0; i《8; i++）

　　A7139_WriteReg（（A7139_CREG）i， A7139Config［i］）;

　　for（i=10; i《16; i++）

　　A7139_WriteReg（（A7139_CREG）i， A7139Config［i］）;

　　for（i=0; i《16; i++）

　　A7139_WritePageA（（A7139_PAGE_A）i， A7139Config_PageA［i］）;

　　for（i=0; i《5; i++）

　　A7139_WritePageB（（A7139_PAGE_B）i， A7139Config_PageB［i］）;

　　}

　　/*************************************************************************************************************************

　　* 函數 ： void A7139_SetSendDataLen（u16 DataLen）

　　* 功能： A7139 設置發送數據長度（只針對FIFO外延模式有效）

　　* 參數 ： DataLen：數據長度，最大16KB

　　* 返回：無

　　* 依賴：底層宏定義

　　* 說明：用于FIFO外延模式下設置發送數據長度

　　*************************************************************************************************************************/

　　void A7139_SetSendDataLen（u16 DataLen）

　　{

　　if（DataLen 》 16*1024） DataLen = 16*1024; //限制最大長度為16KB

　　//將要發送的數據長度寫入到FEP［13：0］寄存器中

　　A7139_WritePageA（A7139_REG8_VCO，（DataLen&0x3F00） | 0x04）; //FEP【13:8】

　　A7139_WritePageA（A7139_REG8_FIFO，（3《《14） | （DataLen&0xFF））; //FPM=3；PSA=0，F(xiàn)EP【7:0】

　　}

　　/*************************************************************************************************************************

　　* 函數 ： u8 A7139_WriteFistPackToFIFO（u8 *pData， u16 SnedDataLen）

　　* 功能： FIFO外延模式發送首包數據

　　* 參數 ： pData：數據緩沖區;SnedDataLen：需要發送的數據總長度（不是當前包長度）

　　* 返回：發送的數據長度

　　* 依賴：底層宏定義

　　* 說明：用于FIFO外延模式發送第一包，前面2個字節為總包長度，后面62B為數據包有效大小

　　如果數據包小于62B后面補充無效數據0x00

　　FIFO外延模式，64B.。.48B.。.48B.。。

　　*************************************************************************************************************************/

　　u8 A7139_WriteFistPackToFIFO（u8 *pData， u16 SnedDataLen）

　　{

　　u16 i;

　　u8 temp;

　　A7139_CS_L（）;

　　A7139_OutMode（）;

　　A7139_WriteByte（A7139_WFIFO_CMD）;

　　//循環寫入FIFO

　　A7139_WriteByte（0xA5）; //數據包起始字節1

　　A7139_WriteByte（0xB6）; //數據包起始字節2

　　A7139_WriteByte（SnedDataLen》》8）; //數據包總長度，高位

　　A7139_WriteByte（SnedDataLen）; //數據包總長度，低位

　　if（SnedDataLen 《 60） //不足一包，需要填充

　　{

　　for（i = 0;i 《 SnedDataLen;i ++） //發送數據包

　　{

　　A7139_WriteByte（pData［i］）;

　　}

　　for（i = 0;i 《（60-SnedDataLen）;i ++） //填充不足的字節數

　　{

　　A7139_WriteByte（0x00）; //填充

　　}

　　else //超出一包數據

　　{

　　for（i = 0;i 《 60;i ++） //發送數據包

　　{

　　A7139_WriteByte（pData［i］）;

　　}

　　SnedDataLen = 60; //返回發送的數據長度

　　}

　　A7139_CS_H（）;

　　return SnedDataLen; //返回發送的數據長度

　　}

　　/*************************************************************************************************************************

　　* 函數 ： u8 A7139_WritePackToFIFO（u8 *pData， u16 ResidueDataLen）

　　* 功能： FIFO外延模式發送后續數據包（不能是第一包）

　　* 參數 ： pData：數據緩沖區;ResidueDataLen：剩余需要發送的數長度（不是當前包長度）

　　* 返回：發送的數據長度

　　* 依賴：底層宏定義

　　* 說明：如果剩余數據小于48B后面補充無效數據0x00

　　FIFO外延模式，64B.。.48B.。.48B.。。

　　BUG：如果外延模式下，寫數據中斷觸發后立即寫數據則會再次產生一次寫數據中斷

　　*************************************************************************************************************************/

　　u8 A7139_WritePackToFIFO（u8 *pData， u16 ResidueDataLen）

　　{

　　u8 i;

　　if（ResidueDataLen == 0） return 0;

　　A7139_CS_L（）;

　　A7139_OutMode（）;

　　A7139_WriteByte（A7139_WFIFO_CMD）;

　　//循環寫入FIFO

　　if（ResidueDataLen 《 48） //不足一包，需要填充

　　{

　　for（i = 0;i 《 ResidueDataLen;i ++） //發送數據包

　　{

　　A7139_WriteByte（pData［i］）;

　　}

　　for（i = 0;i 《（48-ResidueDataLen）;i ++） //填充不足的字節數

　　{

　　A7139_WriteByte（0x00）; //填充

　　}

　　else //超出一包數據

　　{

　　for（i = 0;i 《 48;i ++） //發送數據包

　　{

　　A7139_WriteByte（pData［i］）;

　　}

　　ResidueDataLen = 48; //返回發送的數據長度

　　}

　　A7139_CS_H（）;

　　return ResidueDataLen; //返回發送的數據長度

　　}

　　/*************************************************************************************************************************

　　* 函數 ： u8 A7139_ReadFistPackToFIFO（u8 *pDataBuff， u16 *pRevDataLen， u16 ResidueBuffSize）

　　* 功能： FIFO外延模式讀取首包數據

　　* 參數 ： pDataBuff：接收數據緩沖區;pRevDataLen：需要接收的數據總長度（不是當前包長度）；ResidueBuffSize：剩余接收數據緩沖區大小

　　* 返回：接收到的數據長度（當前接收的）

　　* 依賴：底層宏定義

　　* 說明：用于FIFO外延模式接收第一包，前面2個字節為總包長度，后面48-2B為數據包有效大小

　　如果數據包小于48-2B后面數據將丟棄

　　FIFO外延模式，48B.。.48B.。.48B.。。

　　*************************************************************************************************************************/

　　vu8 A7139_ReadFistPackToFIFO（vu8 *pDataBuff， vu16 *pRevDataLen， vu16 ResidueBuffSize）

　　{

　　u8 i;

　　u16 len;

　　A7139_CS_L（）;

　　A7139_OutMode（）;

　　A7139_WriteByte（A7139_RFIFO_CMD）;

　　A7139_InMode（）;

　　//循環讀取FIFO

　　if（（A7139_ReadByte（）！=0xA5） || （（A7139_ReadByte（）！=0xB6）））

　　{

　　uart_printf（“幀頭錯誤\r\n”）;

　　*pRevDataLen = 0; //獲取需要接收的總長度

　　return 0;

　　}

　　len = A7139_ReadByte（）; //高位

　　len 《《= 8;

　　len |= A7139_ReadByte（）; //低位

　　*pRevDataLen = len; //獲取需要接收的總長度

　　if（len == 0）

　　{

　　uart_printf（“長度錯誤\r\n”）;

　　return 0; //長度錯誤

　　}

　　if（len 《 ResidueBuffSize） //數據緩沖區足夠大

　　{

　　if（len 《 44） //不足一包

　　{

　　for（i = 0;i 《 len;i ++）

　　{

　　pDataBuff［i］ = A7139_ReadByte（）; //讀取有效數據

　　}

　　for（i = 0;i 《（44-len）;i ++） //丟棄

　　{

　　A7139_ReadByte（）;

　　}

　　else //超過一包

　　{

　　for（i = 0;i 《 44;i ++）

　　{

　　pDataBuff［i］ = A7139_ReadByte（）; //讀取有效數據

　　}

　　len = 44;

　　}

　　else //緩沖區不夠

　　{

　　if（ResidueBuffSize 《 44） //不足一包

　　{

　　for（i = 0;i 《 ResidueBuffSize;i ++）

　　{

　　pDataBuff［i］ = A7139_ReadByte（）; //讀取有效數據

　　}

　　for（i = 0;i 《（44-ResidueBuffSize）;i ++） //丟棄

　　{

　　A7139_ReadByte（）;

　　}

　　len = ResidueBuffSize;

　　}

　　else //超過一包

　　{

　　for（i = 0;i 《 44;i ++）

　　{

　　pDataBuff［i］ = A7139_ReadByte（）; //讀取有效數據

　　}

　　len = 44;

　　}

　　A7139_CS_H（）;

　　return len; //返回發送的數據長度

　　}

　　/*************************************************************************************************************************

　　* 函數 ： u8 A7139_ReadPackToFIFO（u8 *pDataBuff， u16 ResidueDataLen， u16 ResidueBuffSize）

　　* 功能： FIFO外延模式讀取后續數據（非首包）

　　* 參數 ： pDataBuff：接收數據緩沖區;ResidueDataLen：未接受的數據長度；ResidueBuffSize：剩余接收數據緩沖區大小

　　* 返回：接收到的數據長度（當前接收的）

　　* 依賴：底層宏定義

　　* 說明：如果數據包小于48后面數據將丟棄

　　FIFO外延模式，48B.。.48B.。.48B.。。

　　*************************************************************************************************************************/

　　vu8 A7139_ReadPackToFIFO（vu8 *pDataBuff， vu16 ResidueDataLen， vu16 ResidueBuffSize）

　　{

　　u8 i;

　　A7139_CS_L（）;

　　A7139_OutMode（）;

　　A7139_WriteByte（A7139_RFIFO_CMD）;

　　A7139_InMode（）;

　　//循環讀取FIFO

　　if（ResidueDataLen 《 ResidueBuffSize） //數據緩沖區足夠大

　　{

　　if（ResidueDataLen 《 48） //不足一包

　　{

　　for（i = 0;i 《 ResidueDataLen;i ++）

　　{

　　pDataBuff［i］ = A7139_ReadByte（）; //讀取有效數據

　　}

　　for（i = 0;i 《（48-ResidueDataLen）;i ++） //丟棄

　　{

　　A7139_ReadByte（）;

　　}

　　else //超過一包

　　{

　　for（i = 0;i 《 48;i ++）

　　{

　　pDataBuff［i］ = A7139_ReadByte（）; //讀取有效數據

　　}

　　ResidueDataLen = 48;

　　}

　　else //緩沖區不夠

　　{

　　if（ResidueBuffSize 《 48） //不足一包

　　{

　　for（i = 0;i 《 ResidueBuffSize;i ++）

　　{

　　pDataBuff［i］ = A7139_ReadByte（）; //讀取有效數據

　　}

　　for（i = 0;i 《（48-ResidueBuffSize）;i ++） //丟棄

　　{

　　A7139_ReadByte（）;

　　}

　　ResidueDataLen = ResidueBuffSize;

　　}

　　else //超過一包

　　{

　　for（i = 0;i 《 48;i ++）

　　{

　　pDataBuff［i］ = A7139_ReadByte（）; //讀取有效數據

　　}

　　ResidueDataLen = 48;

　　}

　　A7139_CS_H（）;

　　return ResidueDataLen; //返回發送的數據長度

　　}

　　/*************************************************************************************************************************

　　* 函數 ： bool A7139_SendData（u8 *pData， u16 DataLen）

　　* 功能： A7139 發送數據（FIFO外延模式最大16KB-4）

　　* 參數 ： pData：發送數據緩沖區，最大16KB-4;DataLen：發送數據長度

　　* 返回： TRUE：發送成功;FALSE：發送失敗

　　* 依賴：底層宏定義

　　* 說明：用于FIFO外延模式下發送數據

　　FIFO外延模式，64B.。.48B.。.48B.。。

　　至少需要發送64B以上的數據

　　*************************************************************************************************************************/

　　bool A7139_SendData（u8 *pData， u16 DataLen）

　　{

　　u8 retry = 0;

　　u16 len = 0;

　　A7139_DisableNVIC（）; //總中斷關閉

　　if（DataLen 》（16*1024-4）） DataLen = （16*1024-4）; //限制最大長度為（16KB-4）

　　if（DataLen 《= 60）

　　{

　　A7139_SetSendDataLen（64-1）; //設置發送數據長度

　　}

　　else

　　{

　　len = （（DataLen-60）%48）？（（DataLen-60）/48*48+48）：（（DataLen-60）/48*48）;

　　A7139_SetSendDataLen（64+len-1）; //設置發送數據長度

　　}

　　A7139_StrobeCmd（A7139_STBY_CMD）;

　　A7139_DelayMS（1）;

　　A7139_StrobeCmd（A7139_RESTFIFO_CMD）;

　　A7139_DelayMS（1）;

　　A7139_SetGIO_FPF（）; //FPF模式

　　A7139_SendMode（TRUE）; //發送模式

　　SendConfig.isSendError = FALSE; //清除發送錯誤狀態

　　SendConfig.isSendOK = FALSE; //清除發送成功狀態

　　SendConfig.pSendData = pData; //設置發送數據緩沖區

　　SendConfig.SendLen = DataLen; //設置發送數據長度

　　SendConfig.TranLen = A7139_WriteFistPackToFIFO（&SendConfig.pSendData［0］， SendConfig.SendLen）; //發送首包數據

　　A7139_StrobeCmd（A7139_TX_CMD）; //發送命令牌，使A7139進入“發送”狀態，其后A7139會將數據打包后自動發送

　　// //定時器主要用來進行調試，可以計算進入中斷的時間，進而查出問題所在

　　// DeviceClockEnable（DEV_TIM6， ENABLE）; //使能定時器6時鐘

　　// TIM6-》CNT = 0;

　　// TIM6-》ARR=60000; //設定計數器自動重裝值

　　// TIM6-》PSC=SYSTEM_GetClkSpeed（）/1000000-1; //預分頻器

　　// TIM6-》SR = 0; //清除中斷標志位

　　// TIM6-》CR1|=0x01; //使能定時器6

　　// IntCnt = 0;

　　if（SendConfig.TranLen 》= SendConfig.SendLen）

　　{

　　SendConfig.isSendOK = TRUE; //發送完成

　　}

　　else

　　{

　　A7139_ClearRxInt（）;

　　A7139_EnableNVIC（）; //總中斷開啟

　　while（SendConfig.isSendOK ！= TRUE）

　　{

　　A7139_DelayMS（10）;

　　retry ++;

　　if（retry 》 200）

　　{

　　A7139_DisableNVIC（）;//總中斷關閉

　　return FALSE;

　　}

　　A7139_DisableNVIC（）;//總中斷關閉

　　}

　　//需要等待最后一包數據發送完畢，一般需要等待至少3ms以上

　　A7139_DelayMS（1）;

　　return TRUE;

　　}

　　/*************************************************************************************************************************

　　* 函數 ： bool A7139_SetRevListen（u8 *pRevBuff， u16 RevBuffSize）

　　* 功能： A7139 進入數據監聽狀態（FIFO外延模式最大16KB）

　　* 參數 ： pRevBuff：接收數據緩沖區，最大16KB;RevBuffSize：接收數據緩沖區大小

　　* 返回：無

　　* 依賴：底層宏定義

　　* 說明：用于FIFO外延模式下接收數據

　　FIFO外延模式，48B.。.48B.。.48B.。。

　　*************************************************************************************************************************/

　　bool A7139_SetRevListen（u8 *pRevBuff， u16 RevBuffSize）

　　{

　　A7139_SetGIO_FPF（）; //FPF模式，F(xiàn)PF信號空閑為低電平

　　A7139_DisableNVIC（）; //總中斷關閉

　　A7139_SetSendDataLen（0x3fff）; //設置發送數據長度

　　A7139_StrobeCmd（A7139_IDLE_CMD）;

　　A7139_DelayMS（1）;

　　A7139_StrobeCmd（A7139_RESRFIFO_CMD）;

　　A7139_DelayMS（1）;

　　A7139_StrobeCmd（A7139_RX_CMD）;

　　RevConfig.pRevData = pRevBuff; //接收數據緩沖區指針

　　RevConfig.TranLen = 0; //已經接收數據長度

　　RevConfig.RevLen = 0; //需接收數據長度為0

　　RevConfig.RevBuffSize = RevBuffSize;//接收緩沖區大小

　　RevConfig.isRevOK = FALSE; //接收完成無效

　　RevConfig.isRevError = FALSE; //接收失敗無效

　　A7139_SendMode（FALSE）; //接收模式

　　A7139_ClearRxInt（）;

　　A7139_EnableNVIC（）; //總中斷開啟

　　uart_printf（“接收監控模式！\r\n”）;

　　return TRUE;

　　}

　　/*************************************************************************************************************************

　　* 函數 ： int A7139_GetRxLen（void）

　　* 功能：獲取接收數據長度

　　* 參數 ：無

　　* 返回： -1：接收錯誤，》0接收到的數據長度

　　* 依賴：底層宏定義

　　* 說明： A7139 進入接收模式后，使用中斷進行接收

　　*************************************************************************************************************************/

　　int A7139_GetRxLen（void）

　　{

　　if（RevConfig.isRevError == TRUE） return -1;

　　else if（RevConfig.isRevOK == TRUE） return RevConfig.TranLen;

　　else return 0;

　　}

　　/*************************************************************************************************************************

　　* 函數 ： void A7139_SetBaseFreq（float RfFreq）

　　* 功能： A7139 配置RF基礎頻率

　　* 參數 ： rfFreq:RF頻率，單位MHz

　　* 返回：無

　　* 依賴：底層宏定義

　　* 說明：初始化配置

　　*************************************************************************************************************************/

　　void A7139_SetBaseFreq（float RfFreq）

　　{

　　float divFreq = RfFreq / 12.800f;

　　u8 intFreq = （u8）（divFreq）; //integer part

　　float fltFreq = divFreq - intFreq * 1.000f; //fraction part

　　u16 fpFreg = （u16）（fltFreq * 65536）; //FP register val

　　u16 orgVal;

　　A7139_StrobeCmd（A7139_STBY_CMD）; //enter stand-by mode

　　//AFC［15:15］ = 0

　　orgVal = A7139Config［A7139_PLL3］ & 0x7FFF;

　　A7139_WriteReg（A7139_PLL3，orgVal）;

　　//RFC［15:12］ = 0000

　　orgVal = A7139Config［A7139_PLL6］ & 0x0FFF;

　　A7139_WriteReg（A7139_PLL6，orgVal）;

　　//MD1［12:12］=0，1

　　if（RfFreq 《 860） //433-510

　　orgVal = A7139Config［A7139_PLL4］ & 0xEFFF;

　　else //868-915

　　orgVal = A7139Config［A7139_PLL4］ | 0x1000;

　　A7139_WriteReg（A7139_PLL4，orgVal）;

　　//IP［8:0］ = intg

　　orgVal = A7139Config［A7139_PLL1］ & 0xFF00;

　　A7139_WriteReg（A7139_PLL1，orgVal|intFreq）;

　　//FP［15:0］ = fpFreg

　　A7139_WriteReg（A7139_PLL2，fpFreg）;

　　//FPA［15:0］ = 0x0000，

　　A7139_WritePageB（A7139_REG9_IF2，0x0000）; //偏移為0

　　}

　　/*************************************************************************************************************************

　　* 函數 ： bool A7139_Cali（void）

　　* 功能： A7139 校準

　　* 參數 ：無

　　* 返回： TRUE：校準成功;FALSE：校準失敗

　　* 依賴：底層宏定義

　　* 說明： A7139 頻率校準

　　************************************************************************************************************************/

　　bool A7139_Cali（void）

　　{

　　u16 fbcf; //IF Filter

　　u16 vbcf; //VCO Current

　　u16 vccf; //VCO Band

　　u16 tmp;

　　//IF calibration procedure @STB state

　　A7139_WriteReg（A7139_MODE， A7139Config［A7139_MODE］ | 0x0802）; //IF Filter & VCO Current Calibration

　　do{

　　tmp = A7139_ReadReg（A7139_MODE）;

　　}while（tmp & 0x0802）;

　　//for check（IF Filter）

　　tmp = A7139_ReadReg（A7139_CALIB）;

　　//fb = tmp & 0x0F;

　　//fcd = （tmp》》11） & 0x1F;

　　fbcf = （tmp》》4） & 0x01;

　　if（fbcf）

　　{

　　//FBCF：IF 濾波器自動校準標志（只讀）

　　return FALSE;

　　}

　　//for check（VCO Current）

　　tmp = A7139_ReadPageA（A7139_REG8_VCO）;

　　//vcb = tmp & 0x0F;

　　vccf = （tmp》》4） & 0x01;

　　if（vccf）

　　{

　　return FALSE;

　　}

　　//RSSI Calibration procedure @STB state

　　A7139_WriteReg（A7139_ADC， 0x4C00）; //set ADC average=64

　　A7139_WritePageA（A7139_REG8_WOR2， 0xF800）; //set RSSC_D=40us and RS_DLY=80us

　　A7139_WritePageA（A7139_REG8_TX1， A7139Config_PageA［A7139_REG8_TX1］ | 0xE000）; //set RC_DLY=1.5ms

　　A7139_WriteReg（A7139_MODE， A7139Config［A7139_MODE］ | 0x1000）; //RSSI Calibration

　　do{

　　tmp = A7139_ReadReg（A7139_MODE）;

　　}while（tmp & 0x1000）;

　　A7139_WriteReg（A7139_ADC， A7139Config［A7139_ADC］）;

　　A7139_WritePageA（A7139_REG8_WOR2， A7139Config_PageA［A7139_REG8_WOR2］）;

　　A7139_WritePageA（A7139_REG8_TX1， A7139Config_PageA［A7139_REG8_TX1］）;

　　//VCO calibration procedure @STB state

　　A7139_WriteReg（A7139_MODE， A7139Config［A7139_MODE］ | 0x0004）; //VCO Band Calibration

　　do{

　　tmp = A7139_ReadReg（A7139_MODE）;

　　}while（tmp & 0x0004）;

　　//for check（VCO Band）

　　tmp = A7139_ReadReg（A7139_CALIB）;

　　//vb = （tmp 》》5） & 0x07;

　　vbcf = （tmp 》》8） & 0x01;

　　if（vbcf）

　　{

　　return FALSE;

　　}

　　return TRUE;

　　}

　　//PB1接收中斷程序

　　//警告：如果緩沖區大小設置錯誤將產生意想不到的混亂，造成溢出后程序?qū)⒉皇芸?/p>

　　//接收完畢后一定要退出接收模式，否則會一直受到FPF信號，原因是在不知道數據包大小的情況下將數據包設置為無限大小

　　void EXTI1_IRQHandler（void）

　　{

　　A7139_DisableNVIC（）; //關閉總中斷

　　A7139_ClearRxInt（）; //清除中斷

　　LED1_ON（）;

　　//uart_printf（“%d時間：%duS\r\n”，IntCnt，TIM6-》CNT）;

　　if（isSendMode == TRUE） //發送模式

　　{

　　if（SendConfig.TranLen 《 SendConfig.SendLen） //沒發送完才發送

　　{

　　SendConfig.TranLen += A7139_WritePackToFIFO（&SendConfig.pSendData［SendConfig.TranLen］， SendConfig.SendLen-SendConfig.TranLen）; //發送剩下數據包

　　if（SendConfig.TranLen 》= SendConfig.SendLen）

　　{

　　LED1_OFF（）;

　　SendConfig.isSendOK = TRUE; //發送完成

　　A7139_DisableNVIC（）; //總中斷關閉

　　A7139_ClearRxInt（）; //清除中斷

　　return;

　　}

　　else //正常情況下不會執行到此

　　{

　　LED1_OFF（）;

　　//uart_printf（“發送有錯誤\r\n”）;

　　SendConfig.isSendError = TRUE; //發送完成

　　A7139_DisableNVIC（）; //總中斷關閉

　　A7139_ClearRxInt（）; //清除中斷

　　return;

　　}

　　else

　　{

　　if（RevConfig.RevLen == 0） //還沒獲取到需要接收數據長度

　　{

　　RevConfig.TranLen = A7139_ReadFistPackToFIFO（&RevConfig.pRevData［0］， &RevConfig.RevLen， RevConfig.RevBuffSize）;

　　if（RevConfig.RevLen == 0） //接收數據長度為0，無效，退出接收

　　{

　　LED1_OFF（）;

　　A7139_StrobeCmd（A7139_IDLE_CMD）;

　　RevConfig.isRevError = TRUE; //接收有誤，結束接收

　　A7139_DisableNVIC（）; //總中斷關閉

　　A7139_ClearRxInt（）; //清除中斷

　　return;

　　}

　　else

　　{

　　RevConfig.TranLen += A7139_ReadPackToFIFO（&RevConfig.pRevData［RevConfig.TranLen］， RevConfig.RevLen-RevConfig.TranLen， RevConfig.RevBuffSize-RevConfig.TranLen）;

　　}

　　if（RevConfig.TranLen 》= RevConfig.RevBuffSize） //緩沖區滿了

　　{

　　LED1_OFF（）;

　　A7139_StrobeCmd（A7139_IDLE_CMD）;

　　RevConfig.isRevOK = TRUE; //接收完成了，結束接收

　　A7139_DisableNVIC（）; //總中斷關閉

　　A7139_ClearRxInt（）; //清除中斷

　　return;

　　}

　　else if（（RevConfig.TranLen 》= RevConfig.RevLen）&&（RevConfig.RevLen！=0）） //接收完成了

　　{

　　LED1_OFF（）;

　　A7139_StrobeCmd（A7139_IDLE_CMD）;

　　RevConfig.isRevOK = TRUE; //接收完成了，結束接收

　　A7139_DisableNVIC（）; //總中斷關閉

　　A7139_ClearRxInt（）; //清除中斷

　　return;

　　}

　　LED1_OFF（）;

　　A7139_ClearRxInt（）; //清除中斷

　　A7139_EnableNVIC（）; //總中斷開啟

　　}

　　頭文件

　　#ifndef __A7139_H__

　　#define __A7139_H__

　　#include “system.h”

　　#if（BOARD_SUPPORT） //需要板級支持

　　#include “board.h”

　　#else //默認支持

　　//三線spi

　　#define A7139_DIO_OUT PBout（10）

　　#define A7139_DIO_IN（） PBin（10）

　　#define A7139_CS PBout（0）

　　#define A7139_CLK PBout（11）

　　#define A7139_OutMode（） GPIOx_OneInit（GPIOB，10，OUT_PP，SPEED_50M）

　　#define A7139_InMode（） GPIOx_OneInit（GPIOB，10，IN_IPU，IN_IN）

　　#define A7139_GIO1 PBin（1）

　　#define A7139_IO_INIT（） \

　　DeviceClockEnable（DEV_GPIOB，ENABLE）;/*使能GPIOA時鐘*/\

　　GPIOx_Init（GPIOB，BIT0|BIT10|BIT11， OUT_PP， SPEED_50M）;\

　　GPIOx_Init（GPIOB，BIT1， IN_IPT， IN_IN）;\

　　#define A7139_IO_POWER_DOWN（） \

　　DeviceClockEnable（DEV_GPIOB，ENABLE）;/*使能GPIOA時鐘*/\

　　GPIOx_Init（GPIOB，BIT0|BIT10|BIT11， IN_IPT， IN_IN）;\

　　//接口

　　//DIO

　　#define A7139_DIO_H（）（A7139_DIO_OUT=1） //輸出1

　　#define A7139_DIO_L（）（A7139_DIO_OUT=0） //輸出0

　　#define A7139_CS_H（）（A7139_CS=1）

　　#define A7139_CS_L（）（A7139_CS=0）

　　#define A7139_CLK_H（）（A7139_CLK=1）

　　#define A7139_CLK_L（）（A7139_CLK=0）

　　#define A7139_GIO1_IN（）（A7139_GIO1）

　　//中斷

　　#define A7139_EnableNVIC（） NVIC_IntEnable（IRQ_EXTI1，ENABLE） //總中斷開啟

　　#define A7139_DisableNVIC（） NVIC_IntEnable（IRQ_EXTI1，DISABLE） //總中斷關閉

　　#define A7139_EnableInt（） EXTI_IntConfig（GPIO_B，1，PosEdge） //上升沿觸發中斷

　　#define A7139_DisableInt（） EXTI_IntConfig（GPIO_B，1，OFF_INT） //關閉接收中斷

　　//清除接收中斷

　　#define A7139_ClearRxInt（） EXTI_ClearInt（1） //清除中斷

　　#endif

　　//控制寄存器

　　typedef enum

　　{

　　A7139_SCLOCK = 0x00， //系統時鐘寄存器

　　A7139_PLL1 = 0x01， //PLL1

　　A7139_PLL2 = 0x02， //PLL2

　　A7139_PLL3 = 0x03， //PLL3

　　A7139_PLL4 = 0x04， //PLL4

　　A7139_PLL5 = 0x05， //PLL5

　　A7139_PLL6 = 0x06， //PLL6

　　A7139_CRYSTAL = 0x07， //晶振設置

　　A7139_PREG8S = 0x08， //寄存器組，由CRYSTAL控制切換

　　A7139_PREG9S = 0x09， //寄存器組，由CRYSTAL控制切換

　　A7139_RX1 = 0x0A， //接收設置1

　　A7139_RX2 = 0x0B， //接收設置2

　　A7139_ADC = 0x0C， //ADC

　　A7139_PIN = 0x0D， //PIN

　　A7139_CALIB = 0x0E， //Calibration

　　A7139_MODE = 0x0F， //模式控制

　　}A7139_CREG;

　　//控制寄存器組A

　　typedef enum

　　{

　　//寄存器8

　　A7139_REG8_TX1 = 0， //addr8 page0，

　　A7139_REG8_WOR1 = 1， //addr8 page1，

　　A7139_REG8_WOR2 = 2， //addr8 page2，

　　A7139_REG8_RF = 3， //addr8 page3，

　　A7139_REG8_POWER = 4， //addr8 page4，

　　A7139_REG8_AGCRC = 5， //addr8 page5，

　　A7139_REG8_AGCCON1 = 6， //addr8 page6，

　　A7139_REG8_AGCCON2 = 7， //addr8 page7，

　　A7139_REG8_GPIO = 8， //addr8 page8，

　　A7139_REG8_CKO = 9， //addr8 page9，

　　A7139_REG8_VCO = 10， //addr8 page10，

　　A7139_REG8_CHG1 = 11， //addr8 page11，

　　A7139_REG8_CHG2 = 12， //addr8 page12，

　　A7139_REG8_FIFO = 13， //addr8 page13，

　　A7139_REG8_CODE = 14， //addr8 page14，

　　A7139_REG8_WCAL = 15， //addr8 page15，

　　}A7139_PAGE_A;

　　//控制寄存器組B

　　typedef enum

　　{

　　//寄存器9

　　A7139_REG9_TX2 = 0， //addr9 page0，

　　A7139_REG9_IF1 = 1， //addr9 page1，

　　A7139_REG9_IF2 = 2， //addr9 page2，

　　A7139_REG9_ACK = 3， //addr9 page3，

　　A7139_REG9_ART = 4， //addr9 page4，

　　}A7139_PAGE_B;

　　//Strobe命令

　　typedef enum

　　{

　　A7139_WCR_CMD = 0x00， //寫控制寄存器

　　A7139_RCR_CMD = 0x80， //讀控制寄存器

　　A7139_WID_CMD = 0x20， //寫ID

　　A7139_RID_CMD = 0xA0， //讀ID

　　A7139_WFIFO_CMD = 0x40， //寫FIFO

　　A7139_RFIFO_CMD = 0xC0， //讀FIFO

　　A7139_RESRF_CMD = 0x70， //復位RF

　　A7139_RESTFIFO_CMD = 0x60， //復位發送FIFO

　　A7139_RESRFIFO_CMD = 0xE0， //復位接收FIFO

　　A7139_SLEEP_CMD = 0x10， //SLEEP模式

　　A7139_IDLE_CMD = 0x12， //IDLE模式

　　A7139_STBY_CMD = 0x14， //Standby模式

　　A7139_PLL_CMD = 0x16， //PLL模式

　　A7139_RX_CMD = 0x18， //RX模式

　　A7139_TX_CMD = 0x1A， //TX模式

　　A7139_TSLEEP_CMD = 0x1C， //Deep sleep 模式三態

　　A7139_PSLEEP_CMD = 0x1F， //Deep sleep 模式上拉

　　}A7139_STROBE_CMD;

　　//宏定義接口

　　#ifdef _UCOS_II_

　　#include “ucos_ii.h”

　　#define A7139_DelayMS（x） OSTimeDlyHMSM（0，0，0，x） //ms延時，最大999ms

　　#else

　　#include “delay.h”

　　#define A7139_DelayMS（x） Delay_MS（x）

　　#endif

　　//相關函數

　　void A7139_SoftReset（void）; //A7139軟復位

　　bool A7139_Init（u8 Channel， u16 RfID， u8 PowerSupply， u8 Rate）; //A7139 初始化

　　void A7139_WriteReg（A7139_CREG RegAddr， u16 data）; //寫入控制寄存器

　　u16 A7139_ReadReg（A7139_CREG RegAddr）; //讀取控制寄存器

　　u32 A7139_ReadID（void）; //讀取A7139 ID

　　void A7139_WriteID（u32 ID）; //設置A7139 ID

　　u16 A7139_ReadPageA（A7139_PAGE_A RegAddr）; //讀取控制寄存器組寄存器A

　　void A7139_WritePageA（A7139_PAGE_A RegAddr， u16 data）;//寫入控制寄存器組寄存器A

　　u16 A7139_ReadPageB（A7139_PAGE_B RegAddr）; //讀取控制寄存器組寄存器B

　　void A7139_WritePageB（A7139_PAGE_B RegAddr， u16 data）;//寫入控制寄存器組寄存器B

　　void A7139_RestRxFIFO（void）; //A7139復位接收FIFO指針

　　void A7139_RestTxFIFO（void）; //A7139復位發送FIFO指針

　　void A7139_ReadFIFO（u8 *pData， u8 DataLen）; //A7139讀取FIFO

　　void A7139_WriteFIFO（u8 *pData， u8 DataLen）; //A7139寫FIFO

　　void A7139_StrobeCmd（A7139_STROBE_CMD StrobeCmd）; //A7139發送Strobe命令

　　void A7139_Config（void）; //配置A7139

　　void A7139_SetFreq（float RfFreq）; //A7139 配置RF頻率

　　bool A7139_WaitRxData（u8 pData［64］， u16 TimeOut）; //等待接收數據

　　int A7139_GetRxLen（void）;

　　bool A7139_SetRev（u8 *pRevBuff， u16 RevBuffSize）;

　　bool A7139_SendData（u8 *pData， u16 DataLen）; //A7139發送數據

　　void A7139_SetTxPowerSupply（u8 PowerSupply）; //發射功率設置

　　#define A7139_ReadDeverID（）（A7139_ReadPageB（A7139_REG9_TX2）） //讀取設備硬件ID，只讀

　　#define A7139_RestRxFIFO（） A7139_StrobeCmd（A7139_RESRFIFO_CMD） //A7139復位接收FIFO指針

　　#define A7139_RestTxFIFO（） A7139_StrobeCmd（A7139_RESTFIFO_CMD） //A7139復位發送FIFO指針

　　#define A7139_SoftReset（） A7139_StrobeCmd（A7139_RESRF_CMD） //A7139軟復位

　　#endif //A7139

　　//發送方測試

　　/任務1：

　　//系統任務

　　u8 TempBuff［2048］;

　　void TaskSystem（void *pdata）

　　{

　　u16 crc16;

　　u16 i;

　　//初始化相關線程

　　//uart_printf（“新建線程：TaskLED（%d）\r\n”，OSTaskCreate（TaskLED，（void *）0，&TASK_LED_STK［LED_STK_SIZE-1］， LED_TASK_Prio））;//通信

　　//uart_printf（“新建線程：TaskPAIR（%d）\r\n”，OSTaskCreate（TaskPAIR，（void *）0，&TASK_PAIR_STK［PAIR_STK_SIZE-1］， PAIR_TASK_Prio））;//配對

　　OSTimeDlyHMSM（0，0，0，10）;

　　for（i = 0;i 《 2048;i ++）

　　{

　　TempBuff［i］ = i&0xff;

　　}

　　i = 320;

　　//初始化A7139

　　if（A7139_Init（101， 0x0123， 0， 80） == TRUE）

　　{

　　while（1）

　　{

　　LED2_ON（）;

　　crc16 = CRC16（TempBuff， i）;

　　uart_printf（“發送數據%dB，最后1B:0x%02X 校驗：0x%04X\r\n”，i， TempBuff［i-1］， crc16）;

　　if（A7139_SendData（TempBuff，i） == TRUE）

　　{

　　uart_printf（“發送成功\r\n”）;

　　}

　　else

　　{

　　uart_printf（“發送超時\r\n”）;

　　}

　　LED2_OFF（）;

　　OSTimeDlyHMSM（0，0，2，0）;

　　IWDG_Feed（）;

　　}

　　else //初始化失敗

　　{

　　LED2_ON（）;

　　uart_printf（“通信初始化失！\r\n”）;

　　OSTimeDlyHMSM（0，0，1，500）;

　　LED2_OFF（）;

　　}

　　while（1）

　　{

　　LED2_OFF（）;

　　OSTimeDlyHMSM（0，0，0，100）;

　　IWDG_Feed（）;

　　}

　　接收方測試

　?。踓pp］ view plain copy//初始化A7139

　　if（A7139_Init（101， 0x0123， 0， 80） == TRUE）

　　{

　　for（i = 0;i 《 10;i ++）

　　{

　　LED_FLASH（）;

　　OSTimeDlyHMSM（0，0，0，10）;

　　}

　　LED_OFF（）;

　　if（A7139_SetRevListen（A433Buff， 6000） == FALSE） //重新初始化

　　{

　　uart_printf（“接收初始化失敗\r\n”）;

　　}

　　i = 0;

　　while（1）

　　{

　　len = A7139_GetRxLen（）;

　　if（len 《 0） //接收錯誤

　　{

　　uart_printf（“接收錯誤\r\n”）;

　　if（A7139_SetRevListen（A433Buff， 6000） == FALSE） //重新初始化

　　{

　　uart_printf（“接收初始化失敗\r\n”）;

　　}

　　i= 0;

　　}

　　else if（len）

　　{

　　//LED_ON（）;

　　crc16 = CRC16（A433Buff， len）;

　　uart_printf（“接收數據%dB，校驗：0x%04X\r\n”，len， crc16）;

　　for（i = 0;i 《 len;i ++）

　　{

　　uart_printf（“%02X ”， A433Buff［i］）;

　　}

　　uart_printf（“\r\n”）;

　　//uart_printf（“接收成：%dB\r\n”， len）;

　　OSTimeDlyHMSM（0，0，0，100）;

　　//LED_OFF（）;

　　if（A7139_SetRevListen（A433Buff， 6000） == FALSE） //重新初始化

　　{

　　uart_printf（“接收初始化失敗\r\n”）;

　　}

　　i = 0;

　　}

　　else

　　{

　　i ++;

　　if（i 》 50）

　　{

　　i = 0;

　　uart_printf（“接收超時\r\n”）;

　　if（A7139_SetRevListen（A433Buff， 6000） == FALSE） //重新初始化

　　{

　　uart_printf（“接收初始化失敗\r\n”）;

　　}

　　OSTimeDlyHMSM（0，0，0，100）;

　　IWDG_Feed（）; //喂狗

　　}

　　else //初始化失敗

　　{

　　LED_FLASH（）;

　　OSTimeDlyHMSM（0，0，0，100）;

　　}

　　發送調試信息

　　 A7139 無線模塊驅動（STM32）增加FIFO擴展模式的底層代碼

　　接收方調試信息

　　 A7139 無線模塊驅動（STM32）增加FIFO擴展模式的底層代碼

閱讀全文

fifo(45584) fifo(45584)
無線模塊(50113) 無線模塊(50113)
A7139(12364) A7139(12364)

評論

91欧美超碰AV自拍|国产成年人性爱视频免费看|亚洲日韩欧美一厂二区入|人人看人人爽人人操aV|丝袜美腿视频一区二区在线看|人人操人人爽人人爱|婷婷五月天超碰|97色色欧美亚州A√|另类A√无码精品一级av|欧美特级日韩特级

搜索歷史

A7139 無線模塊驅動（STM32）增加FIFO擴展模式的底層代碼

評論
