調制器也稱為射頻調制器，電視調制器，調制器的全稱是鄰頻調制器。調制器主要運用于有線電視的機房。調制器的分類有很多，因?yàn)橐恍╇娨暤闹剖揭膊煌哉{(diào)制器可分為PAL制調制器，SECAM制調制器和NTSC制調制器。但是總的來說可分為數字調制器以及模擬調制器，當然，在這兩大分類里面還有很多種小分類。調制器目前被廣泛運用于各類衛星電視系統、小區閉路系統以及有線電視系統。那么調制器對這些系統有什么樣的作用呢？接下來小編就來為小伙伴們介紹一下！

調制器的作用

如果拿我們生活中的電視機來說，調制器就是將我們數字電視機頂盒或者衛星數字電視接收機的視頻信號以及音頻信號，將來自電視機頂盒或者接收機的信號進行調制后輸出，也就是輸入的時候是音頻視頻信號，輸出的時候則變成經過調制的特定頻段的高頻信號。不同的信號源可能采用的調制器也會有所不同，如果使用不相符的調制器和信號源，那么可能會發生字符拖尾等情況發生，所以在進行安裝調制器之前最好先詢問一下相關的人員。

射頻調制器主要特點

1、可接用數字電視機頂盒、衛星接收機頂盒、錄像機、DVD等節目源。

2、采用高中頻調制、一次變頻方式和聲表面濾波器處理。

3、利用混合器可連接多達21臺4路調制器，組成84個頻道。

4、微電腦控制，圖像伴音雙鎖相，標準視、音頻輸入。

5、高電平輸出，伴音頻道偏連續可調，高可靠性。

6、射頻調制器具有自動的RF輸出電平校準功能。

7、采用頻率合成技術保證輸出電視頻道的頻率穩定度。

8、操作便利，音量大小、視頻色相飽和度、射頻輸出電平均可在前面板調節。

9、圖像、伴音高中頻和射頻本振均采用MCU鎖相技術。

10、采用中頻聲表濾波，標準殘留邊帶特性技術。

11、寬范圍線性電源；使用SMD技術，整機穩定性好。

12、信號混合系統能將多臺調制器輸出的射頻信號混合成一路射頻信號。

13、信號傳輸系統由放大器和分支分配器組成，能將信號放大以后經過分支分配器送到每個終端電視機。

14、整個系統采用性價比極高的設備組成，具備較好的投入產出比，可以實現系統規模及新業務的平滑升級擴展，不會影響到原有業務的正常運行，對于后期改造很方便。

射頻調制器電路圖

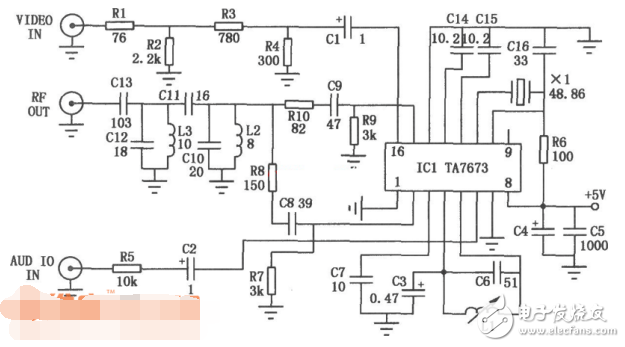

射頻調制器是電視機、錄像機、衛星接收機、制式轉換器、家用計算機及游戲機必不可少的重要組件。本電路簡單易制、性能穩定、工作可靠，可方便地配接在各種電路板上而應用于上述各種電子設備之中。如圖是射頻調制器的具體電路，ICl為調制器專用集成電路TA7673，其10腳和11腳通過外接晶體振蕩器產生圖像載頻信號，4腳和5腳外接LC振蕩電路產生6.5MHz第二伴音信號。音頻信號從ICl的6腳輸入，視頻信號則從ICl的16腳輸入，當在IC1的10腳與11腳之間接入不同工作頻率的晶振時，本電路便可在ICl的2腳和15腳輸出1～5頻道的圖像載頻信號。電路裝接完畢無需調試，但整個電路應采用小型金屬盒屏蔽。
