當 LTE（Long Term Evolution，長期演進技術）的部署氣勢重新抬頭，企業經營者與手機制造商都該明白，4G網絡并非3G性能萎靡不振時的萬靈丹。事實上，大家必須了解，完整的LTE解決方案包括了提升速度與可靠度，以及一系列持續強化處理，以避免因網絡流量過大、數據使用量增加，還有外形尺寸限制等因素而造成的擁塞。

一般來說，高數據傳輸率中使用的調變方案較為復雜，對信號處理的要求也格外嚴格。更麻煩的是，若要實現全球LTE，就必須使用比3G更多的頻段，便攜設備的基本需求需具備7波段，而要達到真正的全球漫游，則需13波段以上。另外，更重要的是，天線的性能限制嚴重威脅到速度，這使得多功能服務供應商無不翹首盼望，期待LTE能提供其承諾的投資回報率。

可調諧RF采用體積更小但網絡性能更好的天線來提升LTE性能，也就是將可調諧RF器件附加到天線本身，這樣工程師就能設計出體積更小但性能更高的天線。通過這種方式，可調諧RF成功解決了業界人士所熟知的空間限制。

另外，利用單一天線來接收更多頻率范圍的調諧功能，自然減少了手機實際運行時所需的整體天線數量。依據MIMO（Multiple Input Multiple Output，多重輸入多重輸出技術）的趨勢來看，這點意義重大，因?yàn)樵谠摷夹g(shù)中，有多達4根功能各自不同的天線存在?？烧{(diào)諧RF以最高效率進行發送與接收，而且不受其他干擾源（如頭和手的位置）的影響。

解析高性能可調諧 RF 器件
在少數已進入市場的天線問題補償方案中，只有動態可調諧射頻微機電系統（RF-MEMS）技術能真正有效達到目的。

業界領先的可調諧RF器件，是采用數字電容數組，利用了RF-MEMS技術將電子電路集成于單一硅晶粒上。

RF-MEMS電容器屬于機械器件，置于硅晶圓（silicon wafer）表面，他包含兩片金屬板，且會因外加電壓產生的靜電而靠在一起。這兩個金屬板之間還設有一個絕緣層，這樣就構成了電容器。相對于一般以電流通過半導體基板的實體開關，在RF-MEMS器件上的電流只在金屬中流動，損耗極低，且能進行超線性運作。

由于RF-MEMS電容器集成于單一CMOS晶圓上，因此所有控制MEMS的器件也都在同一個晶粒上，不僅節省了路由空間，還將往來于控制線的信號耦合降至最低，這點很關鍵，因?yàn)槠骷?dòng)時往往需要高電壓（大約 35V DC）。既然RF-MEMS電容器位在同一個CMOS晶粒上，那么所需電壓就由芯片上的集成電荷泵來產生，這樣一來，唯一需要的外部電源電壓，只需2.7-3.3V就夠了。此外，所有器件的驅動程序都可內置，而所有電容設定都可通過寄存器來選擇，不論寄存器是通過業界標準的SPI或MIPI RFFE串行接口。

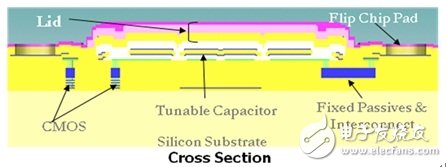

圖 1 RF-MEMS器件的橫截面

RF-MEMS器件機械結構所產生的機械共振頻率較低－約60kHz。這是因?yàn)檎瘟海╞eam）會以驅動信號的半波長共振，所以當MEMS器件閉合，共振就不那么明顯，且會轉移為數兆赫頻率。這種低機械共振頻率，造就了其優秀線性度，因?yàn)镸EMS器件是無法直接對千兆赫范圍之信號變化產生反應的。

電容率
在可變電容數組中，數組中各獨立電容的“開/關”比例，以及整個數組的“開/關”比例，都非常重要。當MEMS器件被“抬起”或未被接觸，電容器就處于最小電容狀態，即“Cmin”。同樣地，當電容器被驅動，且位于“閉合”位置，電容器就會處于最大電容狀態，即“Cmax”。而電容率（Cratio）的定義如公式 (1) 所示。

公式(1)

數組中的每個電容都有類似圖2的模型存在。在此模型中，C1和C2代表接地的并聯式寄生電容，通常就是接到裝配環境與硅基板。而 Cseries代表數字電容器，可在Cmin和Cmax之間調節。

圖 2 MEMS電容器模型

當芯片上的MEMS器件設計影響了這些寄生電容值，C1和C2就不相等。

若該器件被設定為串聯狀態，那么 Cratio 通常就是15。請注意，還會有些接地的并聯式寄生電容存在，而其值將取決于電容器尺寸，通常為Cmax的5-15%。

但若該器件被設定為并連狀態，例如Port B接地，其中一個寄生電容C1則與并聯數字電容器并聯，因而增加了Cmin值。此時，Cratio 通常就為7。

質量因子（Q 值）
至于RF-MEMS電容器的質量因子（Quality Factor）部分，顯著降低金屬梁電阻則提供了關鍵優勢：低耗損。這樣的低耗損在一般規格中以“Q值”（質量因子）來表示。Q值其實就是電阻抗（reactive impedance）（Xc）和實際阻抗（Rc）的比值，如公式 (2) 所示，而其中ESR則是指電容器的“等效串聯電阻”。

公式(2)

降低特定C（電容器）的ESR，自然就能提高Q值。而RF-MEMS梁上的金屬走線能提供極低ESR，且比起其他技術要低很多。在1GHz測量晶圓上所測得的RF-MEMS技術Q值，通常超過200。相比之下，同頻率典型CMOS電子器件的Q值，則通常不到30。

線性度
手機 RF前端器件的線性度，通常都是指雙頻的輸入三階截點（Input Third-Order Intercept Point，IIP3）。RF-MEMS器件一般都是極具線性的，但卻對雙頻的間距有點敏感。兩個相近的頻調組合創造出電壓包絡，而其峰值為各頻調之電壓總和加上兩個頻調差之間的低拍頻變化。若該拍頻低于或接近RF-MEMS器件的機械共振頻率，就會測得較高的非線性度。正如前述，機械共振會發生在 50-100kHz 區間。故當頻調間距在此范圍內，MEMS器件的IIP3就約為+70dBm；若頻調間距更寬，其線性度就能提升至+80dBm以上。

另外要注意，如果晶粒沒有正確接地，則在MEMS器件上的RF走線間與遮蔽下的CMOS電路，就可能產生調變。而此調變現象可能增加非線性度，因此確保晶粒正確接地是非常重要的。

參數指數（FOM）
為了監控及對比最先進的可調諧電容器，這里使用了一般的參數指數（Figure of Merit，F(xiàn)OM）。此 FOM能快速評估所有可調諧電容器技術，檢測其損耗范圍、電容率、功率承載力（power handling）及成本（晶粒面積）等。
公式(3)
