羅姆集團旗下的LAPIS Semiconductor開發出符合868MHz歐洲智能儀表通信標準 Wireless M-bus的無線通信LSI“ML7406”。該產品按規范搭載了Wireless M-bus標準中所必要的每種模式的信號處理功能，從而使微控制器負載減少了約20%，成功降低了設備整體的功耗，非常有助于電池驅動類智能儀表的長時間驅動和減少維護。

　　另外，LAPIS Semiconductor已經開發出符合Wireless M-bus標準的 169MHz（N-Mode）和433MHz（F-Mode）的“ML7344E”。此次通過適用于868MHz的“ML7406”的開發，羅姆具備了覆蓋Wireless M-bus全頻段的商品陣容，可滿足歐洲各國的智能儀表市場需求。

　　本產品已于4月份開始出售樣品，預計9月份開始量產并銷售。前期工序的生產基地為L(zhǎng)APIS Semiconductor Miyagi Co.， Ltd.（日本宮城縣），后期工序的生產基地為L(zhǎng)APIS Semiconductor Miyazaki Co.， Ltd.（日本宮崎縣）。

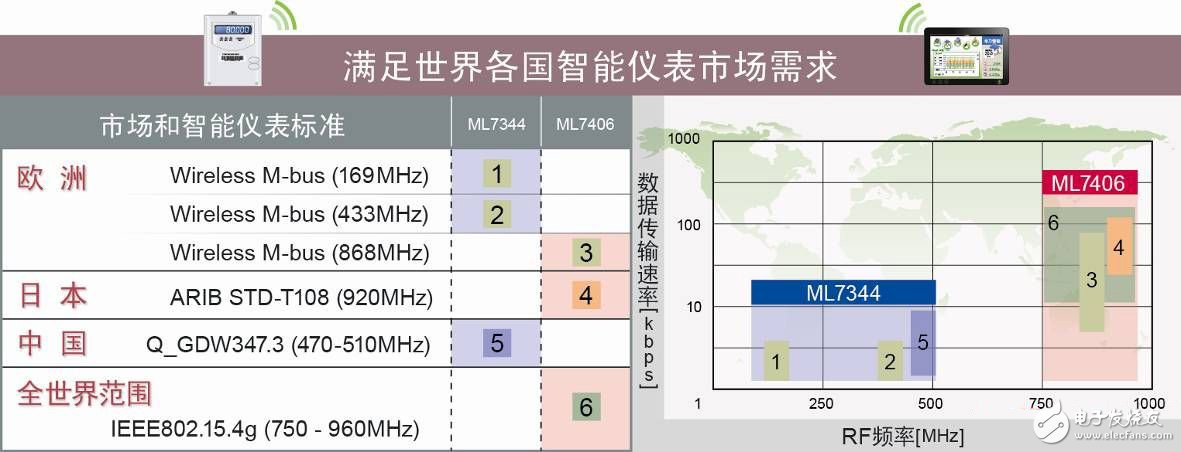

　　另外，“ML7406”適用于750MHz～960MHz頻段，不僅符合日本國內的ARIB STD-T108注2標準，還符合世界標準IEEE802.15.4g，因此，可應用于世界主要各國的智能儀表和能源管理系統（EMS）等廣泛的領域。

　　近年來，世界各國開始致力于智能儀表的發展。在歐洲，普遍認為Wireless M-bus方式將成為主流數據通信方式。有望在德國及其周邊國家普及的868MHz頻段的Wireless M-bus具有3種模式，需要根據運行方式，按不同模式判別信號。傳統上，一般通過微控制器側的軟件進行數據包處理來判別模式和信息，這給微控制器帶來很重的負載，導致功耗增加。

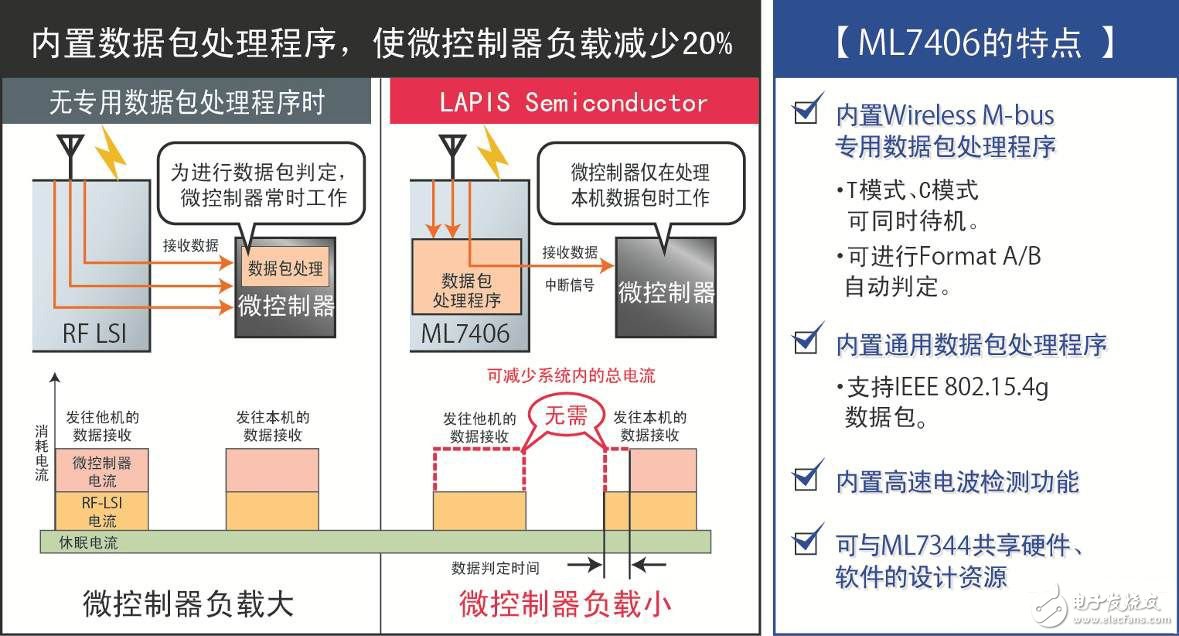

　　LAPIS Semiconductor是在Wireless M-bus上工作的OMS （Open Metering System） 注3協議開發的主要成員，而且，與該協議的大型供應商Steinbeis公司聯合進行了數據包處理硬件化相關的產品規格開發，因此，本LSI中內置了Wireless M-bus數據包處理程序。Wireless M-bus數據包處理程序可通過硬件處理C模式與T模式互用的同時待機功能、C模式的Format-A與Format-B信息的自動判別功能以及自動判定本機數據包還是他機數據包的地址過濾功能等。通過這些努力，與以往的通過軟件進行處理的系統相比，微控制器的開動率可減少約20%，非常有助于消減設備的功耗。

　　不僅如此， 用于Wireless M-bus的協議?？商峁﹥?nèi)置了符合EN113757-4:2011標準的T模式、C模式、S模式等全部功能的示例軟件以及C源代碼。另外，可在OMS方式的儀表產品中直接使用的符合業界標準的OMS協議棧以及Wireless M-bus協議分析軟件亦可從Steinbeis公司獲得授權。

　　<特點>

　　?Wireless M-bus數據包處理程序

　　支持T模式、C模式、S模式。

　　內置C模式的Format-A、Format-B自動判別功能。

　　內置C模式與T模式的自動判別功能。

　　自動進行支持各模式的CRC數據演算及插入。

　　適用于12%的數據傳輸速率偏差，可與傳統的T模式連接。

　　?通用數據包處理程序

　　通過寄存器設定，可具備IEEE 802.15.4g注4 數據包處理程序的功能。

　　?自動Wake Up、自動休眠功能、高速電波檢測功能

　　利用32kHz的內置RC振蕩器或外部時鐘輸入控制內部定時器，可實現無需微控制器命令，即可使LSI反復進行從休眠模式到接收模式或發送模式，再恢復到休眠模式的周期性動作。與高速電波檢測功能相結合，定期用最短時間檢測有無電波，當判斷沒有電波時，即可恢復休眠狀態。

　　?多種休眠模式

　　ML7406具備5種休眠模式（含深度休眠模式）。可根據系統構成、必要性，選擇更適合的休眠模式。

　　<應用領域>

　　?日本國內　智能儀表、HEMS/BEMS/FEMS注5系統

　　?歐洲　智能儀表（Wireless M-bus T模式、C模式、S模式裝置）

　　<銷售計劃>

　　?商品名 ：ML7406

　　?包裝形態：卷帶（Tape & Reel） 1000個

　　?樣品出售時間：2013年4月

　　?樣品價格：500日元（不含稅）

　　?評估板（單體） ：2013年4月（接受訂單后2個月）

　　?量產銷售計劃：2013年9月開始

　　<術語解說>

　　?注1：Wireless M-bus

　　歐洲的Communication systems for meters and remote reading Part4：Wireless meter標準。有在868MHz下工作的T、C、S模式，在433MHz下工作的F模式，在169MHz下工作的N模式。

　　T-Mode （Frequent Transmit mode）：此模式適用于電表類的需要頻繁傳輸數據的系統

　　C-Mode （Compact mode）：此模式適用于燃?xì)獗?、水表類的電池?qū)動的優化模式

　　S-Mode （Stationary mode）：此模式適用于數據傳輸頻度較低的系統

　　?注2：ARIB STD-T108

　　日本的920MHz頻段的遙測、遙控用及數據傳輸用無線設備標準

　　?注3：OMS （Open Metering System）

　　德國儀表業界制定的在Wireless M-bus上工作的儀表系統的協議標準

　　?注4：IEEE 802.15.4g

　　美國標準化團體IEEE制定的智能公用事業網絡的無線標準

　　?注5：HEMS/BEMS/FEMS

　　能源管理系統的形態。H意為家庭（住宅），B意為大廈，F(xiàn)意為工廠。
