隨著集成技術的不斷發展，基于鎖相環（PLL）的硅芯片時序解決方案的應用越來越普遍，為那些需要多種頻率的設計方案提供了更潔凈、更穩定的時鐘選擇方案。本文的目的在于詳細論述采用硅芯片時序解決方案來解決時序設計難題時所持的價值主張，并與采用多個獨立晶體或晶體振蕩器（XO）的傳統設計方法進行了對比。

1. 高清電視系統中采用多種頻率的需要——不同的標準和接口

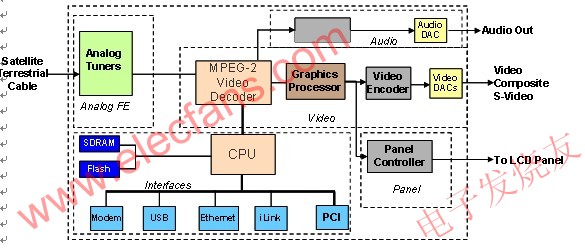

圖1所示為液晶電視機天線的基本原理圖，簡單地說明了數字電視將輸入的數字?jǐn)?shù)據流處理成適于用戶起居室內電視機使用的正確音頻和視頻格式的流程。

Satellite Terrestrial Cable衛星地面電纜

Analog Tuners模擬天線

Analog FE模擬前端

MPEG-2 Video DecoderMPEG-2視頻解碼器

MPEG Audio DecoderMPEG 音頻解碼器

Audio DAC音頻數模轉換器

Audio音頻

Audio out音頻輸出

Graphics Processor圖形處理品

Video Encoder 視頻編碼器

Video DACs視頻數模轉換器

Video Composite S-Video視頻復合S-Video端子

Video視頻

Flash閃存

Panel controller面板控制器

To LCD Panel接至液晶顯示屏

Panel顯示屏

Interface接口

Modem 調制解調器

圖1：常見液晶電視機體系架構

調諧電路板上加入了多個子系統。各項基本功能從廣義上可以歸類到以下幾種模塊下：

1.模擬前端（解調器）

2.音頻/視頻編碼和解碼（MPEG視頻解碼器/MPEG音頻解碼器）

3.各類接口

4.顯示屏

上圖中所顯的所有模塊幾乎都需要時鐘信號。CPU要求的時鐘信號典型范圍為30 – 100MHz。MPEG標準要求采用基于27MHz的時鐘輸入。其中存在需要解碼器和編碼器同步的必要功能，而這項功能由VCXO（電壓控制晶體振蕩器）來實現。對于作為數模轉換器（DAC）時鐘源的音頻時鐘，其ppm要求極為嚴格。這些頻率取決于采樣頻率和過采樣比率。對于各類接口來說，時鐘信號由各自的標準來決定，諸如USB、以太網、調制解調器、PCI、PCIExpress、SATA等等。??
顯示屏的時鐘取決于屏幕尺寸以及顯示標準（高清（HD）：1080i、1080p、720p；標清（SD）：NTSC、PAL）。屏幕控制器子系統的基本系統是將輸入圖像數據轉換成實際屏幕尺寸，例如，采用74.17582418 MHz等時鐘。

2. 電視機體系架構和時鐘樹的實現

目前，設計者不得不在設計前期做出的一項關鍵決定就是信號格式，包括模擬信號或數字信號。幾年以前，電視機的信號鏈路還是主要以模擬信號為基礎，而如今，更為常用的是數字音頻數據通路。數字和模擬通路均各自存在著一些固有的優缺點。但是，目前存在著一種全球性的必然發展趨勢，即要求所有信號傳輸都采用數字技術，該趨勢將分階段實現。

高清電視的傳輸采用了數字信號，所以，新出品的電視機趨向于采用數字通路。采用數字傳輸方式的優點在于對噪聲的容錯性很高。另一方面，模擬信號易受到噪聲的影響。電路板設計者需要在布線時加特別關注，采用擁有更優信噪比（SNR）性能的差分信號，或者運用屏蔽技術來避免信號品質降低。

傳統的時鐘樹設 計方式：這種方式針對每一種頻率要求采用了分立的晶體/晶體振蕩器（XO）。這種方式的好處在于，時鐘可以布置在非?？拷?a target="_blank">元器件的位置，使布線變得簡潔。但是，這種方式的缺陷在于，每一個晶體/晶體振蕩器元件都必須提前從供貨商處采購，從而不允許在最后階段做出設計變更。如果有一個頻率發生了變化，也要求有很長的交貨周期，從而導致整個進度的延遲。

硅芯片時序解決方案：近10多年以來，基于鎖相環的時序解決方案的流行度已經超過了傳統時鐘方法。硅芯片時序解決方案供貨商能夠提供分立晶體和晶體振蕩器元件所不支持的多項功能，從而可應用于復雜的系統設計。這兩種設計方式之間的折衷處理將在下文進行討論。轉向采用這種體系架構的客戶所獲得的主要益處在于，它賦予了客戶的設計方案靈活性并節省了成本。

3. 與分立晶體/晶體振蕩器相比，采用鎖相環硅芯片時序解決方案的優勢

1.成本——消費類產品市場領域的重要決策的驅動要素之一就是成本。每一次體系架構的變動都必須經濟而劃算，這樣才可以實施架構轉變，所付出的投資才是合理的。硅芯片時序解決方案最具吸引力的優勢在于，通過將若干個晶體/晶體振蕩器集成到一起，可以降低整體物料清單成本，并保持性能水平，或在某些情況下提升性能水平。在如上圖所示的典型電視機天線電路板中，采用了5-6個分立晶體（每個成本為0.12 – 0.50美元），而如果一個能夠提供上述頻率的可編程功能的硅芯片時鐘發生器的成本低于2.00美元，則就會真正為電路板增值。除了成本是晶體/晶體振蕩器集成的主要推動要素，另外還有一些能夠?yàn)镺EM商和最終用戶所感受到的其它優勢。

2.可靠性——晶體是基于石英的元器件，比起基于鎖相環的時序解決方案來說，晶體的故障率較高。從系統中每減少一個晶體都有助于提高整個系統的可靠性。集成度高還能夠減少電路板上的元器件數量，獲得最高的穩定性并實現更低的返修率。

3.晶體可用性——頻率范圍在10-40 MHz之間的晶體很容易做到。但高于40 MHz以上的高頻晶體在制造上難度更高并且需要采用特殊的制造技術。這種晶體屬于高階泛音晶體，成本范圍在1-10美元之間。這些高階晶體較難購得。而硅芯片時序解決方案能夠采用單個低頻晶體（或者可以使用時鐘基準信號）來生成多個高頻輸出。

4.晶體老化——晶體本身容易出現老化現象，每隔幾年會出現+-2ppm至+-5ppm的誤差。這種老化現象的原因在于晶體材質內部以及晶體表面之上存在的雜質以及晶體材料與沉積電極之間的機械應力。老化可能導致使用晶體的系統性能緩慢下降。在使用晶體時，長期頻率漂移已經成為常見的問題。而基于鎖相環的硅芯片時序解決方案能夠在產品整個使用壽命內保持精確度。

5.可編程性——基于鎖相環的時鐘發生器擁有內置可編程性，可以在設計階段提供一定的靈活性。這些可編程特色不僅包括了輸出頻率的改變，而且能夠改變驅動信號強度設置值、擴頻百分比、通過引腳編程實現頻率選擇，這些意味著同一個輸出端可以根據需要提供不同的頻率。系統內置的可編程性可以采用串行I2C接口在設計執行過程中改變一些特定參數。這一特色對于那些在多個平臺上采用同一組頻率的制造廠商是富有吸引力的。

6.減少元器件數量，節約板卡空間——采用可編程時鐘發生器有助于通過集成減少電路板上的元器件數量。系統設計者正在趨向于采用更少的元器件，以求減少由于布線和需要保持信號完整性所帶來的問題?；阪i相環的時鐘發生器能夠采用一個低頻晶體生成若干個輸出，因此對于減少元器件總數量以及節約寶貴的板卡空間極具價值。??
7.采用擴頻時鐘降低電磁干擾——電視機天線電路板典型情況下為5-7層板，并采用了專用的鋪地層以便壓低干擾。為提高系統性能和避免發生串?dāng)_、扭曲和信號完整性問題，要對多路高速信號進行精心的布線。而硅芯片時序器件供貨商通過提供擴頻等功能，減少了這些板卡設計方面的問題。例如，擴頻可以通過擴展高速信號來降低信號的峰值能量。

電磁干擾必須低于強制性標準所規定的限值，這些標準如CISPR 22或FCC Part 15 Class B。所有消費類產品必須通過嚴格的FCC規范認證才能上市。全球各地諸如美國通信委員會（FCC）這樣的管理機構會確保強制性標準得到遵守而且器件產品不能在不屬于它們的頻段內發射信號。不幸的是，存在頻率諧波的高速設計方案經常會遇到這方面的問題。擴頻是一項目前由集成電路供貨商提供的、能夠解決這一干擾問題的功能。

擴頻功能能夠減少、甚至消除對會增加物料清單成本的鐵氧體磁珠、濾波器、線圈和振流器的需要。如果系統未能通過電磁合規試驗，則需要花大力氣進行重新設計?？紤]到試驗所耗費的成本以及重新進行工程設計所浪費的時間，我們會 認識到對這些問題做好通盤考慮并采取保險措施的重要性，例如提前采用擴頻功能。而擁有可編程性就可以在需要時打開擴頻功能以及在不需要時關閉該功能。這一功能在開發和測試中尤為實用。

8.庫存管理——采購團隊目前所面臨的一項主要難題是對系統采用的每種元器件的存貨量、需求量和預測規劃進行管理。由于每家OEM商均擁有多個產品平臺和子平臺，這些平臺和子平臺均處于不同市場區間并專門針對特定的目標市場，而管理好這個供應鏈?zhǔn)且豁?xiàng)相當繁重的工作。我們可以想像一下，管理10種頻率不同并由全球不同供貨商供應的晶體產品會有多么繁瑣。而硅芯片時序元器件供應商提供了可編程時鐘發生器，這個發生器可以由設計人員在設計時采用軟件生成不同的頻率，從而解決了這方面的問題。這種可編程性不僅讓設計者的工作更加輕松，而且可以提供不同的頻率來滿足時序方面的預定目標，還能夠讓采購團隊做到多個平臺采購相同的器件產品。如果其中一個平臺的需求量突然增加，采購團隊則可以采用原本為不同平臺的所采購器件。此外，由于還有一些諸如引腳可編程以實現頻率選擇的特色，因此可以在不對設計方案造成顯著影響的情況下使用這些元器件。

9.完美的同步輸出——某些應用可能需要若干個時鐘信號復制，而且要求這些復制的時鐘完全同步或一致。通過可編程鎖相環器件即可提供這項功能。而使用若干個分立晶體時，達到這樣的同步性能可能就較為困難。

10.電源管理——基于可編程鎖相環的時鐘發生器可以滿足便攜設備市場的特殊需求，其中包括游戲機、智能手機、個人媒體播放器、數碼相機、便攜攝像機等。在這些對功耗較為敏感的應用中，通過采用I2C通信或引腳編程技術，可以選擇性關閉某些頻率。例如，在智能手機領域，并不是所有應用程序都需要長時間運行。在用戶希望使用其中一項功能時，例如，使用GPS功能進行指路時，就可以將這一特定頻率打開。一旦這項功能不再使用，則系統可以將這一頻率源降低功率運行。在采用分立晶體/晶體振蕩器的傳統設計中，這一點并不容易實現。

4. 為何需要降低液晶面板控制器的電磁干擾

液晶屏幕目前已經無處不在而且極為流行，它在我們實際生活中的應用多得超乎我們的想像。其中包括，你正在購買的所有新款iPhone的3.5英寸觸摸屏，你在感恩節大減價時買到的夏普Aquos®電視機，亦或者你走在拉斯維加斯的繁華地帶看到的閃閃發光的街道標志，或者更為常見的，你每天使用的ThinkPad筆記本電腦——為這些視覺享受提供動力的技術實際都是液晶技術。液晶面板的這種滲透度表明，推動它流行的技術已經成熟，新機型的價格也比以前更為合理。

而對液晶屏的要求也在不斷提高，人們要求更大的面板、更少的電磁干擾、更低的功耗以及更高的圖像質量。

這里，我們從更高層次上對液晶面板的架構進行一些詳細剖析。液晶面板實際上是一個晶體管陣列，這個陣列用于對液晶體兩端的電壓進行調制，并因此能夠控制穿過面板的光線數量。而彩色顯示實質上是通過采用那些讓紅光、綠光或藍光通過給定像素的濾光片實現的。行驅動器連接到晶體管的柵極。行驅動器通過施加“開”或“關”電壓來控制著在任一給定時刻哪一行像素正在得到編程。這些晶體管的源極連接到列驅動器，而列驅動器供應著達到正確像素亮度所要求的特定電壓。

時序控制器從主機獲取顯示數據并通過面板接口將數據傳輸給列驅動器和行驅動器。其中也可以加入附加功能，諸如采用過驅動以減少運動模糊現象、增強圖像以及進行伽馬校正。行驅動器接口采用晶體管邏輯電路（TTL）作為信號發生級。而列驅動器接口需要大量的帶寬，以實現更清晰的顯示，所以采用了不同的總線體系架構——典型情況下采用抑制擺幅差分信號（RSDS）。??

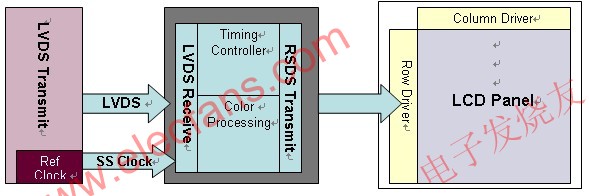

LVDS TransmitterLVDS（低壓差分信號）發射器

Ref Clock基準時鐘

SS Clock擴頻時鐘

LVDS ReceiverLVDS接收器

Timing Controller時序控制器

Color Processing色彩處理

RSDS TransmitterRSDS發射器

Row Driver行驅動器

Column Driver列驅動器

LCD Panel液晶面板

圖2：液晶面板控制器方框圖

面板電子線路中存在的主要難題之一是降低干擾以滿足電磁兼容性（EMC）規范的要求。面板制造廠商通常會為不同種類的應用提供不同類型的面板，包括電視機、PC機顯示器、筆記本電腦、手持設備、個人娛樂系統等。但面板制造廠商傾向于在所有尺寸的面板上采用同一種電路板。但這些廠商是怎樣采用尺寸受限的2層電路板來滿足電磁干擾（EMI）試驗要求的呢？他們是如何有效地為各種屏幕尺寸設計印刷電路板（PCB），并且還能夠在滿足電磁規范的同時按時完成項目的呢？

達到這些目標有幾種方法，其一是改善印刷電路板材料的質量，增加采用專用鋪地層的附加電路板層。大多數液晶面板中的印刷電路板都采用標準的FR4材料制造。考慮到所要增加的成本，采用成本更高的印刷電路板材料以及增加更多電路板層也不是一項可行的方案。另一種減少電磁干擾的方法是采用濾波，但是，這種方法也不是一種能夠適用于所有面板尺寸的萬全之策。而且，每一個電路網都需要進行濾波。而未能滿足電磁兼容性試驗要求會導致重新進行工程設計并影響產品的上市周期。

如圖2所示，擴頻（SS）時鐘發生器已經成為用來解決電磁干擾難題的流行方式。多家硅集成電路供貨商，包括賽普拉斯半導體公司，已能夠?yàn)橐壕э@示系統供應擴頻時鐘產品。其優勢在于能夠采用系統化的方法在前期解決電磁干擾問題。擴頻功能可以有選擇性地打開，而且可以對擴頻百分比進行調整以獲得合適的擴展量以便通過電磁兼容性試驗。對于不同尺寸面板，其擴展百分比也可以有所不同，這點可根據需要確定，而采用的元器件相同。由于板卡空間有限，這些時鐘產品均采用了極小的封裝尺寸。

總體來說，包括液晶電視在內的數字電視的體系架構正在不斷發展，并正在采用更新的方法來提供高質量的“高清”水平的音頻和視頻，同時保持對于最終市場的經濟合理性。數字電視生產廠商正逐步認識到硅芯片多鎖相環和擴頻時鐘方法在改善性能和加快產品上市周期方面的價值。
