原理比較簡單，不再敘述了，從線路上分析，DW可以用電阻代替，這里用穩壓管的作用就是可以使用比較小的延時電容而獲得比較長的延時接通時間，而且在放大電路出現直流輸出的時候切斷動作也更加干脆，實驗的結果確實也是如此。
    三端穩壓器的輸入電容，是根據負載而定的，如果采用的是直流電阻很小的大功率繼電器，因該用470UF以上的電容，由于本繼電器的電阻比較大，實測為：1K左右，就是說本電路的消耗電流應該在20MA以下，實驗中采用47UF的電容可以正常工作，電路中用100UF的電容是可行的，如果此電容過大，會使關機時不能即使切斷負載與放大器的連接，對耳機造成沖擊。由于本電路的工作電流很小要是把三端穩壓電路換成78M15或者78L15都是可以的。

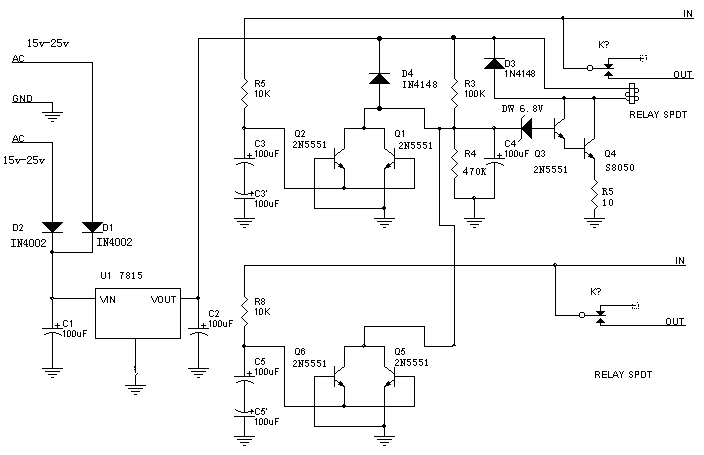

原理圖：

基本功能功能是：
    1、開機延時接通耳機，按照我做的板子，在開機后大約延時3-5秒接通耳機，保護耳機不受開機電流沖擊。
    2、關機斷電，由于電源部分的濾波電容選的比較小，關機后，幾乎是同時斷開耳機與放大器的連接，保護耳機不受關機的電流沖擊。
    3、輸出直流電壓異常保護，經過簡單實驗，當放大器輸出端出現+1.5V的輸出電壓的時候，可以在1秒內斷開連接，而放大器出現負電壓輸出的時候，則保護動作電壓比較高。

    整整3個小時的時間，終于把耳放的保護電路焊好了，由于元件不湊手，參數與上面的原理圖有出入，可喜的是一次焊接成功，注意輸入輸出接線端子之間的小黑色長方體就是那個小日本的微型繼電器，用來保護耳機是最合適的了，當然，你也可以采用大型的繼電器，把她用做喇叭保護，PCB板子上已經按照雙繼電器的安裝形式制作。

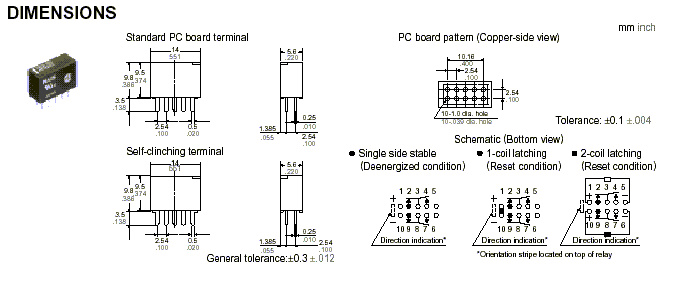

電路中所用的繼電器：

做成的成品電路板，看看體積還小巧吧？PCB扳子的面積是10CM*4CM
