ＡＰＡ４８００／ＡＰＡ４８０１是Ａｎｐｅｃ公司生產的ＳＯ－８或ＤＩＰ－８塑封甲乙類立體聲音頻放大器ＩＣ，主要應用于便攜式數字音響、ＰＣ和話筒放大器等。

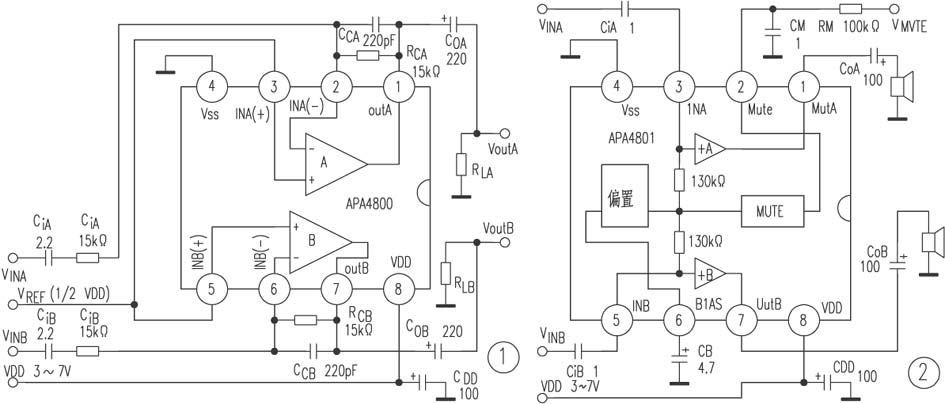

    用ＡＰＡ４８００驅動的立體聲２９０ｍＷ、８Ω音頻放大器電路如圖１所示。ＡＰＡ４８００內置放大器Ａ和Ｂ，其同相端（１ＮＡ＋，１ＮＢ＋）連接在一起，并施加1／2ＶＤＤ的參考電壓（ＶＲＦＥ）。電源電壓范圍為３～７Ｖ，空載電源電流為２０５ｍＡ（ＶＤＤ＝５Ｖ時）。兩路輸入ＶＩＮＡ、ＶＩＮＢ經ＣｉＡ、ＲｉＡ和ＣｉＢ、ＲｉＢ分別施加到放大器Ａ和Ｂ的反相輸入端ＩＮＡ－和ＩＮＢ－，①腳和⑦腳上的兩個輸出信號分別經耦合電容ＣＯＡ和ＣＯＢ施加到負載ＲＬＡ和ＲＬＢ。連接ＩＣ①腳與②腳及⑦腳與⑥腳的ＣＣＡ、ＲＣＡ、和ＣＣＢ、ＲＣＢ分別為Ａ和Ｂ的頻率補償元件。信噪比（Ｓ／Ｎ）達１００ｄＢ，總諧波失真加噪聲與信號之比率〔（ＴＨＤ＋Ｎ）／Ｓ〕為０．１５％（典型值），壓擺率為５Ｖ／μｓ，電源紋波抑制比（ＰＳＲＲ）為５５ｄＢ，工作溫度范圍為－４０～＋８５℃。
    用ＡＰＡ４８０１作為驅動器的２８０ｍＷ、８Ω立體聲音頻放大器電路如圖２所示。與ＡＰＡ４８００比較，ＡＰＡ４８０１集成了電阻分壓器，從而消除了外部電阻。同時，ＡＰＡ４８０１還帶有優異的無噪聲調整之功能，實現柔性無噪聲調節和無開關咔嗒聲。ＩＣ的Ｍｕｔｅ腳（②腳）的功能是使芯片控制輸入失能（ｄｉｓａｂｌｅ）。當Ｍｕｔｅ腳為“Ｈ”時，揚聲器動作；為“Ｌ”時，使聲音繼續減弱（Ｍｕｔｅ ｏｎ）。ＩＣ在ＶＤＤ＝５Ｖ和無載下電源電流ＩＤＤ＝２．５ｍＡ?xí)r，待機電流僅為１５０μＡ，Ｍｕｔｅ腳輸入電壓為０．８Ｖ，無噪聲調節衰減（ＡＴＴ）為７５ｄＢ，（ＴＨＤ＋Ｎ）Ｓ＝０．１％，Ｓ／Ｎ＝１００ｄＢ，壓擺率為５Ｖ／μｓ。在１０％（ＴＨＤ＋Ｎ）上進入８Ω負載的輸出功率為２８０ｍＷ；當ＲＬ＝１６Ω時，輸出功率是１６０ｍＷ。電源電壓紋波抑制（ＰＳＲＲ）＝７６ｄＢ。
    放大器輸入電容（ＣｉＡ、ＣｉＢ）的數值影響電路的低頻性能。若Ｃｉ與ＩＣ內１３０ｋΩ電阻形成的高通濾波器（ＨＰＦ）拐點頻率為ｆｃ，則有Ｃｉ＝１／（２π×１３０ｋΩ×ｆＣ）。本電路中，Ｃｉ選用１μＦ的瓷介電容。
