A6262是線性可編程電流穩壓器，四個輸出中每一個都能提供高達100mA的電流，可驅動高亮度LED。每個輸出的調節LED電流精度均達5%，由單個參考電阻器設定。無需使用鎮流電阻器，每串電流匹配即優于10%。以恒定電流驅動LED可以保證安全操作和盡可能最高的光輸出。輸出控制由使能輸入（為PWM應用提供直接控制）和去抖動開關輸入（證明是一種開/關切換操作）提供。

對于汽車應用，在以每串高達100mA的總電流驅動4串（每串1~3個LED）時，可以實現最佳性能。輸出可以并行連接，或者按要求閑置。

提供了短路檢測功能，以便在任何LED輸出引腳短接地時保護LED和A6262。短路情況消除后，輸出會自動恢復調節電流。

還提供了溫度監測器，用以在芯片溫度超過可調熱閾值時降低LED驅動電流。

器件采用10引腳MSOP（LY）和16引腳TSSOP（LP）封裝，二者均帶有裸焊盤，用以加強散熱。它們均不含鉛，100%冰銅電鍍引線框架。

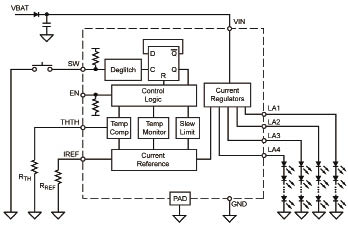

圖1 A6262功能方框圖

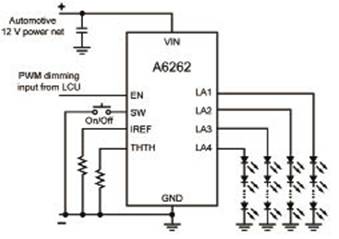

圖2 A6262典型應用框圖

A6262主要特性

? 總LED驅動電流高達400mA

? 電流平均分配給4串，平均高達100mA

? 電源電壓：6V~50V

? 低壓差

? LED輸出短接地和散熱保護

? 開/關切換輸入

? 用于實現PWM控制的使能輸入

? PWM時的電流轉換速率限制

? 由參考電阻器設定的電流

? 汽車K-溫度范圍版本（–40℃~ 150℃）

A6262應用

? 屋頂照明

? 地圖照明

? 空間照明

? 情景照明
