LED是一種能效比白熾燈高得多的光源，但它們要求專用電子驅動電路，確保不遭受過大應力，從而使它們繼續提供產品規格中所宣稱的長壽命。通過設計新的照明方案，LED的緊湊尺寸使其能夠置于柔性燈條中，易于隱藏在櫥柜或樓梯中。如果在設計參數范圍內工作且不遭受過大應力，LED的使用壽命能比白熾燈泡長100倍。

　　LED的主要工作參數相對簡單：保持LED電流恒定，且低于能夠承受的最大電流。如果驅動電路以LED的規格維持工作，它們的光輸出將恒定，使用壽命將超過5萬小時。

　　建筑物及室內照明燈具的設計針對的是在全球所有地區工作，需要遵從全球規范。燈具需要以50或60 Hz頻率在85 VAC至265 VAC的完整通用電壓規格范圍內工作。傳統電源提供精確的電壓輸出及不同電流電平。將一顆電阻與LED串聯，就可以限制電流。此類設計的先決條件是明確知道LED（串）兩端的電壓，并且此電壓不會跟隨LED溫度變化而改變。不利的是，LED正向電壓確實會跟隨溫度而變化。

　　LED制造商通常根據正向電壓對其元件進行編碼，使燈具制造商能夠構建在固定溫度時能與LED正向電壓匹配的燈具設計。不要求LED編碼的電路會頗具吸引力，因為它會節省LED制造商的時間，且LED的價格會更便宜。LED的正向電壓還具有負溫度系數（即溫度升高時正向電壓下降），可能會使電路熱失控，故要求設計人員在設計中構建防護電路。

　　驅動LED的最佳方案是電路監測電流并保持電流恒定的方案。此類電路不受LED正向電壓影響，無須LED編碼，且消除了LED具有的正向電壓負溫度系數之影響。此類電路可以是復雜的開關穩壓器，或是帶反饋環路的線性穩壓器。復雜的開關穩壓器極適合高光輸出應用，如以能效為主的街道照明。

　　建筑物及室內照明燈具非常適合簡單、經濟及強固的混合電路。它們設計的能效可能不像復雜的開關穩壓器那樣高，但低成本和簡單使其成為極具吸引力的選擇。這些電路能夠以50或60 Hz頻率在85 VAC至265 VAC的完整通用電壓規格下工作。

　　圖1所示的電路由整流橋、斬波器（chopper）和簡單的穩流器構成。全波橋由二極管D1、D2、D3和D4（1N4004）構成，為斬波器電路注入信號。開關Q2（NDD03N50Z）立即導通，電容C1（22 μF）開始充電。

　　電阻R1（330 kΩ）和R2 （390 kΩ）是分壓器。當二極管D5（MMSZ5260BT1G）的陰極電壓達到43.5 V時，齊納二極管導電，并導通Q1（MPSA44）。Q1導通，就會將Q2的門極拉至低電平，致其關閉。電路中還包含二極管D6（MMSZ15T1G），用于保護Q2的門極。

　　電容C1兩端之電壓維持在80 V與90 V之間。C1存儲的電荷為恒流穩流器（CCR） （NSI45020AT1G）及LED串（此電路示例中含22顆LED）供電。CCR將LED串的電流維持在20 mA。電路中包含與LED串聯的電阻R4 （10 Ω， 1.0 %），用于測量LED串電流（200 mV = 20 mA）。

　　圖2中的跡線明確顯示，整流橋電壓增加到高于80 V時，斬波器電路開關并限制施加在穩流器電路上的電壓。跡線1是整流橋電路的輸出波形。跡線2是斬波器電路輸出部份的電容C1兩端的電壓。跡線3是電流感測電阻（10 Ω， 1.0 % = 200 mV = 20 mA）兩端的電壓。

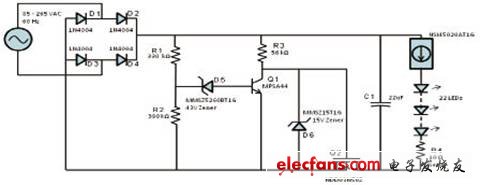

　　圖1 LED驅動電路

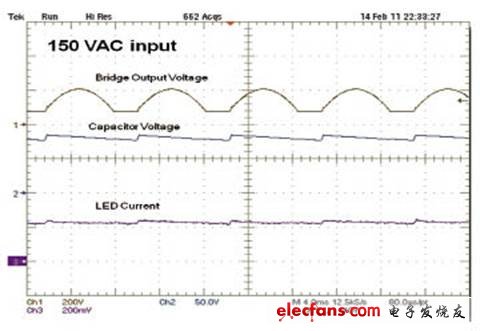

　　圖2 在150 VAC輸入電壓條件下電路不同部份的電壓

　　而輸入電壓為85 VAC條件下的電壓波形示波器跡線顯示，仍有足夠的設計裕量（head room）來讓Q1保持在導通狀態更長時間，使電容C1保持在完整充電的狀態。當輸入電壓降低至54 VAC， LED電流便開始下降。

　　在265 VAC的高輸入電壓條件下，Q1導通時間極短。然而，跡線2顯示，仍有足夠的能量來為Q1充電，并在關閉周期維持LED電流。

　　此電路可以調節，從而在不同LED陣列的條件下工作。CCR提供高達160 mA的額定電流。要支持更高電流，可以并聯布設CCR。C1、R1和R2的值的選擇需要匹配使用的LED的類型及數量。

　　結論

　　建筑物及室內照明燈具藉使用簡單、經濟及強固的混合電路，能夠利用LED的優勢，獲得LED宣稱的長使用壽命。本文介紹的電路設計使用了簡單的斬波器及CCR，它們的配置能夠以50或60 Hz頻率在85 VAC至265 VAC的完整通用電壓規格下工作。
