概述

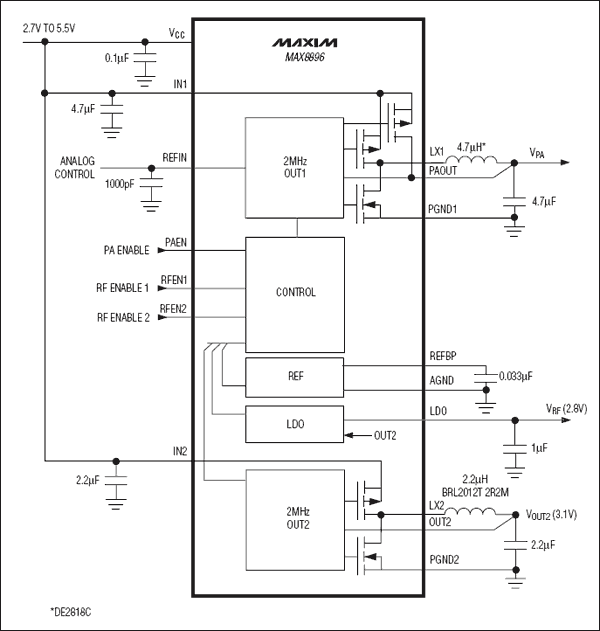

MAX8896雙路降壓轉換器經過優化專為WCDMA手機的功率放大器(PA)和RF收發器供電。該器件集成了高效PWM降壓轉換器(OUT1)，用于中等功率和低功率發射；大功率發射時通過內部140mΩ (典型值)旁路FET直接由電池為PA供電。另一路高效PWM降壓轉換器(OUT2)直接為高PSRR、低輸出噪聲、200mA低壓差穩壓器(LDO)供電，用于RF收發器供電。

較高的開關頻率允許使用小尺寸陶瓷輸入、輸出電容，并保持低紋波電壓。器件集成反饋網絡，進一步降低了外部器件數量和整體方案尺寸。OUT1通過外部DAC產生的模擬輸入，線性控制輸出電壓，可連續調整PA功率。工作在較高占空比時，OUT1自動切換至旁路模式，通過一個低導通電阻(140mΩ，典型值) MOSFET連接輸入和輸出。

OUT2是工作在2MHz固定開關頻率的降壓轉換器，可在100%占空比下工作。在整個負載、輸入電壓和溫度范圍內保持±2%的輸出精度。OUT2輸出預置為3.1V，為200mA、2.8V LDO供電，該LDO具有低噪聲(16μV_RMS，典型值)和高PSRR (65dB，典型值)特性。這種配置能夠抑制RF收發器電源在100Hz至100kHz頻率范圍的噪聲。

其它特性包括：獨立的輸出使能、低電源電流關斷模式、輸出過流保護以及過熱保護。MAX8896采用16焊球、2mm x 2mm UCSP?封裝(最大高度0.7mm)。

?

PA降壓轉換器(OUT1)

• 7.5μs (典型值)建立時間，0.5V至1V輸出電壓范圍
• 動態輸出電壓設置范圍：0.5V至V_BATT
• 140mΩ旁路PFET和100%占空比，用于低壓差
• 2MHz開關頻率
• 低輸出電壓紋波
• 700mA (最小值)輸出驅動能力
• 2%增益精度
• 纖小的外部元件

RF降壓轉換器(OUT2)

• 2MHz固定開關頻率
• 94%峰值效率
• 100%占空比
• 在整個負載、輸入電壓和溫度范圍內保持±2%的輸出精度
• 200mA (最小值)輸出驅動
• 纖小的外部元件

低噪聲LDO

• 保證200mA輸出電流
• 65dB (典型值)高PSRR
• 固定輸出電壓
• 低噪聲(16μV_RMS，典型值)

簡單的邏輯開/關控制

0.1μA低關斷電流

2.7V至5.5V電源電壓范圍

熱關斷

2mm x 2mm UCSP封裝(4 x 4陣列)
