MAX5970 0V至16V、雙通道熱插拔控制器，帶有10位

MAX5970 0V至16V、雙通道熱插拔控制器，帶有10位電流和電壓監測器以及4路LED驅動器

概述

MAX5970雙通道熱插拔控制器為0V至+16V雙電源系統提供完備保護。MAX5970包括4路可編程 LED輸出。兩個熱插拔通道可配置為獨立的熱插拔控制器，也可以協同工作，以便任何一個通道發生故障時同時關閉兩個通道。

MAX5970提供兩級可編程過流保護斷路器：快速比較門限可迅速關閉電路，低速比較門限可實現延時關斷。通過三電平邏輯輸入IRNG_或通過I2C接口，可獨立設置各通道斷路器的最大過流門限范圍。

MAX5970為先進的熱插拔控制器，可通過內部10位ADC監測電壓和電流，ADC通過連續切換以10ksps速率對兩路熱插拔通道的輸出電壓和電流進行轉換，每個10位采樣值存儲在內部的環形緩沖器中，可隨時或在發生故障時通過I2C接口回讀每個信號之前的50個采樣值。

該器件的每個熱插拔通道包括5個用戶可編程數字比較器，以實現過流報警和兩級過壓/欠壓檢測。當任何一個測量值超出設定門限時，將觸發外部/ALERT輸出信號。除/ALERT信號外，可對MAX5970進行編程，將電源就緒信號置于非觸發狀態和/或關閉外部MOSFET。

MAX5970具有4個I/O接口，可獨立配置為通用輸入/輸出(GPIO)或帶有可編程閃爍的漏極開路LED驅動器，4個I/O接口可混合配置為L(zhǎng)ED驅動器和GPIO功能。

MAX5970采用36引腳薄型QFN-EP封裝，工作在-40°C至+85°C擴展級溫度范圍。

關鍵特性

兩個獨立的熱插拔控制器，工作于0V至+16V
10位ADC用于監測每個通道的電壓和電流
環形緩沖器可存儲5ms的電流和電壓測量值
兩個獨立的內部電荷泵產生n溝道MOSFET柵極驅動
內部500mA柵極下拉電流實現快速關斷
VariableSpeed/BiLevel?斷路器保護
獨立的精密電壓使能輸入
報警輸出指示故障和告警狀態
獨立的電源就緒輸出
獨立的故障指示輸出
4個漏極開路輸出，可吸收25mA電流，直接驅動LED
可編程LED閃爍功能
自動重試或鎖存故障管理
400kHz I2C接口
小型6mm x 6mm、36引腳TQFN-EP封裝

應用/使用

刀片式服務器

磁盤驅動/DASD/存儲系統

單通道PCI Express?熱插拔插槽

ASIC、FPGA、微控制器軟開關，提供獨立的核及I/O電源

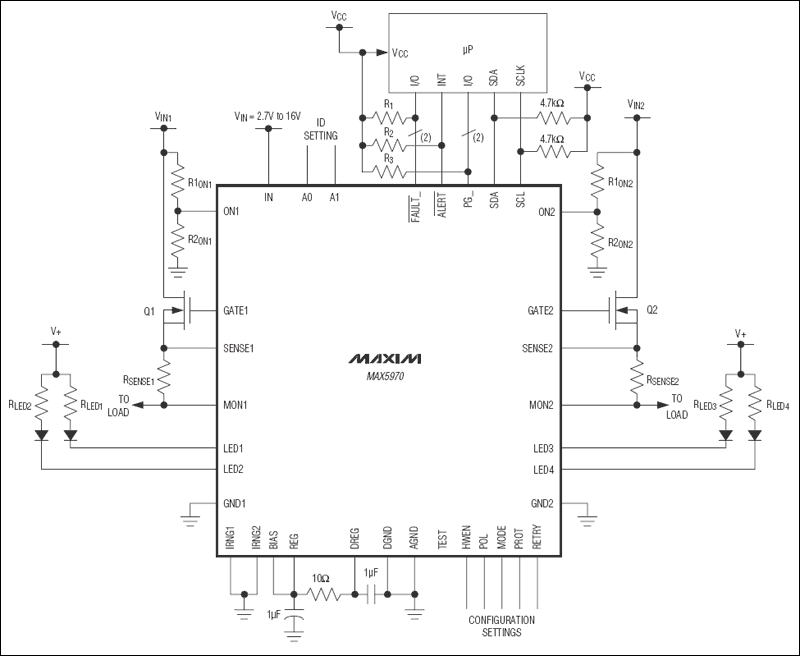

MAX5970：典型應用電路
典型應用電路

MAX5970,pdf (0V to 16V, Dual Hot-Swap Controller)

閱讀全文
