NXP CLPC632射頻芯片的相關管腳可以測量得到射頻發射的控制信號，如上圖所示的CH2藍色波形，我們可以將這些控制信號與RF信號的時域波形，以及RF信號的AvsT波形同時測量，這樣我們就可以簡便地觀察到各種控制指令對射頻發射的影響。

?

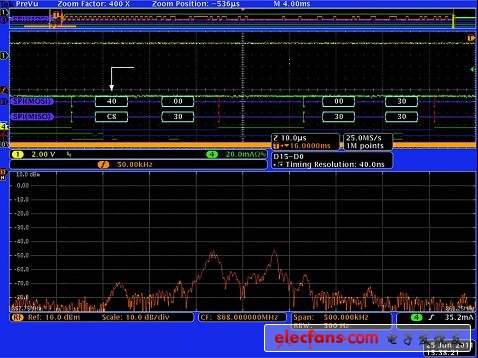

　　圖八 通過SPI總線捕獲寄存器狀態數據

　　單片機芯片與讀寫控制芯片之間通過SPI總線通信。讀寫控制芯片的實際工作功能，通過更改內部寄存器的數值加以管理。如：地址14的寄存器為codercontrol寄存器，控制編碼時鐘和模式。當該寄存器的第三位至第五位的值為000時，則編碼速率為848KB，當數值為011時，則為一個典型的ISO1443A編碼標準，碼速率為106KB，數值為100時為ISO1443 TYPE B的編碼速率。這調試實戰中，如果我們發現頻譜副載波信號的頻率與我們設計的傳輸碼速率不一致時，我們可以通過捕獲相應地址的SPI總線數據，查看相應的寄存器的數值，確定出現此類問題的原因。Codercontrol寄存器的0-2位，控制的是傳輸數據的編碼形式。如果在設計調試中發現有數據通信不能建立的問題，可以檢查這三位的數值，核查實際的編碼形式是否正確?！?00”代表ISO14443-B的NRZ非歸零編碼，“001”表示ISO14443A的Miller編碼，而“110”和“111”則表示ISO15693標準對應的編碼形式。

　　總結

　　MDO4000混合信號示波器獨有的時間相關的跨越分析功能，為以RFID為代表的物聯網設備的研制和調試提供了有力的工具。使用MDO4000不但能夠輕松測量信號的模擬波形、頻譜狀況和各種頻域參數，更可以通過AvsT、FvsT和ΦvsT這些調制域軌跡，簡便地驗證產品是否符合國際和行業標準的規定。更重要的是，由于將模擬信號、數字信號和總線信號，與射頻信號在時間上關聯起來，我們既可以通過這些信號時序關系，驗證系統實際工作的過程，也可以通過對總線信號、寄存器數據的分析，查找除產生故障的原因。目前MDO4000是市場中唯一一種能夠提供此類功能的測試儀器。我們希望MDO4000能夠加速物聯網產品的設計，為整個產業的發展貢獻力量。

?

　　MDO4000混合域示波器主要指標

　　典型配置：

　　MDO4054-3 混合信號示波器(如果設計2.4G RFID系統，建議選擇MDO4104-6)

　　DPO4EMBD總線分析模塊(I2C+SPI總線)

　　MDO4TRG高級射頻觸發模塊

　　專用標簽天線工裝

　　泰克近場探頭套件(型號：119414600，100KHz-1GHz)

　　BNC電纜

　　BNC三通適配器
