凌力爾特突波抑制器針對瞬變電壓、電流和反向輸入/輸出提供全面性的保護

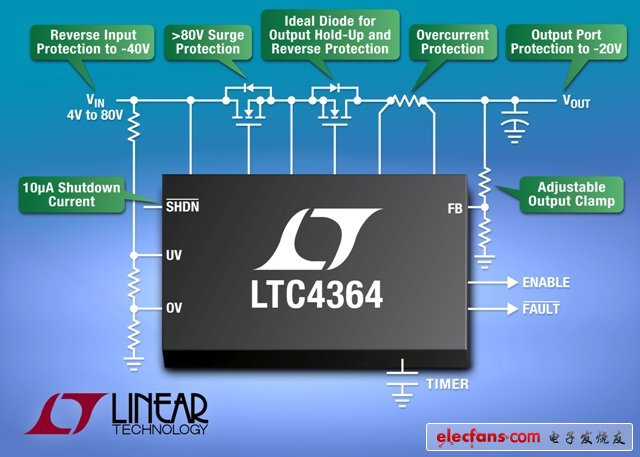

　　凌力爾特（Linear Technology）日前推出具備理想二極體的突波抑制器LTC4364，為汽車、航空電子設備和工業控制系統中的4V至80V電子元件提供精小和低損耗的保護。該突波抑制器可保護下游電子元件免受輸入過壓和過電流影響，使其在發生瞬變突波時仍可連續運作。過電流限制可保護系統及電源免受短路影響。LTC4364的獨特之處，在于其理想二極體控制能于電源路徑以低損耗N通道MOSFET取代肖特基二極體。理想二極體及強固的前端可在反向輸入下降至-40V時保護負載，以及于輸入不足時維持輸出電壓。

　　在輸入電壓突波時（例如汽車負載突降），LTC4364會降低橫跨于外部MOSFET的超額電壓，同時穩壓輸出至可調的安全電壓。這使其能使用較低額定電壓的下游電子元件。同樣地，在電流突波時，LTC4364可穩壓順向路徑至由檢測電阻設定的限流。針對持續過壓或過電流情況，具備早期預警指標的VDS加速計時器可確保MOSFET的安全關機。

　　當電池電壓降至4V時，LTC4364的寬廣操作電壓範圍可于汽車?yán)鋯r維持操作。透過簡單的輸入箝位，該裝置可處理超過100V的瞬變突波，甚至可于輸出端維持-20V的操作。而加上二極體阻斷和過流限制，使得LTC4364成為保護輸出埠的完整解決方案?？烧{(diào)式輸入欠壓和過壓門檻會阻斷開機以因應範圍外的電壓，避免過度放電的電池和自動重試錯誤。370μA低壓操作和10μA關機電流可延長電池壽命。該裝置還可以用于突波電流控制，并提供 HotSwap功能。

　　LTC4364目前提供兩種選項。在故障發生時，LTC4364-1會鎖住旁通電晶體，而LTC4364-2會致能0.1％工作週期時自動重試。 LTC4364特適用于商業、工業及汽車溫度範圍，採用14接腳DFN （4mm x 3mm ）、16接腳MSOP和SO封裝。 以千顆量購價之單價為$3.45美元起，該元件已可量產供貨。
