CSE7780采用了芯?？萍汲墒斓? 路Σ-△技術，可分別用于相線電流采樣、零線電流采樣以及電壓采樣。在動態范圍(2000:1)內，CSE7780能夠提供兩路電流有效值、一路電壓有效值，非線性誤差小于0.1%;在動態400:1的范圍內，CSE7780還能保持小于0.5%的有效值誤差。除了高精度和高穩定性外，CSE7780還提供了豐富的應用功能，諸如有功功率、有功能量、電流有效值、電壓有效值、線頻率、過零中斷等功能，同時還提供全數字增益、相位、失調校準，有功能量脈沖從PF管腳輸出等。“CSE7780的另一優勢在于能夠運用軟件校表，CSE7780 提供了包括電表常數(HFConst)可調、A/B 通道的增益校正和一致性校正、A/B 通道的相位校正、A/B 通道的有功和有效值offset 校正、小信號加速校正功能、校表數據自動校驗功能在內的6種軟件校表功能，經過校正的儀表，有功精度可達0.5S 級。”芯?？萍荚O(shè)計部總監劉小靈指出。

?

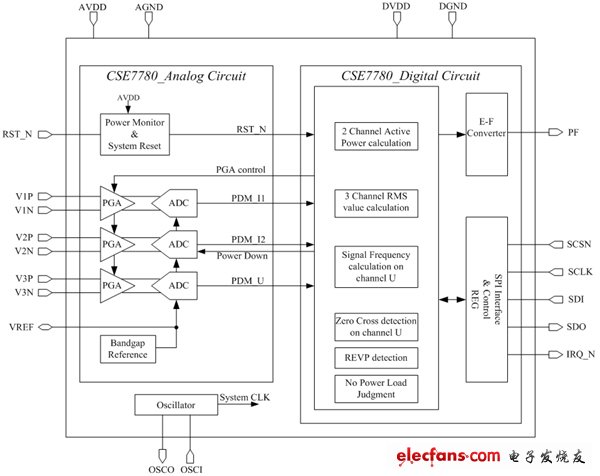

　　圖1：CSE7780內部結構框圖。

　　在過去的幾年里，數字電表計量芯片一直被ADI、TI、TDK、Cirrus Logic等國際公司把持，本土方案提供商如何取信于用慣了“洋品牌”的電表生產廠商?“客戶的對CSE7780的性能和穩定性完全可以放心，”劉小靈非常自信地解釋道，“CSE7780經過了深圳計量院的整表測試，能夠準確測量國網單相智能電能表各個參數，計量精度也完全滿足要求?！睋?jù)悉，基于CSE7780的整機方案還經過了EMC檢測以及專業的第三方認證機構信測科技驗證，在EMC等多方面均具有極佳的性能指標，完全符合新一代國網智能電能表的要求。為加強市場競爭實力，芯?？萍歼€針對本土電表廠商組建了一支專家級應用研發隊伍，為客戶提供基于CSE7780的包括了軟、硬件在內的完整參考設計(圖2)，客戶只需按照自己的設計要求在參考設計上稍加修改就能夠很快實現量產，可以大大縮短開發周期，加快產品上市。

?

　　圖2：基于CSE7780的國網單相智能表參考設計。

　　電力計量應用除了技術的高門檻外，市場的門檻某些時候可能更高，如何在這個國際廠商主導的領域成功攻城略地?對此，芯海科技似乎志在必得，“我們在電表領域已經耕耘多年，有豐富的客戶基礎與行業推廣經驗，”芯海科技營銷部總監魏東指出，“我們將積極推行代理商的發展路線，與本土有實力的整機企業和IDH緊密合作，給客戶提供更具綜合競爭優勢的“Turn Key ”方案，體現本土領先IC設計公司的優勢。”在前不久舉辦的第22屆電工儀器儀表展上，芯海科技就與長期服務于電表行業的芯海代理商上海本宏科技共同參展，向電表行業客戶展示基于CSE7780的智能單相計量IC的優勢。展出期間，極高的性價比以及成熟的產品方案受到很多電表客戶的關注。
