MAX16952是一款電流模式，同步PWM降壓控制器，設計用于從3.5V至36V的輸入電壓操作而使用的靜態電流僅為50μA無負載。從1MHz至2.2MHz的開關頻率可調，可通過外部電阻，可同步至一個外部時鐘至2.4MHz。MAX16952的輸出電壓是5V固定或可調從1V到13V引腳可編程。的寬輸入電壓范圍內，隨著其經營能力差在低電壓瞬變，使得它非常適合于汽車和工業應用。 MAX16955工作在固定頻率PWM模式和低靜態電流跳躍模式。它具有使能邏輯輸入，這是兼容高達42V的要禁用的設備，并降低其關斷電流為10μA。保護功能包括過流限制，過壓，欠壓和熱關斷和自動恢復。該器件還具有電源良好監視器，以紓緩電源排序 MAX16955可在熱增強型16引腳TSSOP封裝，帶有裸焊盤，規定工作在-40°C到+125°C汽車級溫度的范圍內。

　　關鍵特性

　　3.5V至36V的寬輸入電壓范圍

　　42V輸入瞬態差

　　在低電壓瞬變的高占空比

　　1MHz至2.2MHz的開關頻率可調

　　電流模式控制架構

　　可調(1V至13V)輸出電壓精度±2%

　　三種操作模式

　　50μA的超低靜態電流跳躍模式

　　強制固定頻率模式

　　外部頻率同步

　　最低的BOM計數，電流模式控制架構

　　電源良好輸出

　　使能輸入兼容3.3V邏輯電平至42V

　　電流限制，熱關斷和過電壓保護

　　-40°C至+125°C汽車級溫度范圍

　　汽車合格

　　圖表

?

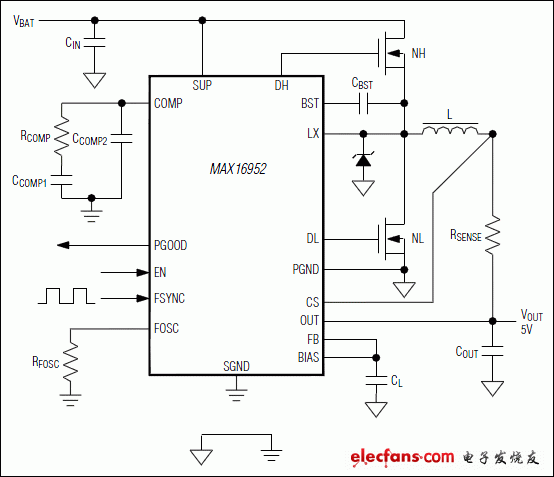

　　典型工作電路
