日常生活中經常會看到各種各樣的電池，各種電池都有各自的容量，同一種電池，放電電流不同，放出來的容量也會不同，平常我們使用的電池容量是怎么測試出來的呢？

　　電池有很多參數，如電池的標稱電壓、電池容量、最大輸出功率等等。大多數人最關心的也許是電池容量，電池容量是在一定條件下（放電率、溫度、終止電壓等）電池放出的電量，即電池的容量，通常以安培?小時為單位（簡稱A?H 表示）。

　　圖1 常見電池種類

　　一、不同的放電速率，不同的容量

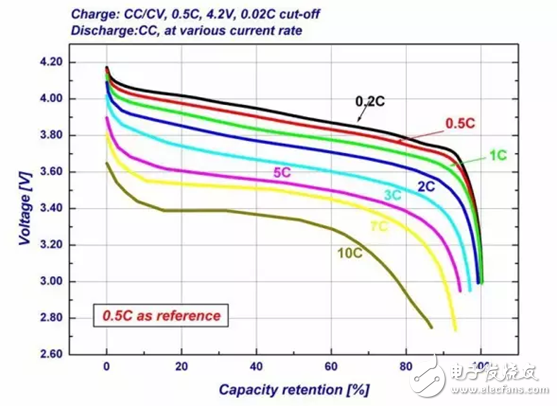

　　如圖2所示，電池放電電流不同，所能夠放出的容量不同，放電電流越大，能夠放出的電量越小。

　　圖2 電池放電曲線

　　二、電池容量測試

　　采用一臺ZEL6011來進行電池容量測試。ZEL6011的電流分辨率最小達到0.1mA，精度為0.05%，可滿足常見電池的測試需求。

　　1、測試前的接線

　　將電池的正負極直接接入電子負載輸入端。在大電流下，導線上的電壓降可能對測量帶來影響時，由于導線上的有電壓降，負載測量的電壓會偏低，為了消除這一現象，可以采用遠端補償?shù)慕臃▉硐妷骸Ｈ鐖D3所示

　　圖3 電池測試遠端補償接法

　　2、設置停止條件

　　使用電池測試模式測試電池時，需要先設置電池放電的停止條件。停止條件有：關斷電壓值、關斷容量值和放電時間，當三者中任意一種條件滿足時，則電池放電測試停止。

　　一般的測試重點關注并設置關斷電壓值，關斷容量值和放電時間這兩個參數設置為最大即可。

　　圖4 電池容量測試停止條件

　　3、上位機顯示電池放電曲線

　　使用ZEL6011電子負載的上位機進行測試。將電子負載和電腦連接后，開啟上位機軟件同樣先設定停止條件，再啟動電池放電測試，測試結束，上位機可記錄電池電壓和容量的關系曲線。

　　圖5 電池測試上位機顯示波形圖
?
