vga線接頭焊接方法(vga接口圖)

vga接頭焊接方法

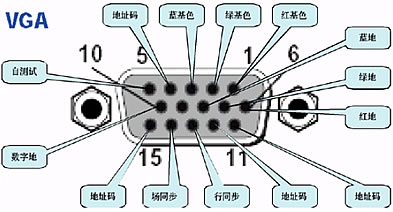

VGA接口的定義

管腳	定義
1	紅基色 red
2	綠基色 green
3	藍基色 blue
4	地址碼 ID Bit
5	自測試 ( 各家定義不同 )
6	紅地
7	綠地
8	藍地
9	保留 ( 各家定義不同 )
10	數字地
11	地址碼
12	地址碼
13	行同步
14	場同步
15	地址碼 ( 各家定義不同 )

計算機D15的焊接方法

選擇 3+4 計算機視頻線的傳統焊法為：（注意 D15 接頭一定選用金屬外殼）

3+4 線	D15
紅線的芯線	腳 1
紅線的屏蔽線	腳 6
綠線的芯線	腳 2
綠線的屏蔽線	腳 7
藍線的芯線	腳 3
藍線的屏蔽線	腳 8
黑線	腳 10
棕線	腳 11
黃線	腳 13
白線	腳 14
外層屏蔽	D15 端殼壓接

還有一種非常適用的焊接方法：就是在 D15 兩端的 5~10 腳焊接在一起做公共地，紅、綠、藍的屏蔽線絞在一起接到公共地上； 1 、 2 、 3 腳接紅、綠、藍的芯線； 13 接黃線； 14 接白線；外層屏蔽壓接到 D15 端殼。
