高速小封裝通用混合信號MCU和業界體積最小的 效率最高的單片以太網控制器CP220X組成的嵌入式以太網解決方案，普遍適用于工業控制，安防監控，銷售終端，家電等嵌入式以太網應用。提供的配套 TCP/IP 協議生成軟件及其他工具軟件使用戶設計更加快捷簡便，加快產品開發進度。

　　CP220X 采用5X5mm小封裝，比同類產品小95%的PCB布板面積。集成IEEE802.3的媒體存取控制器 （MAC）和 10BASE-T的物理層（PHY），兼容100/1000BASE-T網絡。具備自動極性檢測和校正，網絡接口的自適應功能，內置8K FLASH，使用戶不需外部配置EPROM，產品出廠設定的唯一的48位MAC地址，既簡化了用戶編程，又使客戶產品現場IP地址分配提供了方便。 30Mbps操作速度的高性能并行接口與MCU的通信更為高效?？梢栽?40℃到+85℃溫度范圍操作，電流消耗僅70 mA，相當于其它產品的三分之一。

　　Silicon Labs 提供的以太網產品開發套件包括硬件開發平臺和完整的軟件開發平臺，硬件平臺包括C8051F120的開發板，CP2200開發板，以及CP2201的評估 板，利用Silicon Labs提供的原理圖參考資料，用戶很容易設計其它MCU的硬件平臺。軟件平臺主要包括工具C8051 Keil鏈接庫的集成開發環境（IDE），MCU初始化設置工具。針對Silicon Labss以太網硬件平臺的TCP/IP協議堆棧（CMX Micronet TCP/IP協議堆棧）生成工具，用戶可根據實際需要產生各種TCP/IP和應用層軟件，而不要求用戶熟悉TCP/IP協議。由開發工具生成的軟件可以建 立以太網的鏈接，用戶只需加入客戶數據和客戶應用軟件就能完成全部軟件設計。

　　世強為支持客戶開發Silicon Labs的以太網解決方案，設計了PC機與C8051F120之間的UDP數據通信的解決方案。硬件連接如下：

　　軟 件設計思想：以工業控制，環境監控為應用范例，PC為上層主控單元，MCU為下層控制與數據收集單元。當MCU準備好時向PC發送準備就就緒信息，PC向 MCU發送命令，MCU接收后判斷命令錯誤時就丟棄，命令正確時反饋相應信息。數據以字符串形式表示。為了能方便地同時發送和接收數據，PC和MCU同時 打開兩個socket（一個servers專門接收數據，一個client 專門發送數據）。只要明確對方的端口號和IP地址就可以實現點對點或點對多點的可靠通信。

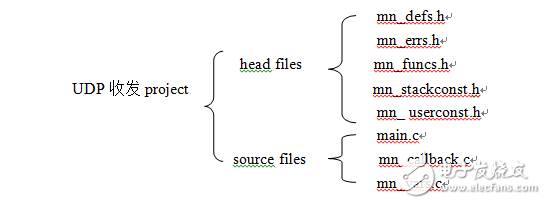

　　MCU端的軟件組成和產生方法：

　　整 個Project可以由Silicon labs提供的工具軟件如下圖所示的TCP/IP Configuration wizard 產生，可以得到UDP協議的框架（客戶只需針對硬件結構和所需的軟件功能進行選擇）?？蛻糁灰趍ain.c中調用TCP/IP 協議中的有關socket的函數及對存儲區的定義（Silicon Laboratories提供CMX Micronet TCP/IP協議堆棧函數的詳細使用說明），另針對PHY層不同器件進行修改。

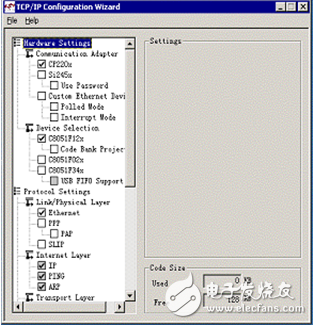

　　圖1：TCP/IP Configuration wizard使用圖解

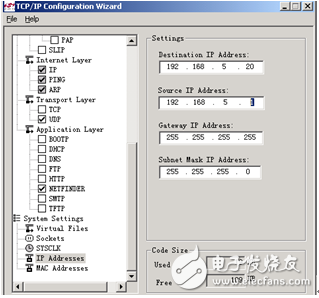

　　圖2：TCP/IP Configuration wizard使用圖解

　　PC端主控單元測試效果如下：

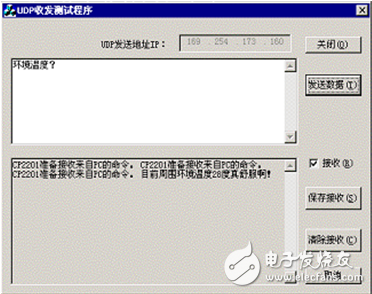

　　圖3：PC端主控單元測試效果

　　Silicon Labs的MCU因其高速（可達100MIPS），最小體積，低功耗，寬溫度范圍等特點非常適合應用在工業控制，安防監控監測等領域，而以太網作為各應用領域的上層控制和管理的通信是發展方向，Silicon Labs為業界提供了嵌入式以太網的最佳解決方案，提供的硬件和軟件開發工具使用戶以最短的時間完成產品的設計。

　　獲取更多方案及產品信息可聯系Silicon Labs 的授權代理商世強。
