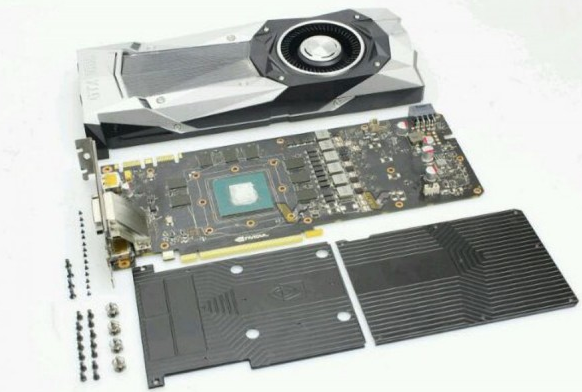

NVIDIA于上周發布了新一代顯卡GTX 1080/1070，技嘉、索泰、EVGA、Galax、InnoD等合作廠商預計將于本月底發售的首波產品將由公版Founders Edtion為先鋒。而現在外媒VideoCardz率先分享了GTX 1080的拆解圖片，在正式發售之前能夠讓我們窺探內部設計和相關配置。

工程師的巨大福利，首款P_C_B分析軟件，點擊免費領取

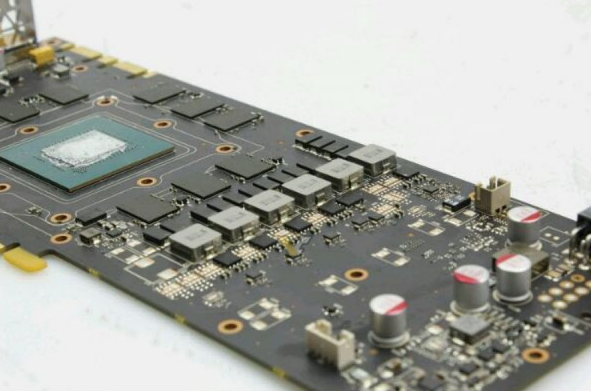

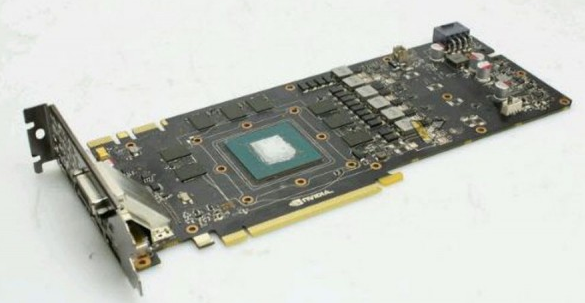

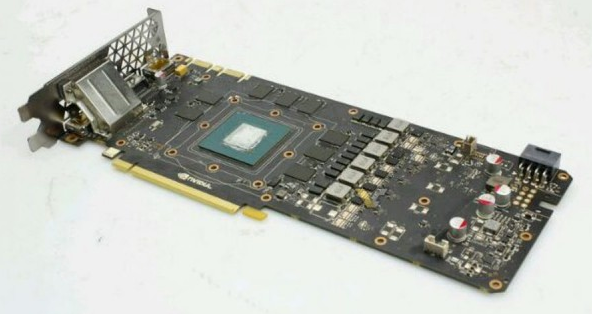

根據拆解圖片顯示NVIDIA GTX 1080上裝備了5+1功率相，要比GTX 980（4+1）要多，比GTX 980 Ti（6+2）要少。PCB主板比起GTX 980 Ti更像GTX 980，兩張卡每邊都共享8個內存模組。

不過由于GTX 1080預設耗電量較低，僅需要1組PCIe 8pin輔助電源，因此電源回路設計規模和用料數量等都進行了刪減。NVIDIA為額外電源接口預留了空間以便于一線廠商（AIBs）能夠手動調整公版。

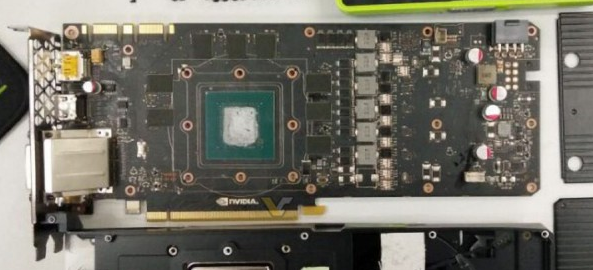

GTX 1080 PCB

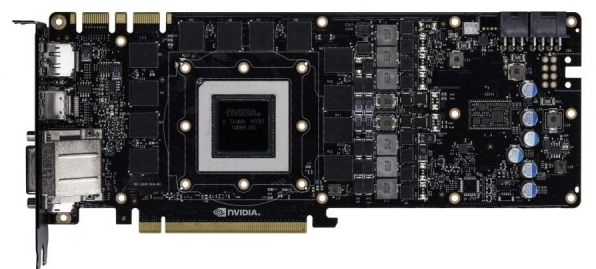

GTX 980 Ti PCB

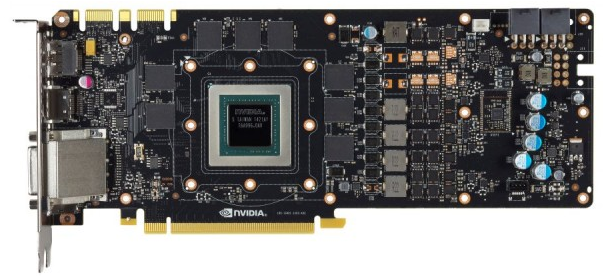

GTX 980 PCB

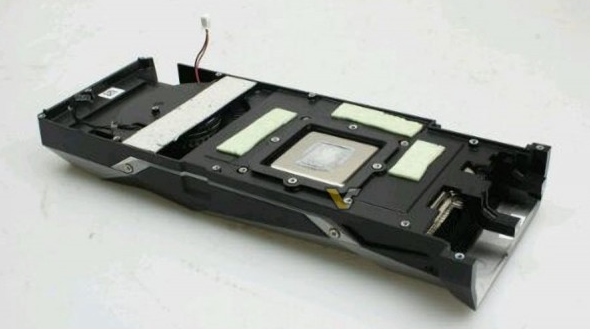

目前很難確定螺絲孔適配老的背板，不過這對于那些已經擁有定制風扇、或者滿足AIO散熱解決方案采用特制背板的用戶來說是非常重要的。

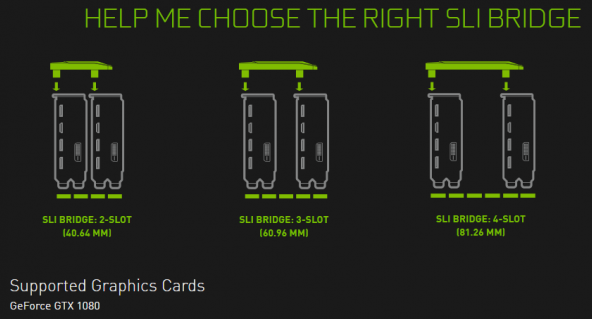

全新的主板裝備了兩個SLI交火橋。
