連續時間系統的復頻域分析

音頻提綱：（文字簡略而枯燥，語音才更加詳細生動哦）

連續時間系統的復頻域分析可以總結為如下三個方面的內容：

圖1

一、利用單邊拉氏變換求解LTI系統的響應

1、微分方程的求解

描述連續時間LTI的是常系數的線性微分方程，也就是，由y(t)以及y(t)的各階導數和x(t)以及x(t)的各階導數，乘上相應的系數（常數），加加減減組合成的等式。這個時候，拉氏變換的時域微分特性就大有用武之地了。

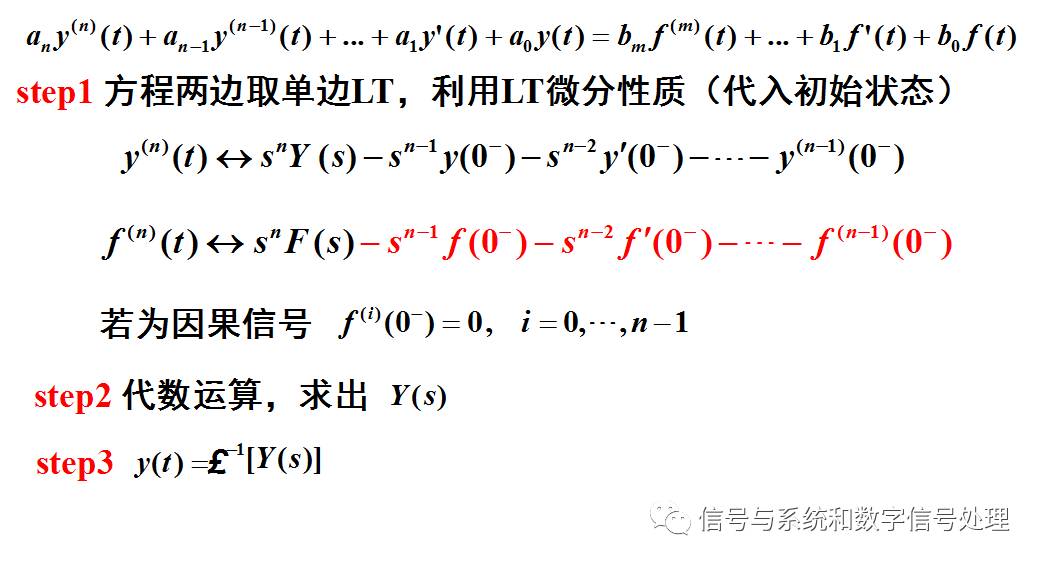

方程兩邊取單邊LT，利用LT微分性質，就將時域的微分方程，轉變成了s域的代數方程（由X(s)、Y(s)以及系統的初始狀態y(0-)、y’(0-)......組成），這樣，做一個簡單的代數運算，就可以求出Y(s)，再求反變換就得到y(t)，這個y(t)是全響應。

圖2

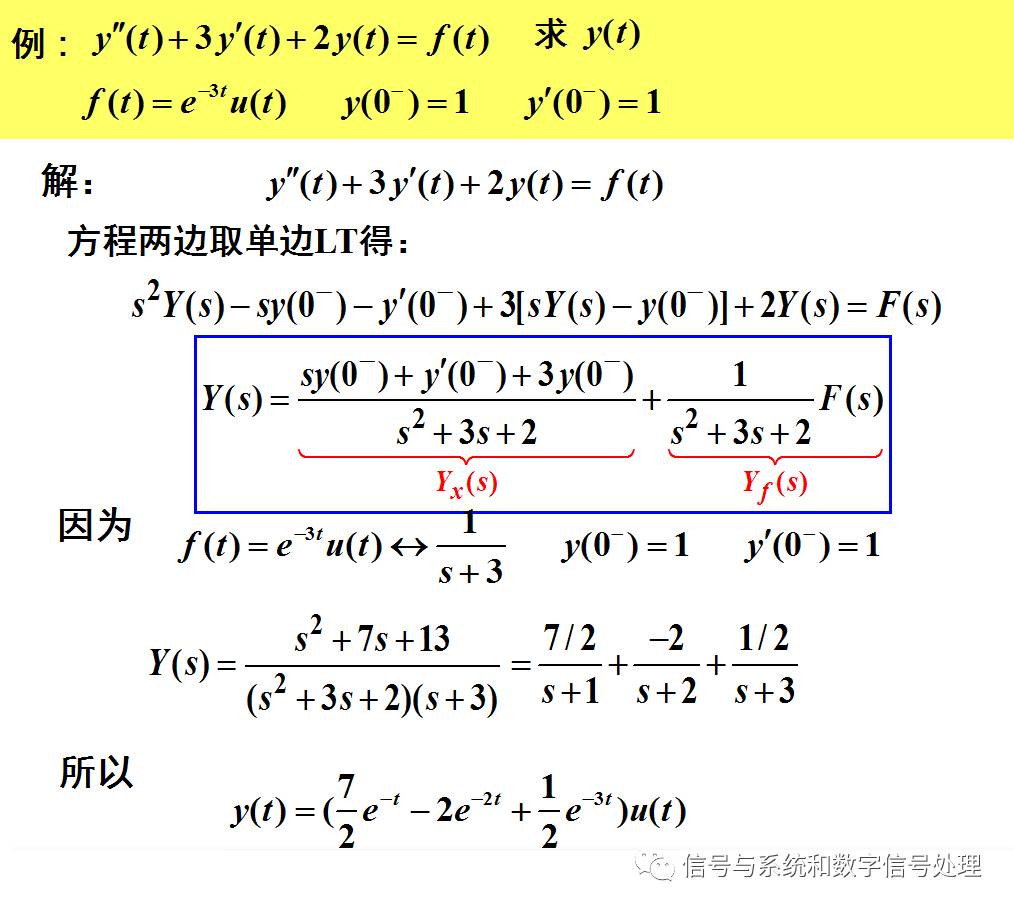

如果要分別求解零輸入響應和零狀態響應，也很容易。要在求解過程中就分開，看下題，把X(s)放在一堆，初始狀態y(0-)、y’(0-)......等等放在一堆，那前者就是零狀態響應的拉氏變換，后者就是零輸入響應的拉氏變換。

圖3

2、電路系統的求解

當然可以先列出電路系統的微分方程，然后利用s域求解方法求解之。但更簡便的方法是，利用電阻、電容、電感的復頻域等效模型替換，將電路轉換為復頻域的等效電路，直接列出代數方程。

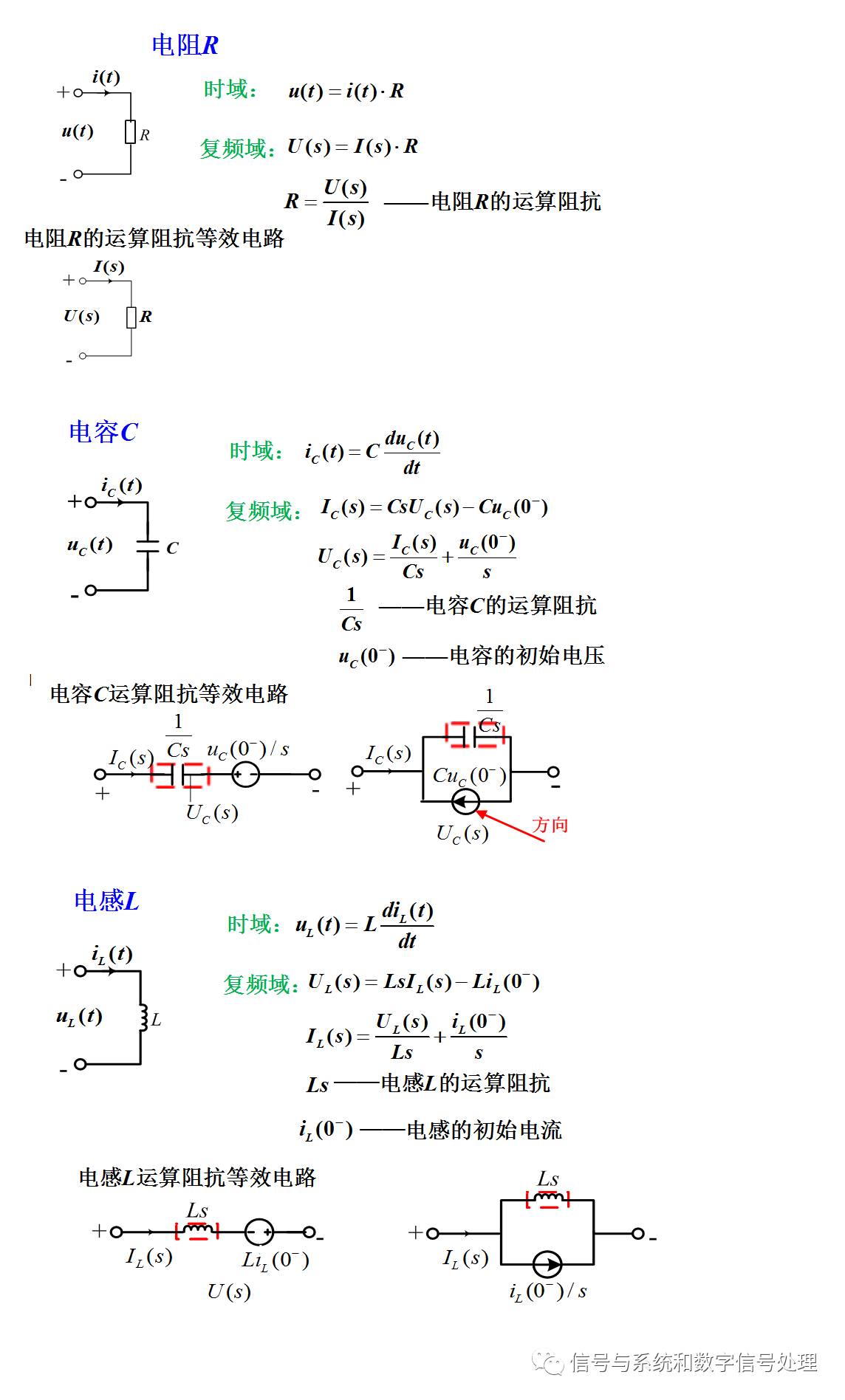

下圖4是電阻、電容和電感的時域及復頻域的等效模型。

圖4

這樣，將電路系統轉換成s域的等效模型之后，利用KVL或KCL列出方程（這個就是代數方程了），求出Y(s)，再求拉氏反變換即可得出y(t)。

二、利用系統函數分析系統特性

1、系統函數

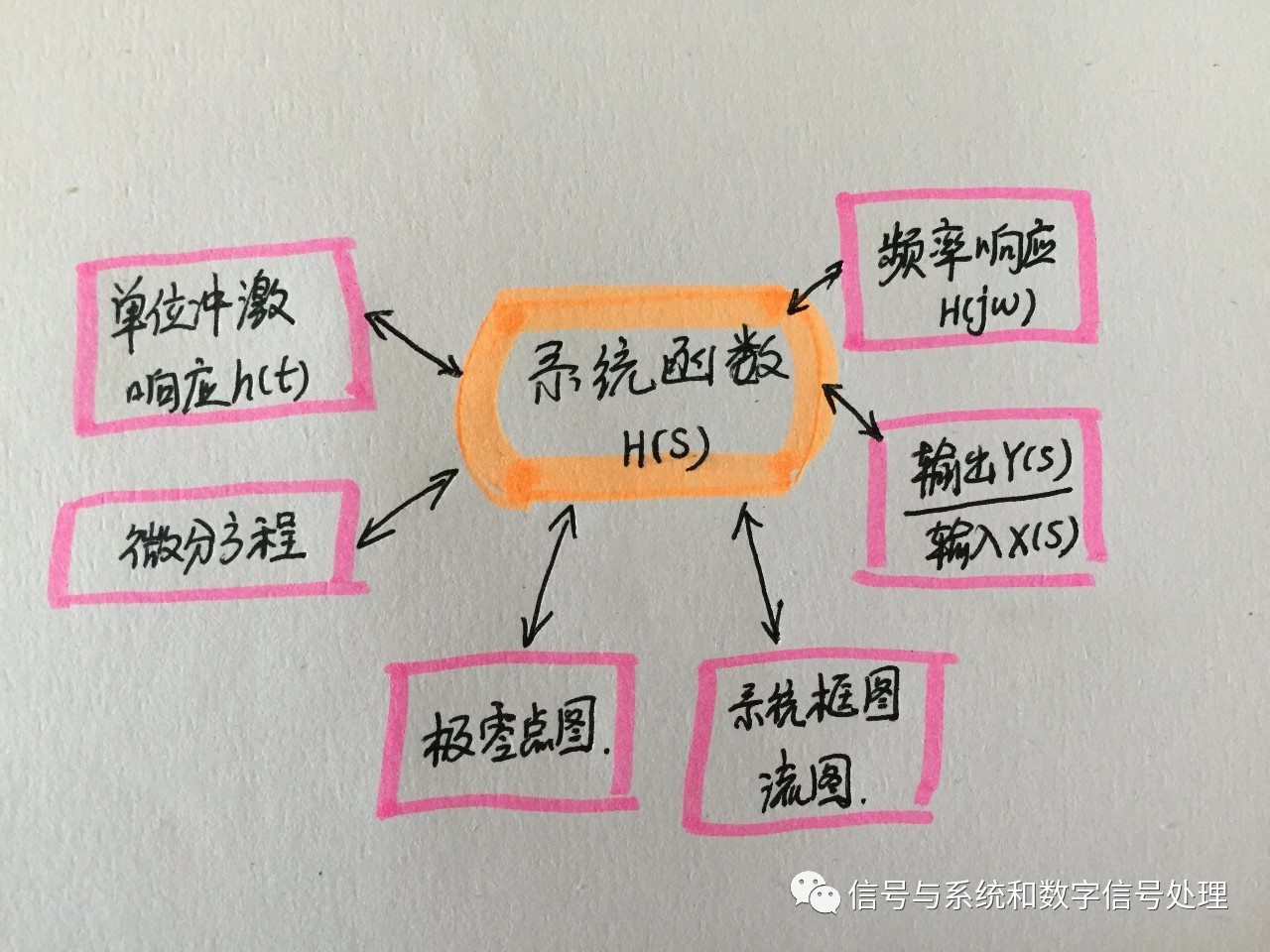

系統函數H(s)是誰？

H(s)與h(t)的關系：是單位沖激響應h(t)的拉氏變換；

H(s)與輸入/輸出的關系：是Y(s)/X(s)；

H(s)與H(jw)的關系：H(jw)=H(s)|s=jw

H(s)與微分方程的關系：

H(s)與極零點圖的關系：

H(s)與系統框圖、流圖的關系：

圖5

2、穩定性分析

定義：輸入有限，則輸出一定有限（BIBO）

從時域上看：h(t)滿足絕對可積

從復頻域上看：

收斂域：包含虛軸

極點位置：對于因果系統，所有極點均位于左半平面

勞斯——霍爾維茨準則（但是需要注意，只適用于判斷連續時間因果系統的穩定性，而且必須計算到n+2行才有意義）

3、系統函數極零點對濾波器特性的影響

系統的幅頻特性=各零點矢量長度之積/各極點矢量長度之積

系統的相頻特性=各零點矢量相角之和 - 各極點矢量相角之和

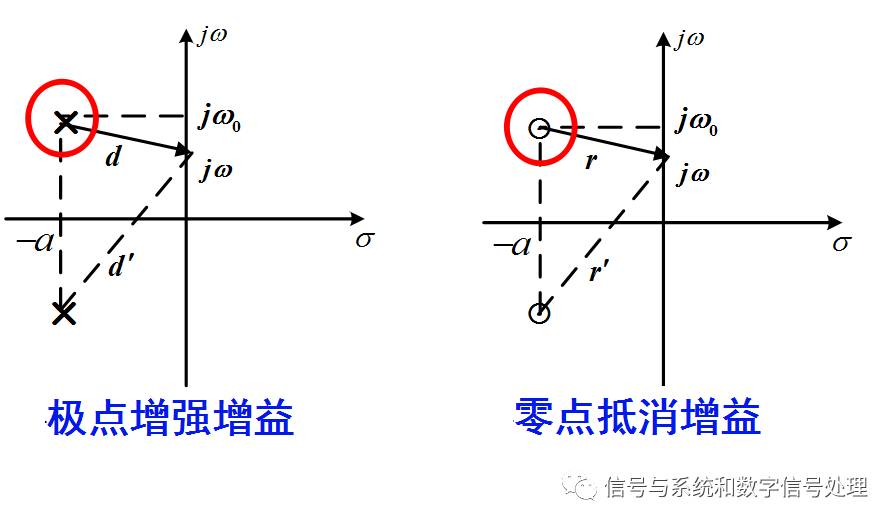

極點對幅頻特性的影響——極點增強增益。

極點對頻率選擇性的影響是：使得w0處的增益增強。

隨著極點愈靠近虛軸（a減?。?，增強效果愈明顯。如果是高階極點，增強效果也愈明顯。

共軛極點的存在并不會顯著改變w0附近的頻率選擇特性。

零點對幅頻特性的影響——零點抵消增益。

零點對頻率選擇性的影響是：使得w0處的增益減小。

隨著零點愈靠近虛軸（a減小），減弱的效果愈明顯。當零點在虛軸上時，使w0處增益為零。

圖6

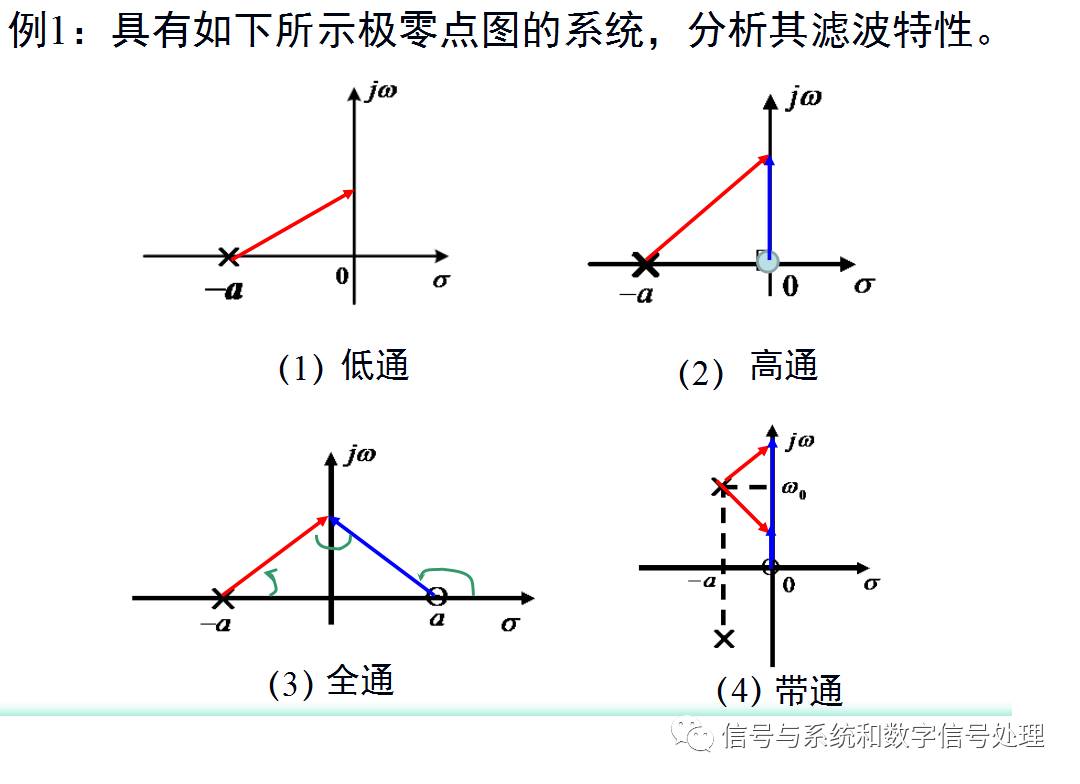

下面給一個典型了例題，根據極零點圖判斷系統的濾波特性。

圖7

三、系統框圖與實現

梅森公式是橋梁，可以很方便地在系統函數和流圖或框圖之間轉換。在自動控制、數字信號處理等課程中也有應用。因為內容比較簡單，這里不再贅述。
