最近工程上遇到西門子200、smart與多臺組態王連接的問題，也從百度上搜索了這些問題，但都說的不明白或者有不妥之處，經過工程實踐獻出些許經驗:

1.200與多臺組態王的連接

CP243-1的連接資源為8個S7資源，1個PG資源

打開200編程軟件使用以太網向?qū)渲肅P243-1

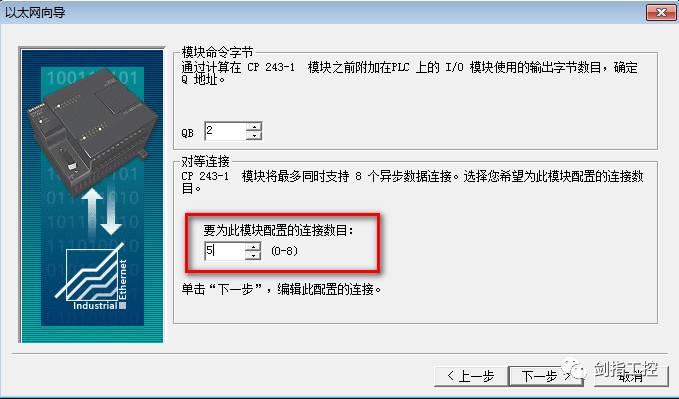

圖①

建議圖①多配置幾個連接，省得以后再來修改連接數目，這里說的連接數目就是S7連接。

圖②

如圖②，本地的TSAP是讀取模塊后有的，不可更改;遠程的TSAP可以從11.00往下排（比如12.00、13.00、14.00等）。

配置完成后CP243-1模塊重新上電，使配置生效！

然后安裝組態王的200驅動

安裝完成后打開組態王安裝目錄下的DRIVER文件夾，找到

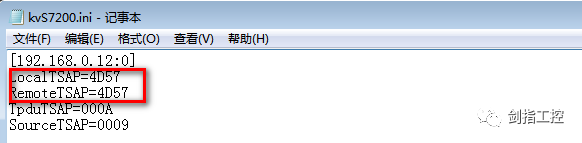

雙擊打開如圖

按照網上的說法，這個確實能使組態王連上200，但是有新的問題出現，這個驅動寫的LocalTSAP=4D57 RemoteTSAP=4D57經測試占用的是PG資源，200的PG資源只有一個，占用后電腦不能用網線上下載程序以及監控程序，占用200的PG資源會使CP243-1模塊上的CFG燈亮黃色（如下圖），并不能實現200與多臺組態王的連接。

如何解決此問題呢，可對kvS7200.ini文件做以下修改：

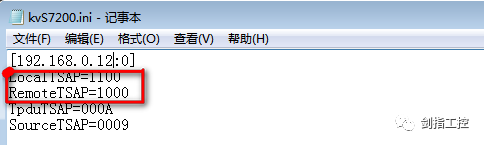

此時的LocalTSAP、RemoteTSAP對應的是CP243-1建的那幾個S7連接（注：此文件中的LocalTSAP、RemoteTSAP和CP243-1配置中的本地TSAP、遠程TSAP是相反的），這樣修改后比如你連第一臺組態王就可以用LocalTSAP=1100 RemoteTSAP=1000，第二臺組態王用LocalTSAP=1200 RemoteTSAP=1000，以此類推，就能實現多臺組態王與200的連接。

2.200smart與多臺組態王的連接

如上文安裝組態王的200驅動

安裝完成后打開組態王安裝目錄下的DRIVER文件夾，找到

雙擊打開如圖

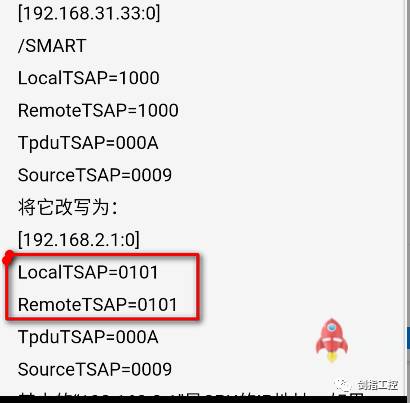

然后按照百度修改文件的方法進行修改，如圖

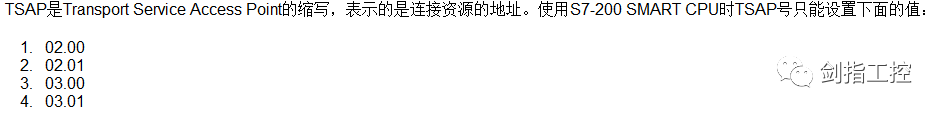

經實驗，修改后可以連上，但不能用smart軟件監控程序，故判斷這個0101占用的是PG資源，并不能實現200smart與多臺組態王的連接；查閱手冊后得知smart也是有8個S7資源且可用的TSAP號只有四個

一開始弄不明白為什么可以建8個S7連接，后來測試了下才發現原來是這樣理解的：每一個TSAP號都可以建8個S7連接（例如你可以8個S7連接都使用02.00這個TSAP號，其他三個同理）。

故可以對

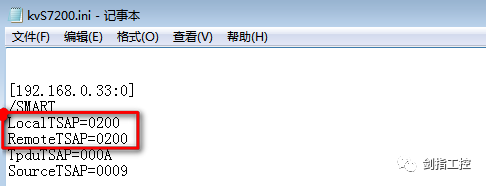

這個文件做以下修改

修改后經測試200smart可同時連上3臺組態王（當時工程只有3臺電腦）。
