“萬物互聯”時代，硬件和軟件向來不分家。從第一款網易云音樂藍牙播放器車充開始，網易已經在物聯網上進行了一番探索。如今網易又推出了一款USB智能接線板，同其他業界大佬一樣，開始著手布局智能硬件領域，一起來看看這款插線板有著怎樣的顏值與性能。

一、產品開箱

網易USB智能接線板采用白色紙盒包裝，簡潔明朗的包裝風格，只在正面印有“網易”二字以及域名。

產品的相關信息全部印到了包裝盒背面。

產品型號：XCD-01-3A4U

產品尺寸：270x50x30mm

產品接口：3個國標插孔，4個USB接口

額定參數：250V/10A Max

浪涌能力：1700J

尖峰電流：15000A

USB單口輸出：5V2.4A，帶有智能識別功能

USB口總輸出：5V4A

監制：杭州愿償科技有限公司

制造商：深圳市元創時代科技有限公司

具備防浪涌、防尖峰電流的能力。

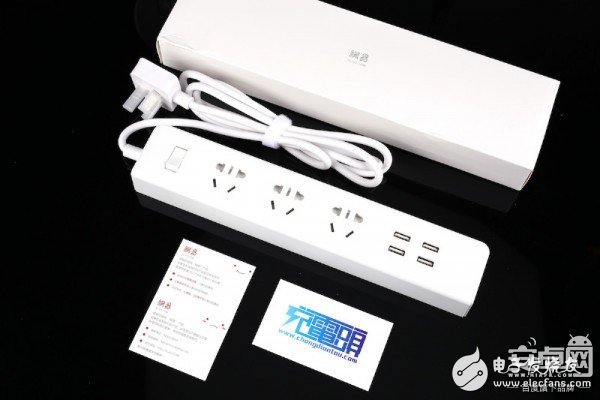

取出插線板，內部附有一份說明書。

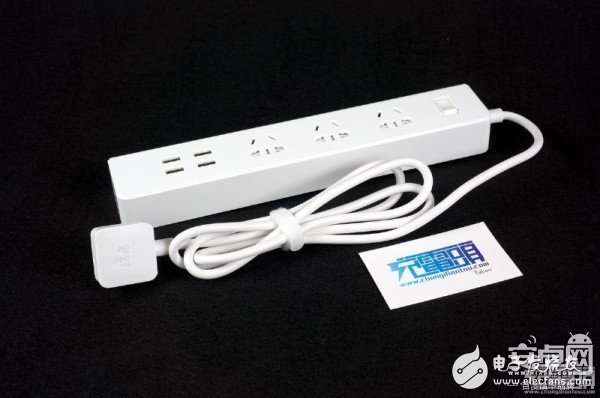

機械開關以及國標插孔，外殼采用ABS+PC阻燃材料，防火耐高溫。

插頭以及USB輸出口特寫，插頭上有繁體“網易”二字。

四周有圓弧倒角。

從這個角度可以看到兒童安全防護門。

底部同樣是產品參數以及相關認證，這里不再贅述。底部四角分別有四個防滑膠兼螺絲孔位。

二、做工拆解

撬開防滑墊可以看到螺絲，螺絲種類為三角形防拆螺絲。

卸除4顆螺絲后，底蓋通過8個卡子與殼體固定，可以無損拆開。

開關部分。

銅條部分。

USB模塊部分，PCB上印刷信息透露了排插生產制造商為Orico。

插孔方面，帶有兒童保護門。

繼續卸除4顆防拆螺絲，把部件反過來。

過載和防浪涌模塊電路板正面，可以看到一個開關，開關上有 OFF 和 RESET 字樣，但是不拆開始看不到的；左側有 LED 指示燈，這個 LED 指示燈亮度不低，光線可以透過塑料外殼，也就是開關處于打開的狀態時，可以從外面看到一個亮度適中的指示燈。藍色的是VDR的防雷壓敏電阻 14D561K 。

與插頭接觸最關鍵的部分，網易排插使用了一體銅條結構，厚度為0.5mm。相比起導線人手焊接連接各個模塊一體銅條擁有更好的安全性，而且大電流下發熱也可以通過銅條均勻散熱，避免熱積聚發生融化危險。

USB模塊部分，輸入電容是400V 10uF x4。

2個共模電感、X電容、保險。

USB輸出濾波電容為一個10V電解電容以及一個6.3V 820uF固態電容。

光耦。

這顆芯片功能不詳。

來自BCD的初級控制芯片。

次級PWM芯片是來自美國 MPS 公司的 MP6901DJ，同步整流方案。

4個USB口都帶識別功能，由2個識別芯片提供。拆解到此結束。

三、性能測試

接下來對四個USB孔進行性能測試，四個USB輸出孔標記如下：

輸出能力測試：

從步進曲線圖可以看到，4個USB輸出口均帶有線損補償。其中1口與2口的輸出性能完全一致，表現為步進曲線重合。3號與4號口輸出性能其次，但是四個USB口的差別微乎其微。4個USB口的輸出性能都超過EBD-USB的負載的量程4A，所以這里只統計到了4A的電流。

在對十款主流手機、平板的測試中，網易USB智能云接線板的4個USB接口均能夠兼容這些設備，差異性不大，且都能智能識別蘋果設備，在為iPad Air2和iPhone6S充電時，充電功率媲美原裝。

同樣對于幾款主流的移動電源，4個USB接口均在9W以上，接近5V2A輸出。在對樂視LeUPB-503T 10000mAh快充移動電源的測試中，電流可以達到2.7A，大大超過標稱的5V2.4A，非常不錯。

評測總結：網易這款USB智能插線板顏值與性能兼顧，尤其是兒童安全門、過載保護開關等安全細節配置一應俱全，同時還有防雷防浪涌的功能，4個USB輸出單口輸出能力均超過20W，且還支持蘋果設備全速充電。通過拆解可以看到網易排插接插件采用了一體銅條結構，使用美國MPS同步整流技術，4USB口都支持自動識別功能，做工與用料都達到業界領先水準，售價僅為58元，性價比非常高。
