一、使用場景

異地設備間通過互聯網進行通訊，如A地紅外感應監測是否有人進入監控范圍，通過貝殼物聯平臺通知B地蜂鳴報警器進行報警。

二、實現原理

A地人體紅外感應模塊監測到有人進入監控范圍產生高電平，告知已連接貝殼物聯平臺的esp8266（NodeMCU固件），發送信息至B地的Arduino+W5100，B地設備接收的有人進入監控范圍信息后，控制蜂鳴器蜂鳴和LED燈亮。

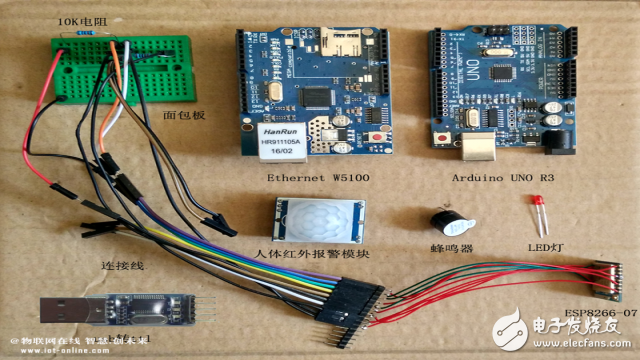

三、所需硬件

異地設備間物聯通訊

Arduino uno R3 ×1

Ethernet W5100 ×1

蜂鳴器 ×1

LED燈 ×1

電阻10K ×3

ESP8266-07（12、12E）

人體紅外感應模塊

Usb轉ttl模塊（用于寫入esp8266代碼）

面包板 ×2

連接線 若干

四、接線

1、A地監測設備

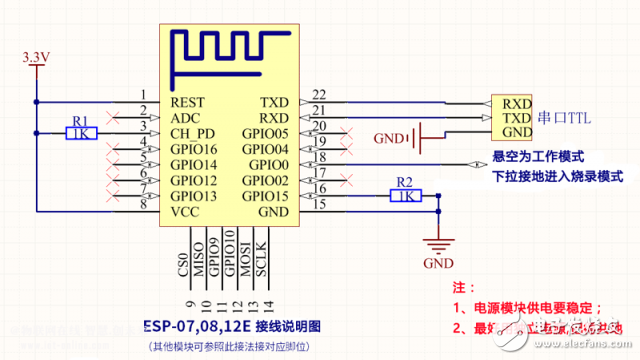

esp8266接線圖

人體紅外感應模塊

VCC----5V

GND----GND

OUT----GPIO14

2、B地報警設備

Arduino uno R3 與 Ethernet W5100上下插接

五、代碼修改寫入

本站所有公開代碼托管于GitHub，方便大家使用和共同參與完善，地址：https://github.com/bigiot

進入以上鏈接，依次點擊 bigiotArduino -》 Download ZIP下載。

下載代碼后解壓。

A地監測端ESP8266（NodeMCU固件）代碼位于：

bigiotArduino/examples/ESP8266/NodeMCU/hongwai

將文件夾下的init.lua和hongwai.lua，修改路由器信息和設備信息后，寫入ESP8266

報警端代碼位于：

bigiotArduino/examples/W5100/fengming

將文件夾下fengming.ino，修改設備信息后，寫入Arduino開發板。

六、驗證

查看監測端和報警端是否同時在線，如果不在線，檢查代碼和接線。

遮擋人體紅外檢測模塊查看蜂鳴器和LED燈是否有變化。
