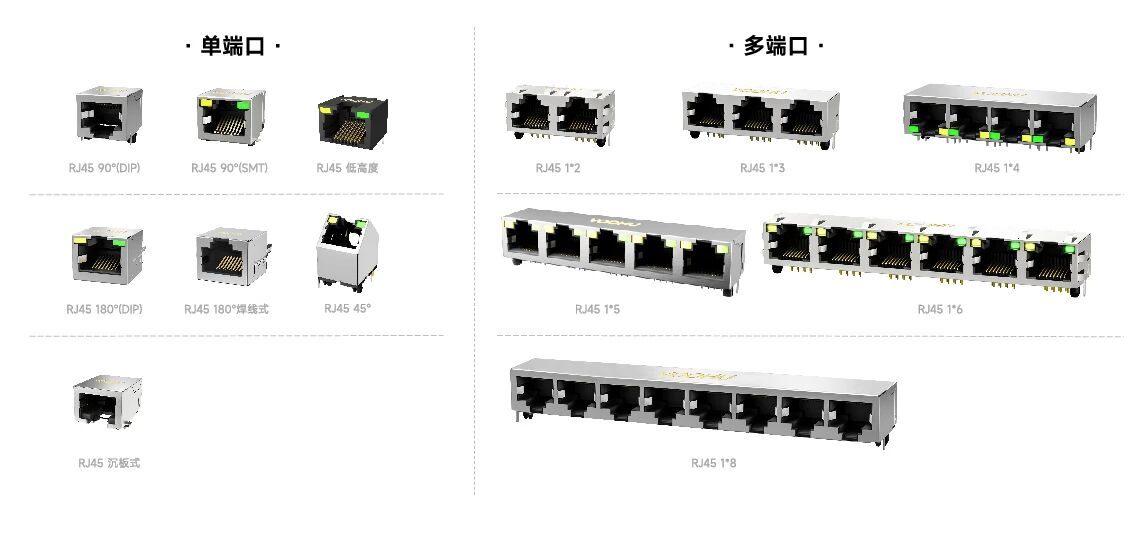

RJ45是布線系統中常用的一種信息插座連接器，廣泛應用于通信引出端。它由插頭（通常稱為水晶頭）和插座（模塊）兩部分組成，其中插頭設計有8個凹槽和8個觸點（8P8C），確保穩定可靠的電氣連接。

“RJ”是“Registered Jack”的縮寫，意為“注冊的插座”，這一術語源自FCC（美國聯邦通信委員會）的標準和規章，用于描述公用電信網絡中的接口類型。在計算機網絡領域，RJ45特指標準的8位模塊化接口，是現代以太網連接不可或缺的一部分。

一、RJ45網口的接口概述

1、核心組件與特性

模塊化插孔：RJ45插座的核心部件是其模塊化插孔，內部采用鍍金的觸點設計，以確保高質量的電接觸和穩定的連接性能。當水晶頭插入時，通過物理摩擦進一步增強了接觸的穩定性。

鎖定機制：RJ45插孔具備整體鎖定功能，這意味著一旦插頭插入，會形成一個穩固的連接，提供良好的機械強度，防止意外拔出。

接線方式：在RJ45模塊中，雙絞線通過“U”形槽進行連接，這種設計簡化了布線過程，并允許模塊輕松安裝于面板或其他信息出口裝置上，同時保證了連接的安全性和便捷性。

2、應用場景

RJ45接口廣泛應用于計算機網絡、電話系統以及其他需要高速數據傳輸?shù)膱?chǎng)合。它的設計不僅支持高效的電信號傳輸，還方便用戶快速且安全地建立或斷開網絡連接。

二、RJ45網口的引腳定義

RJ45接口是現代網絡通信中最為常見的連接器之一，適用于多種以太網標準。下述以太網標準中，除了光纖接口外，其他類型的接口都采用了類似的引腳分配方案來處理數據的接收與發送。特別是對于使用雙絞線的10BASE-T和100BASE-TX標準，它們共享相同的引腳定義，這使得這兩種技術之間的互操作性變得簡單而直接。而對于光纖接口，則需要特別注意其特有的連接方式和工作原理。以下是幾種主要以太網接口的引腳定義及其特點。

1、10BASE5（粗纜以太網）

接頭類型：T型接頭

信號傳輸：使用1、2、3、6號管腳進行接收和發送信號。

接地：4、5、7、8號管腳用于接地。

2、10BASE2（細纜以太網）

接頭類型：BNC接頭

信號傳輸：通過1、2、3、6號管腳處理接收和發送信號。

接地：4、5、7、8號管腳同樣用于接地。

電纜類型：專為細同軸電纜設計。

3、10BASE-T 和 100BASE-TX（雙絞線以太網）

這兩種標準均采用相同的引腳配置，適用于非屏蔽雙絞線（UTP），如Cat5或更高級別電纜。

線序：橙白、橙、綠白、藍、藍白、綠、棕白、棕。

信號傳輸：（1）1、2號管腳用于發送數據（TX+ 和 TX-）；（2）3、6號管腳用于接收數據（RX+ 和 RX-）。

接地：4、5、7、8號管腳作為未使用的備用或接地端子。

4、100BASE-FX（光纖以太網）

接頭類型：SC或ST型光纖接頭。

信號傳輸：盡管傳統上提及1、2、3、6號管腳用于信號傳輸，但實際上光纖接口并不使用金屬引腳，而是通過光信號進行數據傳輸。

注釋：對于光纖接口，通常不涉及物理上的“接地”概念，因?yàn)楣饫w是非導電介質。

三、RJ45網口的PCB設計

在設計布局布線前需要了解以太網轉換芯片和其相關組件的連接方式。以太網轉換芯片是一種將數據轉換為以太網信號的芯片，通過它可以將數據發送到網絡中，也可以將數據從網絡中接收過來。在設計中，需要考慮以下幾個方面。

1、布局原則

芯片與變壓器間距：確保以太網轉換芯片和變壓器之間的距離盡可能短，建議不超過5英寸。如果RJ45接口自帶變壓器，則應將轉換芯片緊鄰RJ45放置。

交流端接電阻位置：根據芯片資料的要求進行放置，通常應靠近以太網轉換芯片。

2、布線規則

差分信號對（TX+/TX- 和 RX+/RX-）：（1）盡量走表層，保持兩組差分對之間至少4倍線寬的間距；（2）對內的等長約束為5mil，但兩組差分對間無需等長匹配。

LED信號（#9~#12管腳）：布線寬度需達到10mil以上。

關鍵信號（#4~#5管腳）：布線寬度增加到10~20mil。

3、RJ45接口處理

挖空處理：在RJ45接口周圍進行挖空處理，減少干擾。

橋接電容：外殼地與DGND之間的橋接電容應靠近外殼地管腳放置，并加粗走線。

地線間距：確保外殼地與GND之間的距離至少為2mm。

4、變壓器處理

多層挖空：變壓器下方所有層均需進行挖空處理。

非差分信號布線：除差分信號外，其他信號線寬度應設置為20mil以上。

地網絡連接：變壓器地網絡的回流路徑應通過粗線連接。

千兆以太網布線：（1）優先選擇最優信號層進行差分對布線；（2）控制過孔數量不超過2個，換層時應在200mil范圍內增設回流地過孔。

5、以太網轉換芯片處理

GMII接口布線：（1）發送和接收部分要分開布線，避免混合布線，兩者之間保持3W間距；（2）分別保證發送和接收總線等長，等長范圍控制在100mil內。

信號質量保障：（1）在布線過程中盡量減小信號反射和串?dāng)_，確保信號完整性；（2）注意阻抗匹配問題，特別是發送和接收總線間的匹配。

四、RJ45網口的PCB可制造性設計

為了確保RJ45接口在PCB上的可靠性和制造可行性，設計時應考慮以下幾個關鍵方面。

1、管腳處理

防氧化保護：采用鍍金或鍍錫等表面處理工藝，以防止氧化并確保長期穩定的電氣接觸。

2、管腳排列與標識

精確匹配：確保RJ45接口的管腳排列與對應的網絡模塊完全匹配，避免錯焊和漏焊。這需要在PCB設計軟件中仔細核對管腳編號和位置。

清晰標識：為每個管腳添加標簽，明確標注其位置和功能，便于生產和調試過程中的識別。

3、焊盤設計

焊盤尺寸：設計足夠大的焊盤，增加金屬填充量，以提高焊接質量和焊點的機械強度。大焊盤有助于減少虛焊、冷焊等常見焊接缺陷的發生。

4、布線與熱管理

溫度影響控制：考慮到焊接過程中產生的高溫可能對周邊元件造成損害，采取以下措施：（1）優化布線布局：調整布線方向，使敏感元件遠離高溫區域；（2）散熱設計：適當添加散熱片或其他散熱結構，幫助分散熱量；（3）材料選擇：使用耐高溫材料，確保即使在高溫環境下也能保持元件性能穩定。
