前 言

本文檔主要演示Linux系統開發流程。包括LinuxSDK的配置與編譯、U-Boot、Kernel及Rootfs的開發，以及系統鏡像的替換方法。同時介紹系統鏡像的打包與解包、關鍵計算單元(CPU、GPU、NPU)和內存子系統(DDR)性能策略配置與管理的詳細步驟，旨在幫助開發者完成系統開發。

開發環境

Windows開發環境：Windows1064bit、Windows764bit

Linux開發環境：VMware16.2.5、Ubuntu20.04.6 64bit

LinuxSDK：LinuxSDK-[版本號]（基于rk3562_linux_sdk_release_v1.2.0）

系統版本：Tronlong-Desktop 20.04（類Ubuntu）、Linux-5.10.209、U-Boot-2017.09

交叉編譯工具鏈：

應用開發交叉編譯工具鏈：aarch64-linux-gnu-gcc（版本為9.4.0）

U-Boot開發、內核開發：gcc-arm-10.3-2021.07-x86_64-arm-none-linux-gnueabihf

備注：本文基于2GByte LPDDR4X、16GByte eMMC配置單板機進行演示。

術語表

為便于閱讀，下表對文檔出現的關鍵術語進行解釋；對于廣泛認同釋義的術語，在此不做注釋。

注意事項

（1）單板機默認鏡像（已包含對應的設備樹文件）支持創龍科技EX-TLBaseUART擴展板、EX-TLMultiUART擴展板、EX-TLMultiETH擴展板的外設，更換不同擴展板無需手動切換設備樹文件。

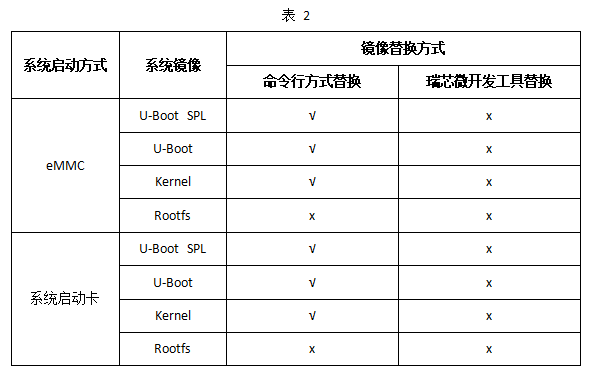

（2）Linux系統各鏡像可通過命令行方式和瑞芯微開發工具替換，具體如下表所示。

備注：Rootfs鏡像需參考“完整鏡像打包與解包”章節打包成完整系統鏡像后才能替換。

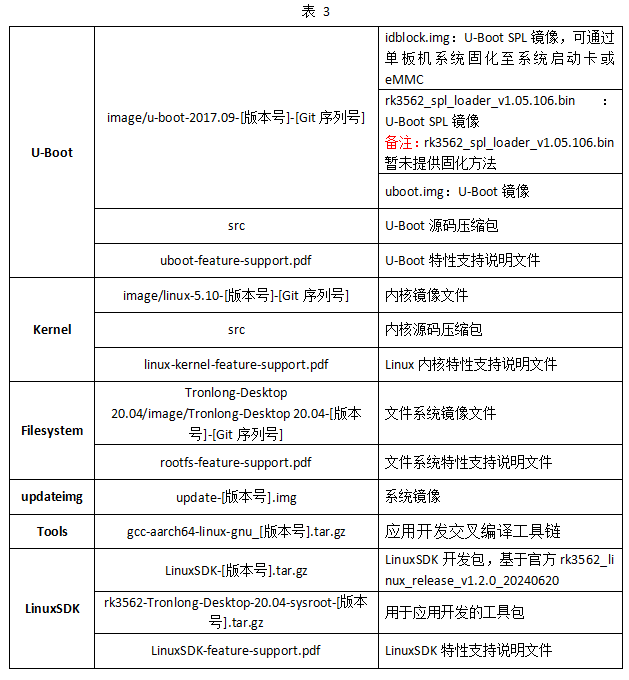

（3）Linux系統相關軟件包位于產品資料“4-軟件資料Linux”目錄下，具體如下表所示。

備注：我司推薦使用最新版本的LinuxSDK，亦可根據“4-軟件資料LinuxLinuxSDKLinuxSDK-feature-support.pdf”的變更說明，自行替換對應模塊（如device/rockchip）至舊版本LinuxSDK進行使用。

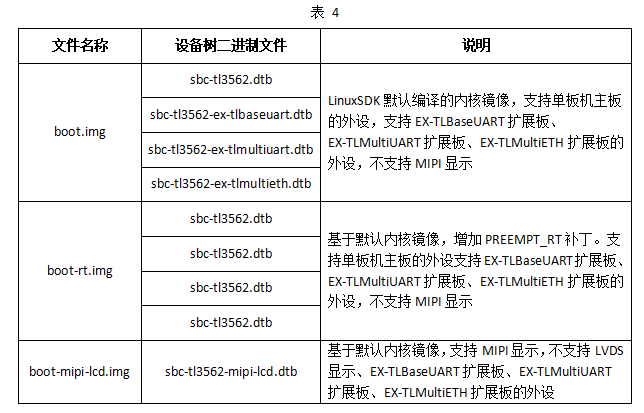

（4）我司提供的單板機內核鏡像已包含設備樹編譯后的二進制文件(.dtb)，具體說明如下：

1LinuxSDK安裝

1.1安裝依賴軟件

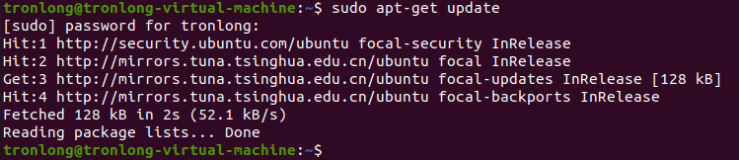

請先執行如下命令，更新軟件列表。

Host# sudo apt-get update

圖 1

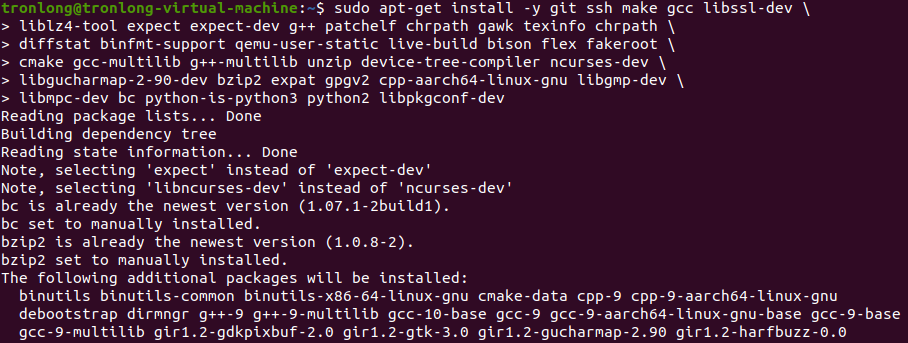

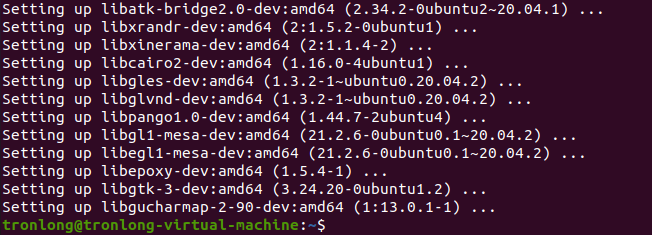

執行如下命令，安裝LinuxSDK開發包依賴的庫和工具集。

備注：安裝過程中，請保證Ubuntu可正常訪問互聯網，若提示"*** is already the newest version ***"表示該軟件已安裝，請忽略。

Host# sudo apt-get install -y git ssh make gcc libssl-dev

liblz4-tool expect expect-dev g++ patchelf chrpath gawk texinfo chrpath

diffstat binfmt-support qemu-user-static live-build bison flex fakeroot

cmake gcc-multilib g++-multilib unzip device-tree-compiler ncurses-dev

libgucharmap-2-90-dev bzip2 expat gpgv2 cpp-aarch64-linux-gnu libgmp-dev

libmpc-dev bc python-is-python3 python2 libpkgconf-dev

圖 2

圖 3

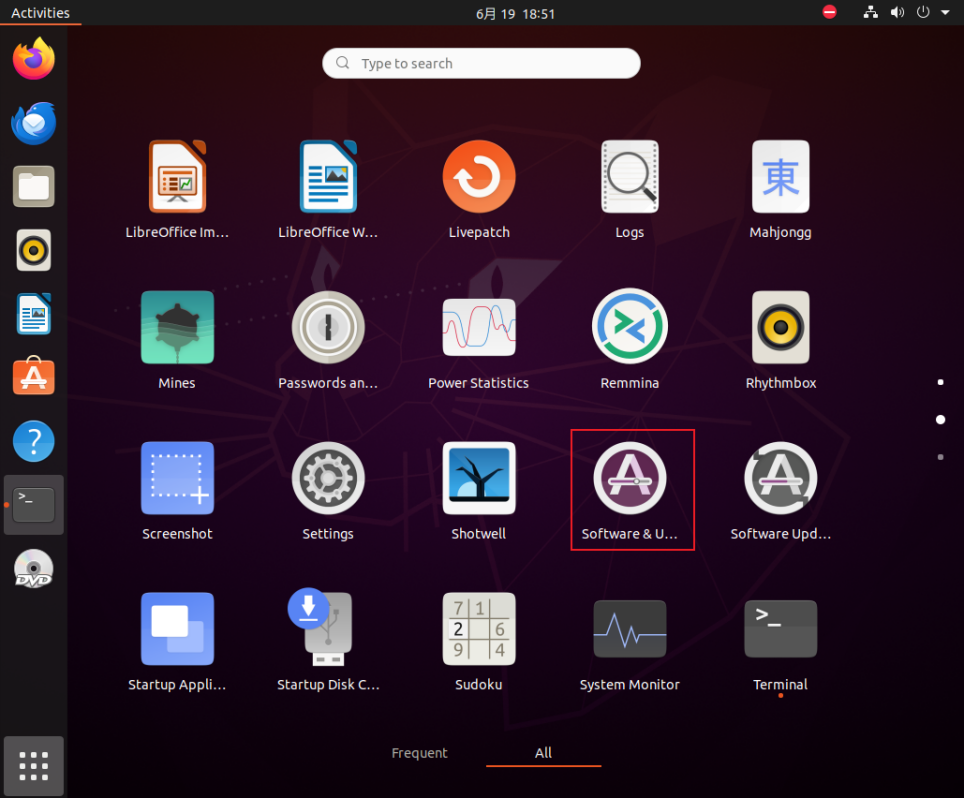

若安裝失敗，可通過更換軟件源解決。點擊如下圖標進入軟件源更新的圖形界面。

圖 4

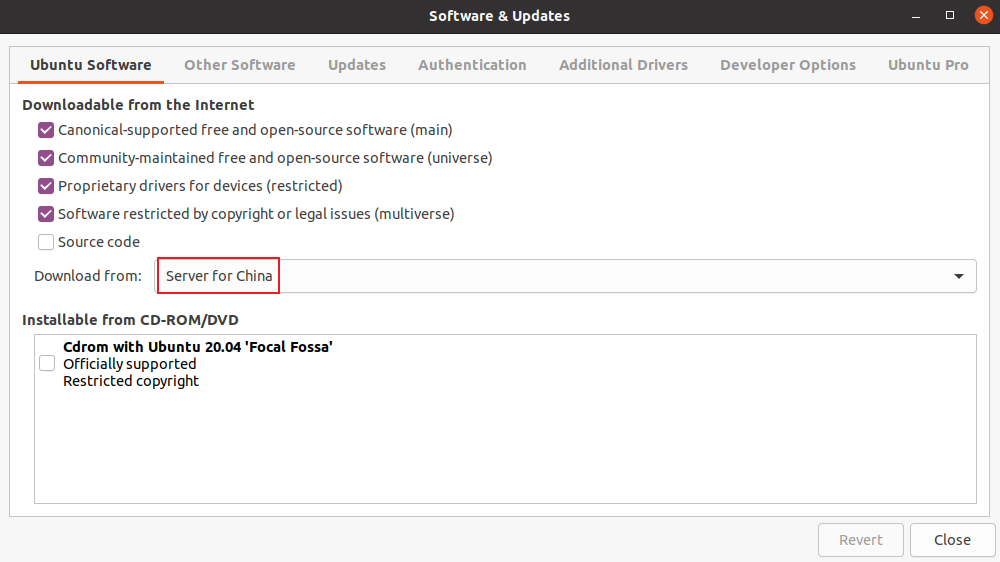

點擊"Download from"。

圖 5

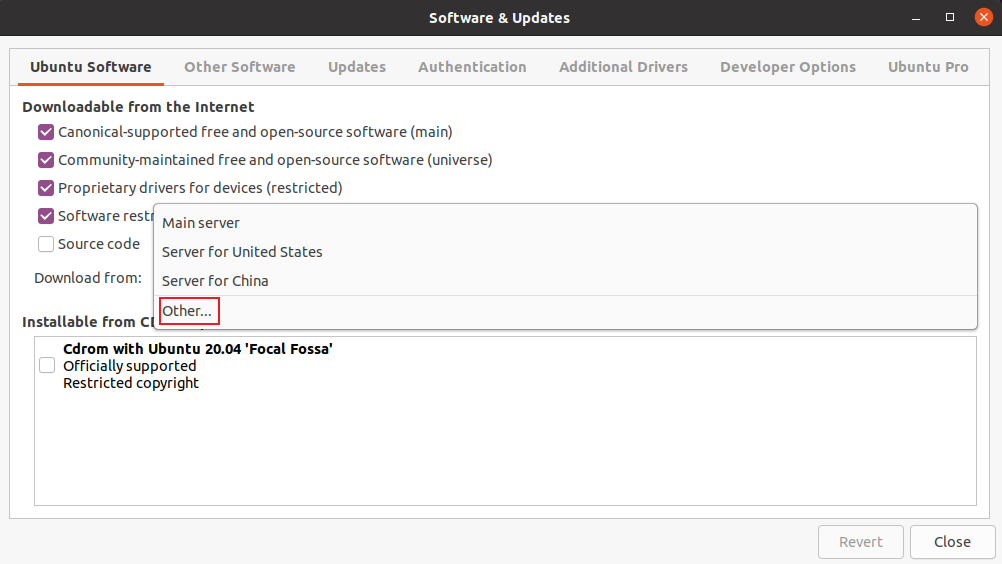

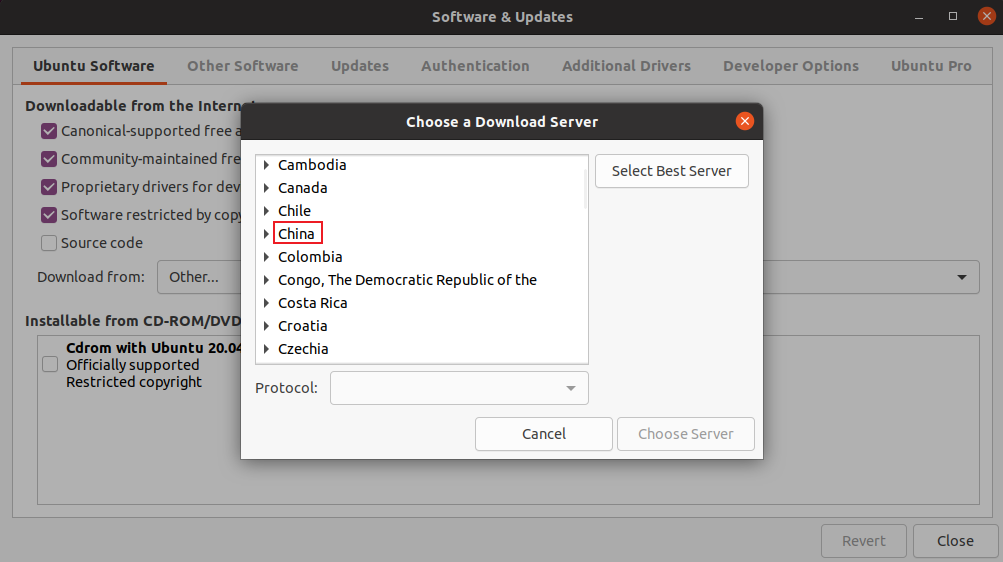

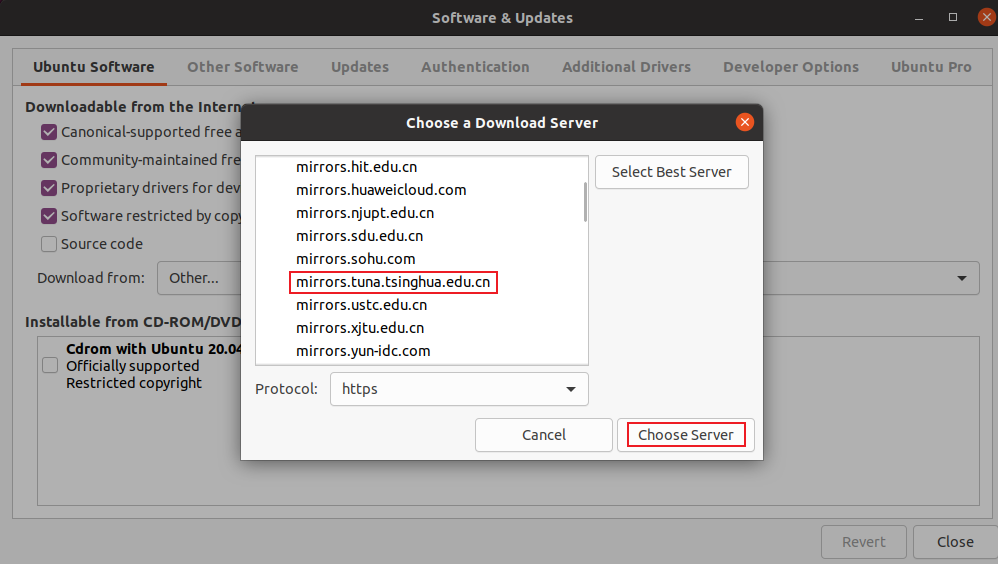

點擊"Other…"，出現彈窗，找到"China"，即可選擇軟件源，推薦使用清華大學鏡像軟件源，以匹配我司開發文檔，然后點擊"ChooseServer"。

圖 6

圖 7

圖 8

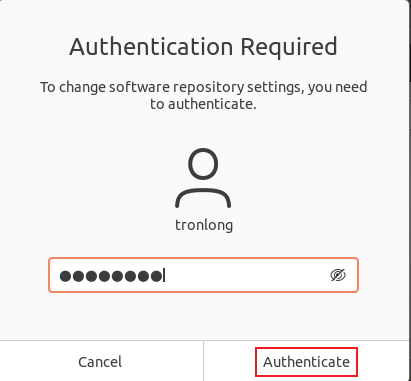

輸入登錄虛擬機Ubuntu的密碼，然后點擊"Authenticate"。

圖 9

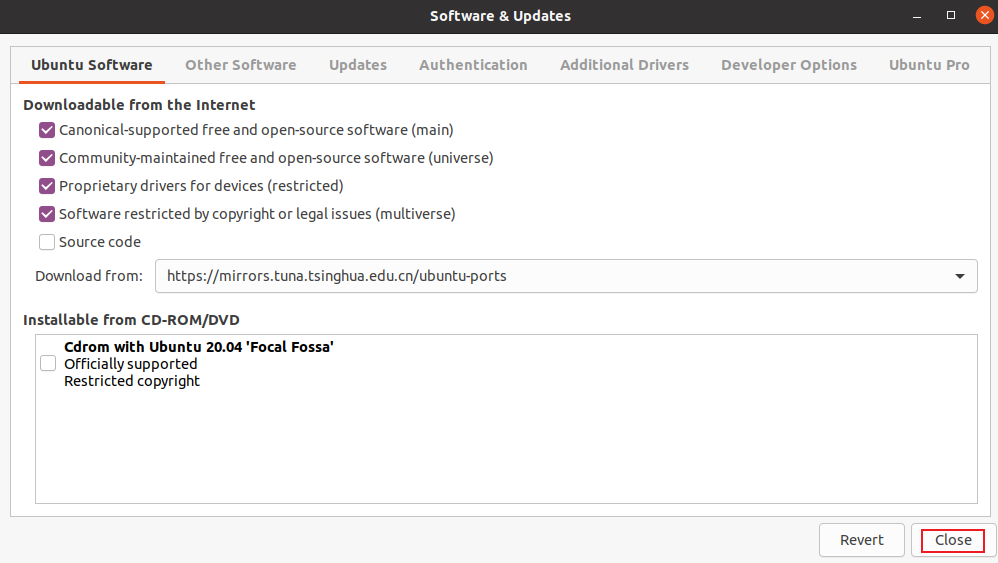

點擊"Close"，完成更換軟件源。

圖 10

執行如下命令，檢查主機的Python版本（需安裝Python 3.6及以上版本）。

Host# python --version

圖 11

1.2解壓LinuxSDK

打開Ubuntu，執行如下命令，創建RK3562工作目錄并進入該目錄。

Host# mkdir -p /home/tronlong/RK3562

圖 12

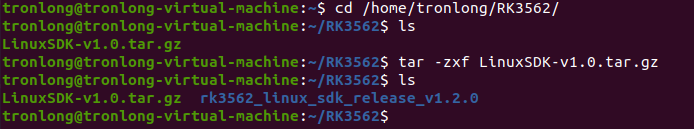

請將產品資料“4-軟件資料LinuxLinuxSDK”目錄下的LinuxSDK-[版本號].tar.gz開發包解壓至Ubuntu系統的RK3562工作目錄中，執行如下命令進行解壓。耗時約5min后解壓完成，生成rk3562_linux_sdk_release_v1.2.0文件夾，即為L(zhǎng)inuxSDK源碼目錄。

Host# cd /home/tronlong/RK3562/

Host# tar -zxf LinuxSDK-v1.0.tar.gz

備注：LinuxSDK版本號以實際情況為準。

圖 13

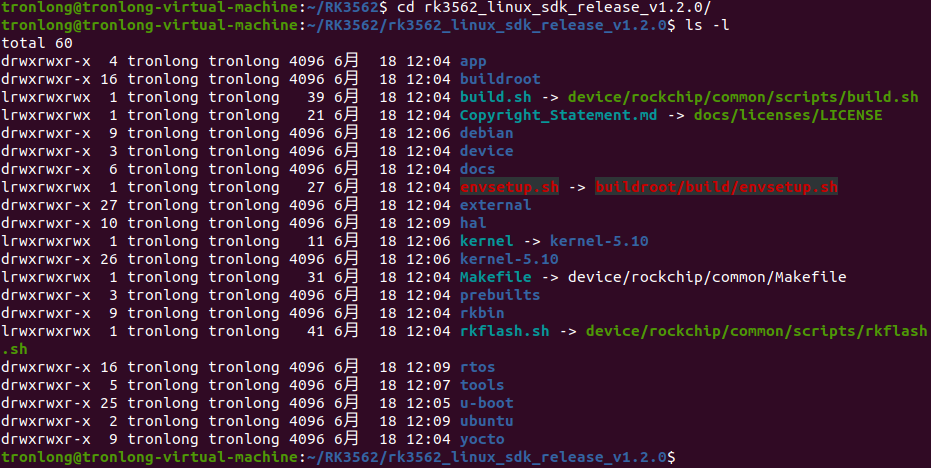

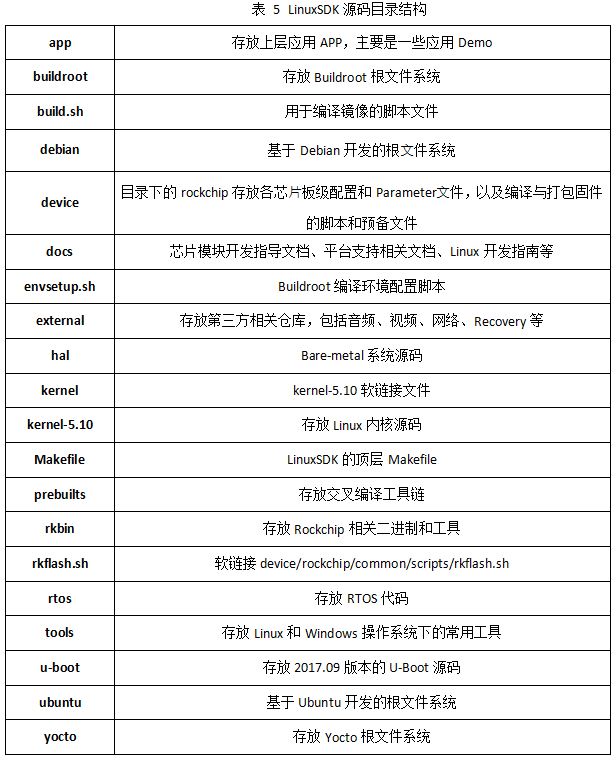

執行如下命令，查看當前LinuxSDK源碼目錄。

Host# cd rk3562_linux_sdk_release_v1.2.0/

Host# ls -l

圖 14

2LinuxSDK配置與編譯

請先參考“LinuxSDK安裝”章節正確安裝LinuxSDK和依賴軟件，再執行以下步驟。

2.1配置編譯選項

進入LinuxSDK源碼目錄,配置LinuxSDK編譯選項。

Host# ./build.sh sbc_tl3562_ubuntu_defconfig

配置編譯設備樹文件

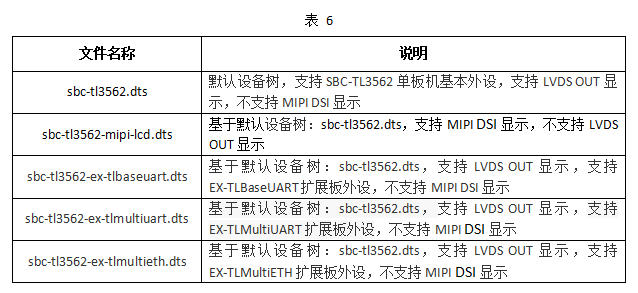

我司提供的設備樹文件位于LinuxSDK源碼"kernel/arch/arm64/boot/dts/rockchip"目錄。設備樹文件根據單板機部分復用外設功能進行區分。具體說明如下表。

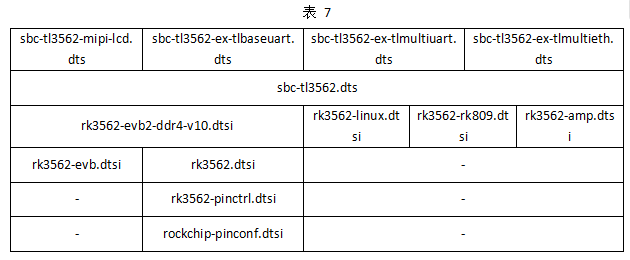

單板機使用的設備樹文件存在多級的依賴關系，具體如下表所示。表中的下一級設備樹文件，被上一級設備樹文件所引用。

LinuxSDK默認編譯的設備樹文件為sbc-tl3562.dts，如需替換為支持對應功能的其他設備樹，請參考以下步驟修改。本次操作以替換為sbc-tl3562-mipi-lcd.dts設備樹（支持MIPI顯示）進行演示，如需使用其他設備樹，修改方法同理。

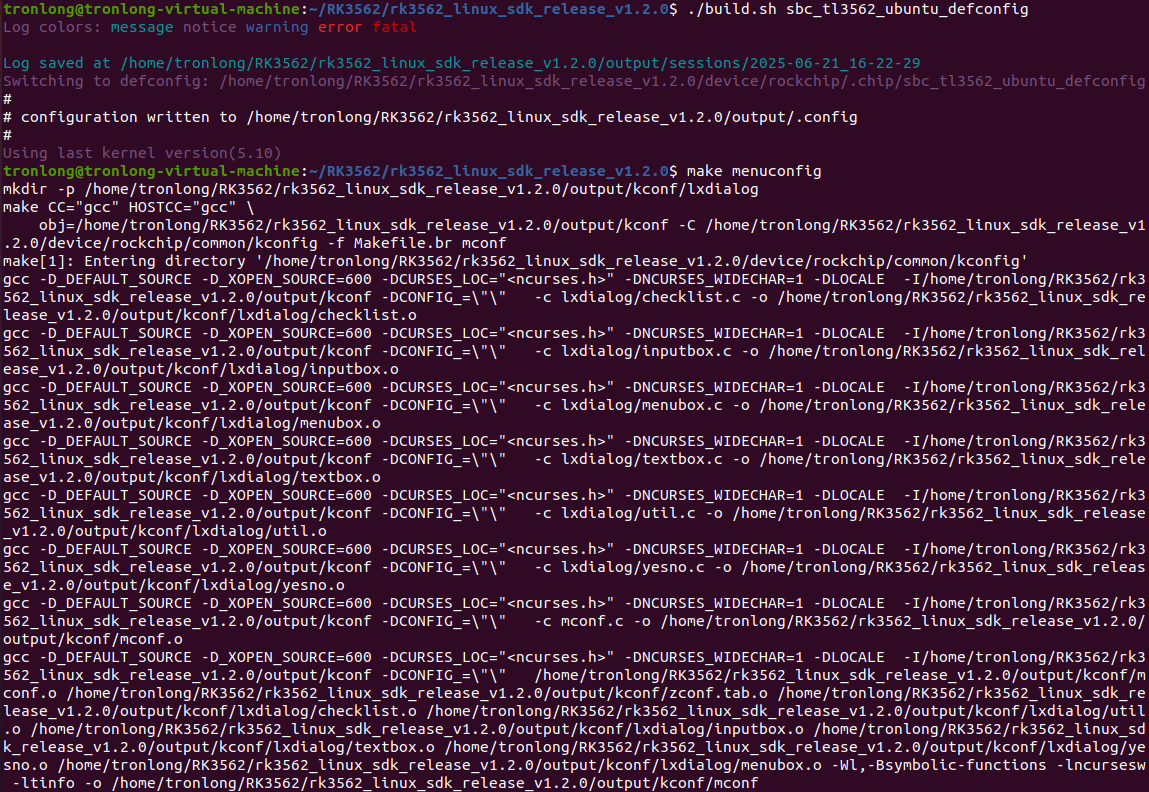

執行如下命令，進入內核配置界面。

Host# ./build.sh sbc_tl3562_ubuntu_defconfig

Host# make menuconfig

圖 15

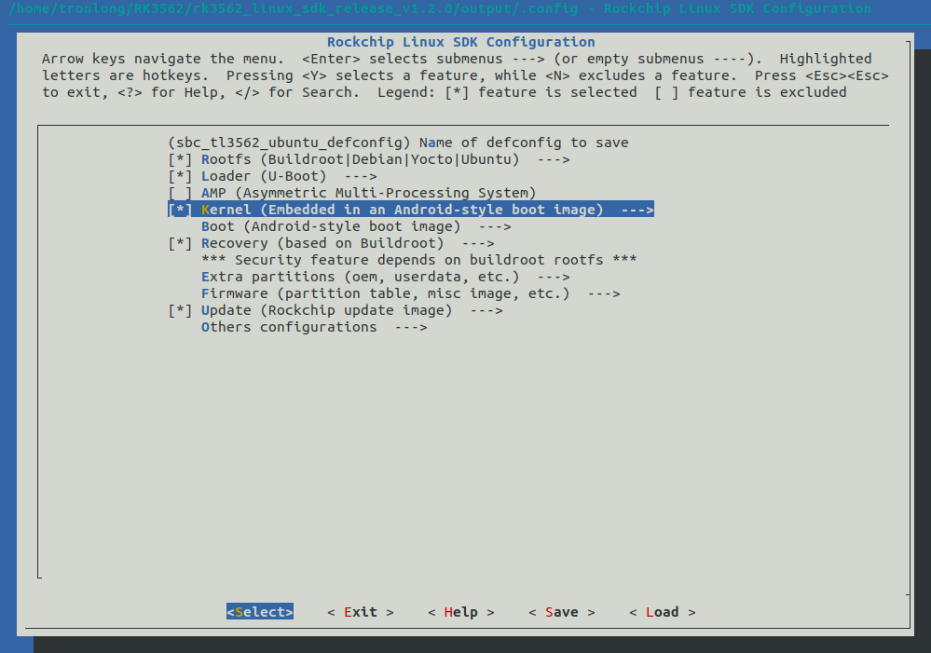

選擇"Kernel"，按Enter鍵進入到下一級配置選項。

圖 16

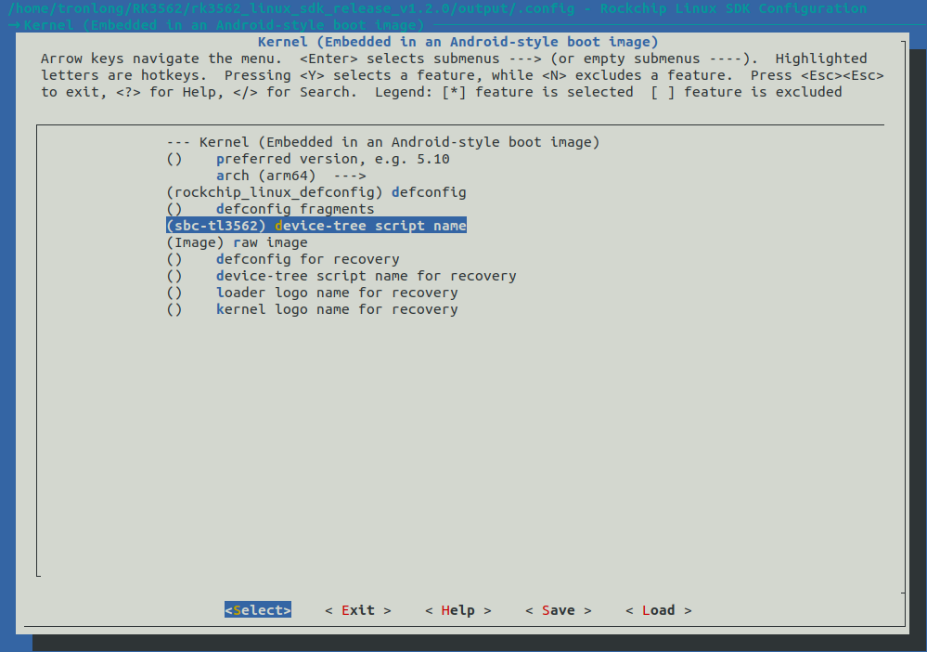

選擇"device-tree scriptname"，按Enter鍵后，進入編輯頁面。

圖 17

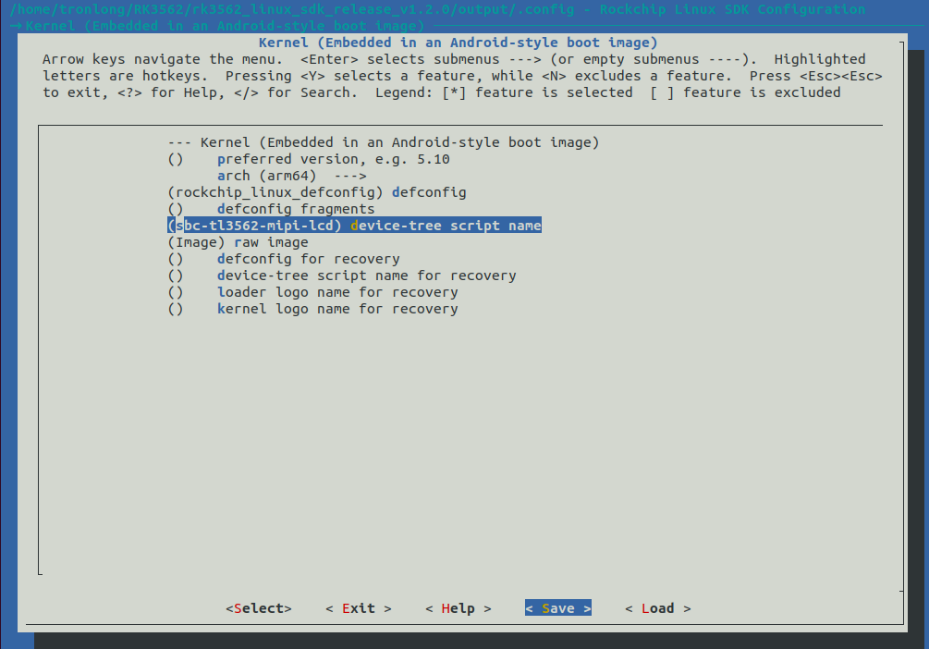

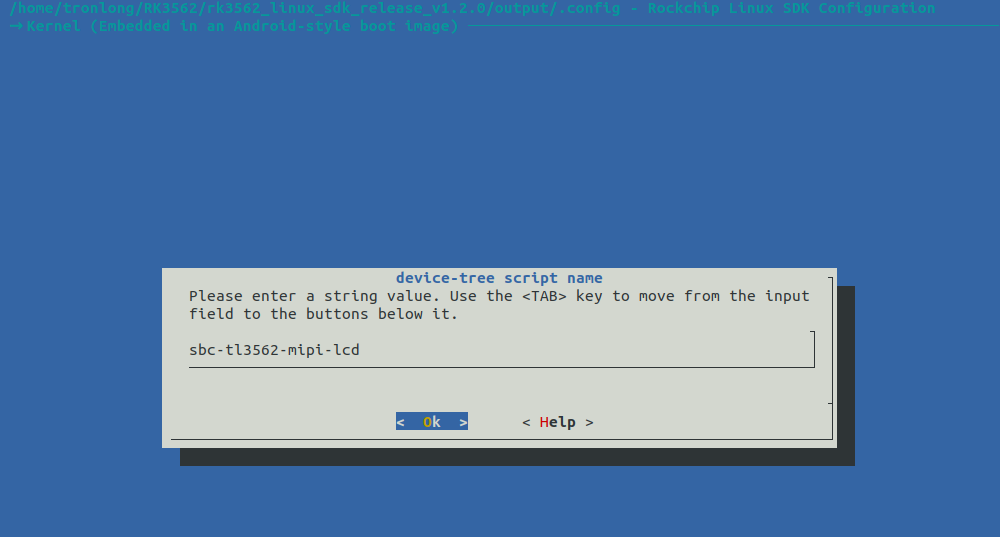

進入編輯頁面將"sbc-tl3562"修改為"sbc-tl3562-mipi-lcd"，選擇"Ok"，按Enter鍵退出編輯頁面。

圖 18

選擇"Save"，按Enter鍵保存配置。

圖 19

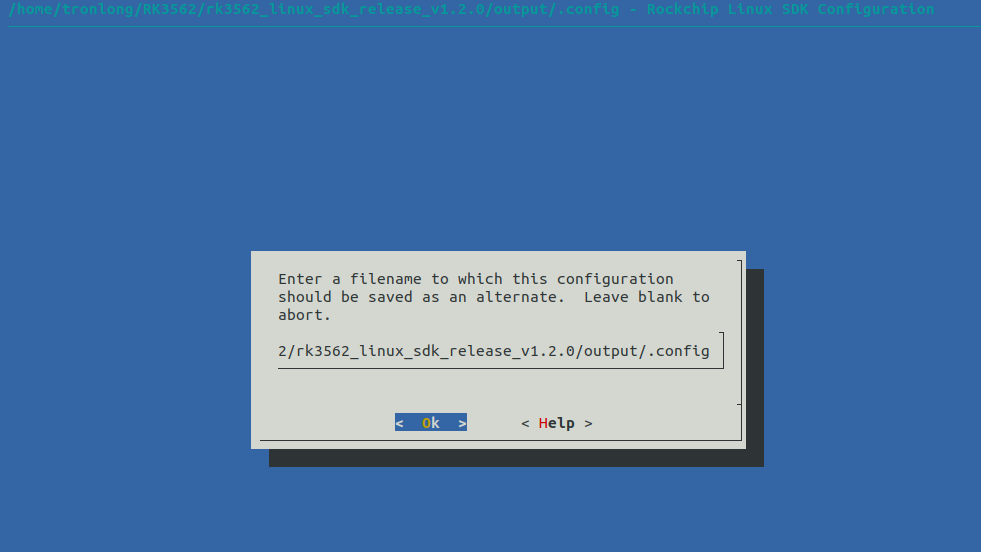

在彈出的界面中按選擇"Ok"，按Enter鍵保存。

圖 20

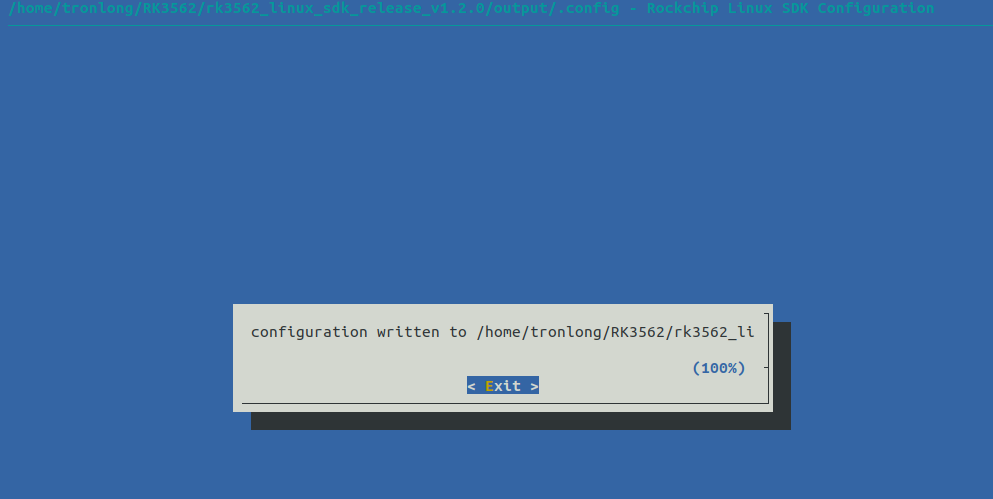

在彈出的界面中按Enter鍵完成保存操作。

圖 21

配置完成后，連續按下Esc鍵，退出圖形配置界面。

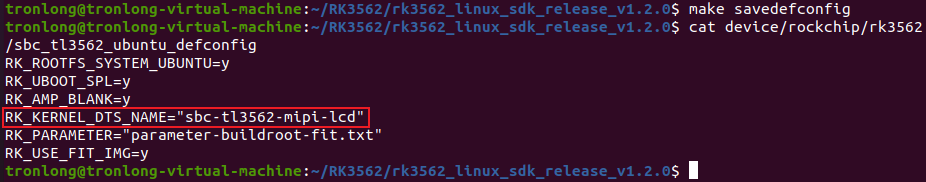

執行如下命令，保存設備樹相關的編譯配置項，并通過查看生成的"sbc_tl3562_ubuntu_defconfig"文件，確定設備樹文件是否已正確配置。

Host# make savedefconfig

Host# cat device/rockchip/rk3562/sbc_tl3562_ubuntu_defconfig

圖 22

除上述圖形化配置方法外，亦可通過執行如下命令，直接修改"sbc_tl3562_ubuntu_defconfig"文件。

Host# vim device/rockchip/rk3562/sbc_tl3562_ubuntu_defconfig

圖 23

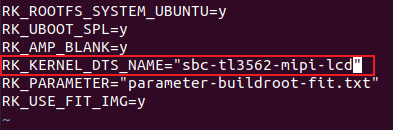

修改內容如下：

RK_KERNEL_DTS_NAME="sbc-tl3562-mipi-lcd" //將"sbc-tl3562"修改為"sbc-tl3562-mipi-lcd"

圖 24

配置內核選項

我司默認配置的是Linux內核（推薦使用）。如需修改內核編譯選項配置，請繼續執行"make -j8 CROSS_COMPILE=aarch64-none-linux-gnu- ARCH=arm64 menuconfig"命令打開圖形配置界面。此命令通過讀取當前目錄的.config文件，以圖形界面的方式提供內核編譯配置查看和修改方法。如無需修改內核編譯選項配置，可跳過此步驟。

menuconfig是一套圖形化的配置工具，需要ncurses庫支持。ncurses庫提供了一系列的API函數供調用者生成基于文本的圖形界面，因此需要先執行如下命令通過網絡安裝ncurses庫。

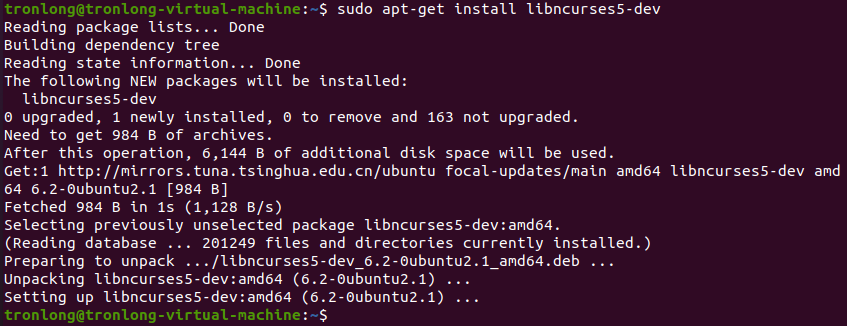

Host# sudo apt-get install libncurses5-dev

圖 25

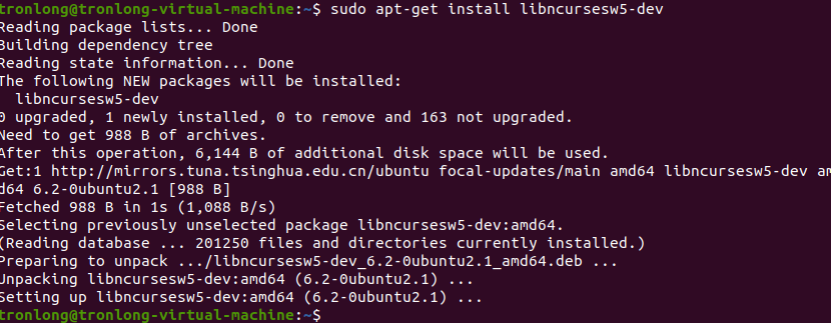

Host# sudo apt-get install libncursesw5-dev

圖 26

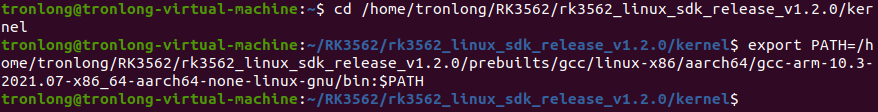

ncurses庫安裝完成后，執行如下命令配置交叉編譯工具鏈。

Host# cd /home/tronlong/RK3562/rk3562_linux_sdk_release_v1.2.0/kernel

Host# export PATH=/home/tronlong/RK3562/rk3562_linux_sdk_release_v1.2.0/prebuilts/gcc/linux-x86/aarch64/gcc-arm-10.3-2021.07-x86_64-aarch64-none-linux-gnu/bin:$PATH

圖 27

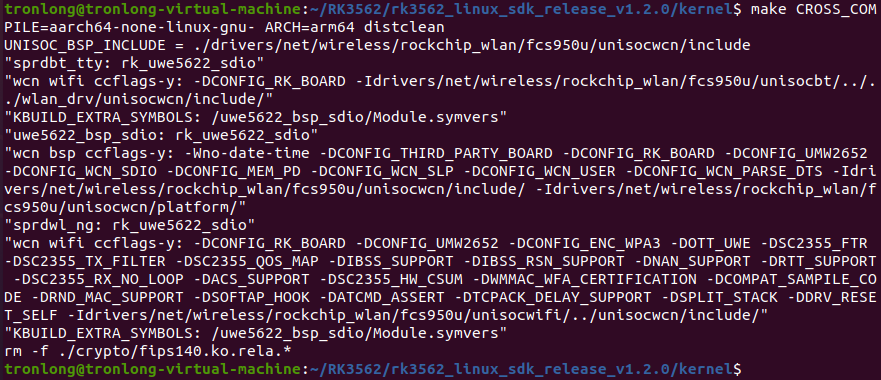

在配置內核前，先使用如下命令清理內核：

Host# make CROSS_COMPILE=aarch64-none-linux-gnu- ARCH=arm64 distclean

圖 28

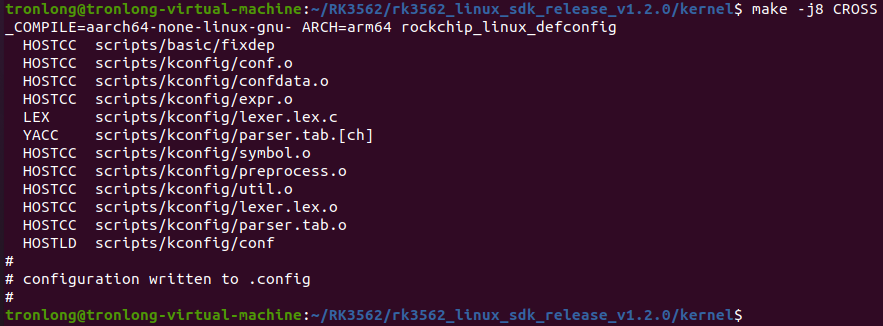

執行如下命令，配置內核。

Host# make -j8 CROSS_COMPILE=aarch64-none-linux-gnu- ARCH=arm64 rockchip_linux_defconfig

圖 29

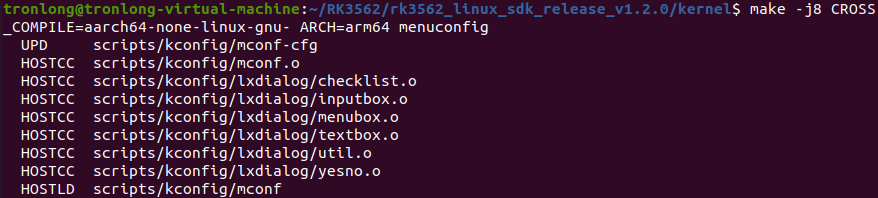

ncurses庫安裝完成后，執行如下命令打開圖形配置界面。

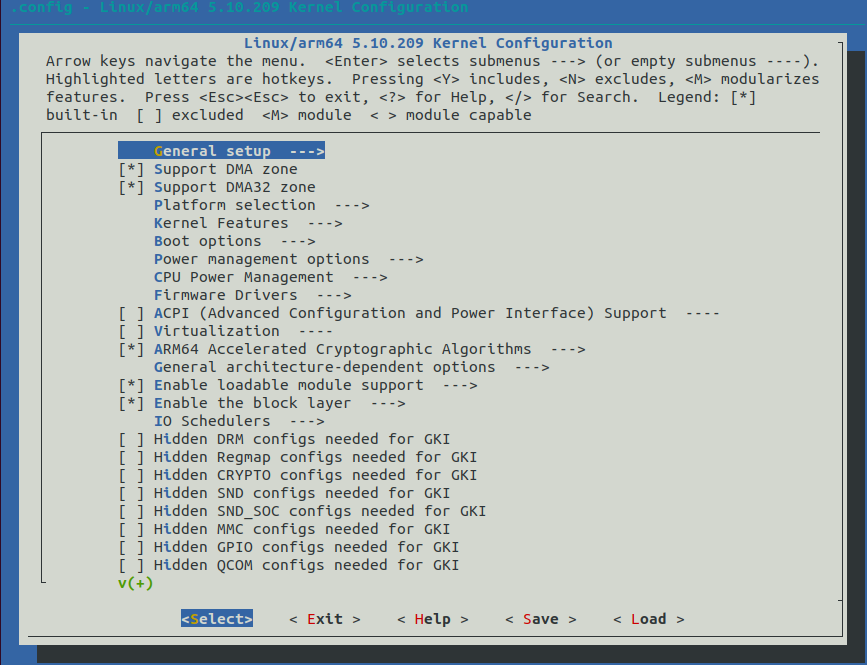

Host# make -j8 CROSS_COMPILE=aarch64-none-linux-gnu- ARCH=arm64 menuconfig

圖 30

圖 31

可通過鍵盤的方向鍵選中對應菜單欄。在被選中的情況下，可按Enter鍵進入子菜單。菜單選項中藍色高亮的字母代表此菜單選項的快捷鍵，可在鍵盤上按下對應的字母快速選中對應的菜單選項。每個菜單選項前的括號內容表示當前菜單選項的配置狀態。選中對應的菜單選項后，按下Y鍵，會將相應的選項配置編譯到內核中，同時菜單選項前面變?yōu)? * >。按下N鍵，不會將相應的選項配置編譯到內核中。按下M鍵，會將相應的選項配置編譯為內核模塊，菜單選項前面變?yōu)? M >。如需搜索，可按下/鍵打開搜索框，然后輸入要搜索的內容。配置完畢后，選中，按Enter鍵保存配置選項。然后選中，按Enter鍵退出。請執行如下命令，保存配置選項至arch/arm64/configs/rockchip_linux_defconfig文件，再將defconfig文件內容覆蓋至rockchip_linux_defconfig文件。Host# make -j8 CROSS_COMPILE=aarch64-none-linux-gnu- ARCH=arm64 savedefconfigHost# mv defconfig arch/arm64/configs/rockchip_linux_defconfig圖 322.2拷貝根文件系統鏡像我司已提供Rootfs根文件系統鏡像位于“4-軟件資料LinuxFilesystemTronlong-Desktop-20.04imageTronlong-Desktop-20.04-[版本號]-[Git系列號]”目錄下（版本號、Git系列號請以實際情況為準），請將其拷貝至LinuxSDK源碼目錄的"ubuntu"目錄下。圖 332.3編譯LinuxSDK在編譯LinuxSDK時，可根據實際需要選擇是否多設備樹打包功能，即將多個設備樹文件(.dts)編譯為二進制文件(.dtb)并嵌入同一內核鏡像中。若僅需單一設備樹支持，無需將多個設備樹文件(.dts)打包進同一內核鏡像，請執行如下操作，禁用多設備樹打包功能，并重新編譯內核。備注：若未修改"sbc_tl3562_ubuntu_defconfig"文件，則默認編譯設備樹為"sbc-tl3562.dts"。Host# export ENABLE_MULTI_DTB=nHost# ./build.sh kernel圖 34圖 35編譯完成后，生成的內核鏡像中僅包含sbc-tl3562.dts編譯后的設備樹數據。并且生成sbc-tl3562.dtb設備樹二進制文件(.dtb)，位于"kernel/arch/arm64/boot/dts/rockchip/"目錄。若需打包多設備樹文件(.dts)至同一內核鏡像，請先參考上文“配置編譯設備樹文件”章節，將需要打包的設備樹文件(.dts)逐一進行配置，并重新編譯內核，生成對應的設備樹二進制文件(.dtb)。本次操作以獲取sbc-tl3562-ex-tlbaseuart.dtb文件進行演示。Host# vim device/rockchip/rk3562/sbc_tl3562_ubuntu_defconfig圖 36修改內容如下：RK_KERNEL_DTS_NAME="sbc-tl3562-ex-tlbaseuart" //將"sbc-tl3562"修改為"sbc-tl3562-ex-tlbaseuart"圖 37執行如下命令重新編譯內核，生成對應的設備樹二進制文件(.dtb)文件。Host# ./build.sh sbc_tl3562_ubuntu_defconfigHost# ./build.sh kernel圖 38圖 39重復上述步驟，編譯生成sbc-tl3562-ex-tlmultiuart.dtb和sbc-tl3562-ex-tlmultieth.dtb。編譯完成后，查看目錄下是否有對應設備樹二進制文件(.dtb)。Host# ls kernel/arch/arm64/boot/dts/rockchip/sbc-tl3562*.dtb圖 40執行如下命令，將多個設備樹的二進制文件(.dtb)打包進內核鏡像中。備注：若修改了任一設備樹文件(.dts)，需重新編譯生成對應的二進制文件(.dtb)，再執行打包操作。例如，當修改sbc-tl3562-ex-tlmultiuart.dts設備樹文件后，需編譯生成sbc-tl3562-ex-tlmultiuart.dtb，再執行如下命令將多個設備樹進行打包。Host# export ENABLE_MULTI_DTB=yHost# ./build.sh kernel圖 41圖 42請確保已參照“配置編譯選項”章節正確配置LinuxSDK編譯選項，然后在LinuxSDK的LinuxSDK源碼目錄下執行如下命令，一鍵編譯生成U-Boot、Kernel、文件系統、Recovery等鏡像，并打包生成系統鏡像。備注：若未設置"ENABLE_MULTI_DTB"環境變量，進行內核編譯時系統將默認啟用單設備樹打包模式，即僅將一個設備樹文件(.dts)編譯并嵌入內核鏡像，具體打包的設備樹文件由sbc_tl3562_ubuntu_defconfig文件的RK_KERNEL_DTS_NAME選項指定。Host# ./build.sh圖 43預計耗時約2小時后編譯完成，最終在rockdev目錄下生成U-Boot、Kernel、文件系統、Recovery系統等鏡像如下所示。圖 44圖 452.4系統組件鏡像說明編譯LinuxSDK后生成的系統組件鏡像具體功能和作用如下表所示。由于篇幅過長等原因，部分內容均不逐一展示，如需獲取完整版詳細資料，請關注Tronlong創龍科技微信公眾號或官網，或者評論區留言，感謝您的支持！
