在現代電子設備日益復雜和密集的今天，一個看不見的挑戰無處不在——電磁干擾（EMI）。它如同電子世界的'噪聲污染'，輕則導致信號失真、屏幕閃爍，重則可能使設備功能紊亂甚至失效。為了解決這一問題，一類名為'共模扼流圈'的元器件扮演著關鍵角色。村田制作所（Murata）作為全球領先的電子元器件制造商，其5000A系列共模濾波器正是該領域的杰出代表。

一、核心揭秘：什么是共模扼流圈？

簡單來說，共模扼流圈是一種特殊設計的電感，它在一個磁芯上對稱地繞制了兩組線圈。其核心使命是抑制共模噪聲。

差模信號 vs. 共模噪聲

在理想的雙線（如電源線、USB數據線對）電路中，有用電流沿一條線流出，并沿另一條線等量返回，方向相反，這被稱為'差模信號'。而'共模噪聲'則是由于電磁輻射等原因，在兩線上產生的、大小與方向都相同的無用電流。

工作原理

對于方向相反的差模信號，共模扼流圈產生的磁通會相互抵消，因此電感量很小，信號可以幾乎無損耗地通過。而對于方向相同的共模噪聲，磁通會相互疊加，呈現高阻抗，從而有效地阻擋（衰減）這些噪聲，防止其傳播或?qū)ν廨椛洹?/p>

二、家族解碼：型號中的功能密碼

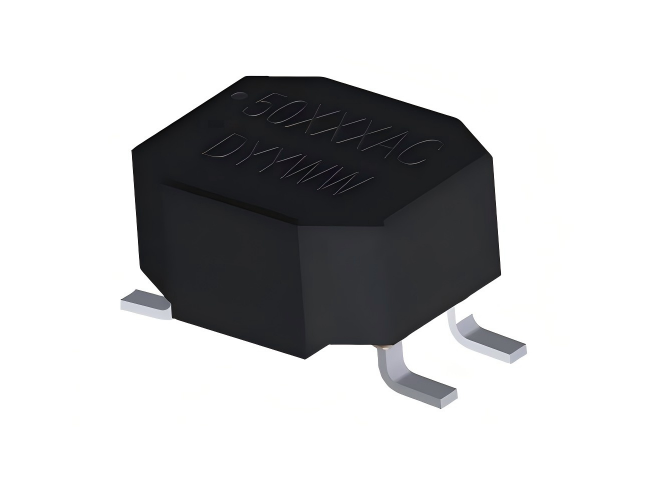

1. 信號線濾波器（后綴為 'AC'）

這類產品專為處理各類數據、通信信號線路上的噪聲而設計。其典型應用包括USB、HDMI、以太網、音頻接口等，確保高速、敏感的信號傳輸純凈無干擾。它們通常具有較高的電感值，以有效濾除特定頻段的噪聲。

2. 電源線濾波器（后綴為 'C'）

這類產品用于電源輸入或輸出線路。它們主要抑制電源本身產生的噪聲傳入電網（傳導發射），同時防止電網中的噪聲干擾設備（抗擾度），是設備通過電磁兼容（EMC）認證的關鍵元件。電源線濾波器需關注其額定電流與直流電阻（DCR），以確保電源效率。

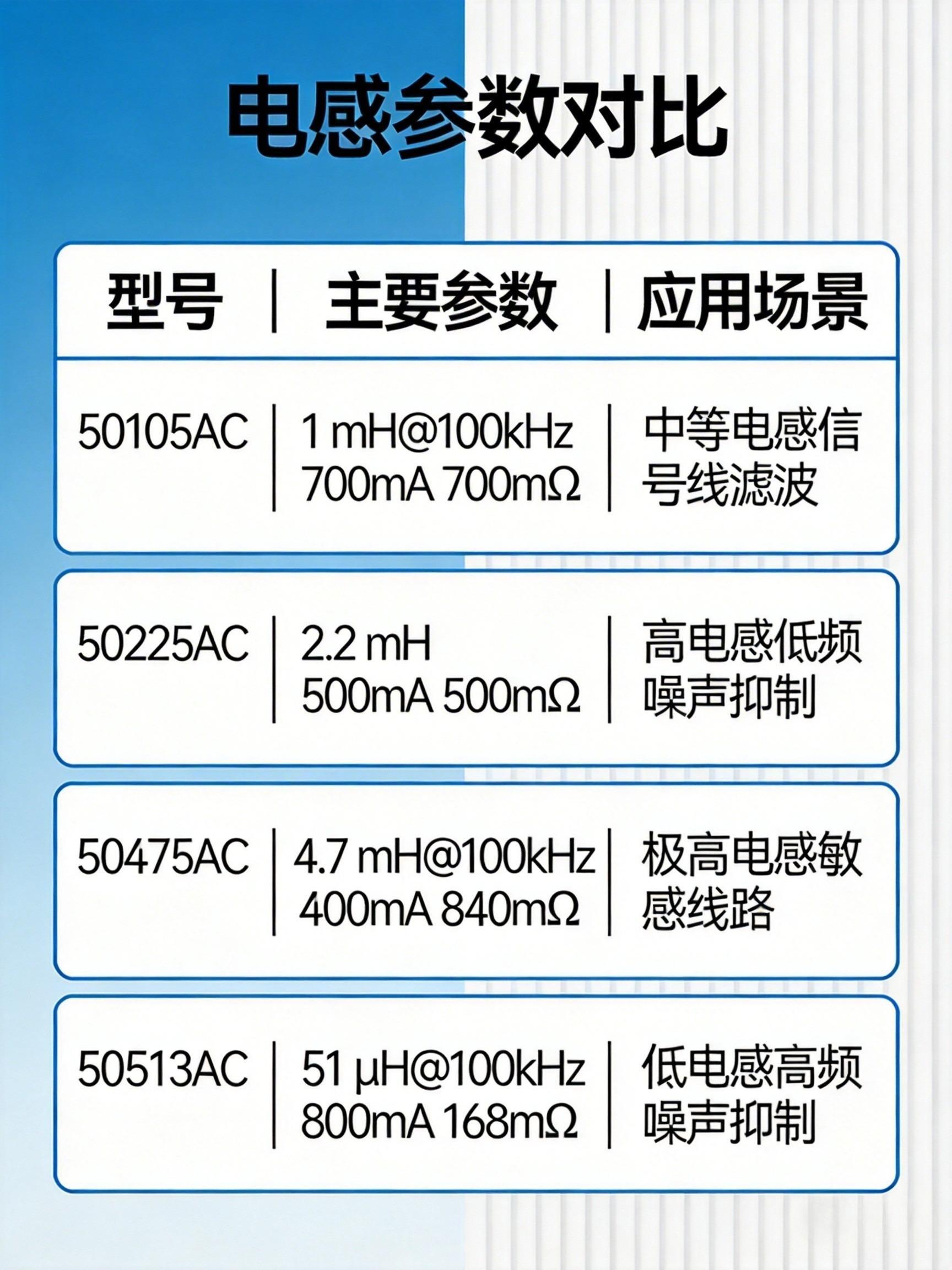

以下為村田5000A系列部分產品型號參數對比：

?

注：以上數據綜合自多個元器件分銷商的產品頁面。應用時請務必以村田官方發布的最新數據手冊為準。

三、應用領域：隱身于各類設備之中

這些共模扼流圈的應用極其廣泛，幾乎滲透到所有電子領域。

信號線濾波器（'AC'系列）的應用

消費電子：保障智能手機、平板電腦的USB接口、顯示屏接口（如MIPI）數據傳輸?shù)姆€(wěn)定性，消除屏幕上的雜紋。

計算機與外圍設備：用于以太網、HDMI、DP、SATA等接口，是確保高速網絡和數據傳輸可靠性的基石。

工業與汽車電子：用在CAN總線、LIN總線等通信網絡中，提升在惡劣電磁環境下的通信抗干擾能力，保障安全。

醫療設備：保護精密醫療儀器（如監護儀、診斷設備）的信號采集線路，避免誤讀數。

電源線濾波器（'C'系列）的應用

開關電源（SMPS）：安裝在AC/DC或DC/DC電源模塊的輸入/輸出端，是滿足EMC法規要求的標配元件。

電機驅動：用于變頻器、伺服驅動器等，抑制電機運行時產生的強烈噪聲回灌至電網。

LED照明驅動：減少驅動電路的高頻開關噪聲對外輻射，防止干擾其他設備。

家用電器：幫助空調、冰箱、洗衣機等產品的電源板通過電磁兼容測試。

四、如何選擇：關鍵參數指南

面對眾多型號，工程師如何做出選擇？以下幾個核心參數是決策的關鍵：

額定電流：必須大于電路正常工作時的最大電流，并留有一定余量。

電感值：根據需要抑制的噪聲頻率范圍選擇。電感值越高，對低頻噪聲的抑制效果越好，但體積和DCR也可能增加。

直流電阻（DCR）：此電阻會引致一定的電壓降和功率損耗（I2R）。在電源路徑中，需選擇DCR足夠小的型號以降低能耗和發熱。

阻抗特性：最理想的選擇依據是參考元器件數據手冊中提供的'阻抗-頻率'曲線，確保在需要抑制的噪聲頻點上有足夠高的阻抗。

尺寸與封裝：需符合電路板的空間布局要求，村田該系列多為表面貼裝（SMD）型，尺寸緊湊。

結語

從微小的智能手環到龐大的數據中心服務器，從家中的路由器到飛馳中的新能源汽車，村田的共模扼流圈就像忠誠的哨兵，默默守護著電子系統內部信號的純凈與穩定。理解它們的代碼，掌握其特性，是工程師設計出可靠且符合法規的電子產品的關鍵一步。在電磁環境日益復雜的未來，這些'靜默的守護者'的角色將愈發重要。
