液壓伺服作動器作為飛機飛行控制系統(tǒng)的核心執(zhí)行機構(gòu)，承擔著將液壓能轉(zhuǎn)換為機械能的關(guān)鍵任務(wù)，通過驅(qū)動舵面產(chǎn)生力和力矩，實現(xiàn)對飛機姿態(tài)的精確控制。隨著航空工業(yè)對飛機性能要求的日益提升，高壓化已成為航空液壓作動器發(fā)展的重要趨勢。研究表明，56MPa高壓系統(tǒng)相較于傳統(tǒng)21MPa系統(tǒng)可減輕重量約30%，體積減小約40%，為飛機輕量化提供了顯著技術(shù)優(yōu)勢。

然而，高壓化給密封技術(shù)帶來嚴峻挑戰(zhàn)。液壓伺服作動器在高壓狀態(tài)下運行時，密封介質(zhì)泄漏問題尤為突出，特別是在交變載荷、高低溫交替、強振動沖擊等惡劣工況的耦合作用下，密封可靠性面臨嚴峻考驗。據(jù)統(tǒng)計，在現(xiàn)代飛機各類液壓作動器故障中，密封失效故障占比高達63%，其中動密封失效占59.1%，靜密封失效占40.9%，嚴重影響了飛機的出勤率和完好率。VL密封圈作為液壓作動器活塞桿動密封的關(guān)鍵元件，相較于傳統(tǒng)O形圈具有反向泵送能力，密封性能更加優(yōu)異。因此，深入研究VL密封圈的摩擦磨損機理，揭示磨損過程中密封性能的演化規(guī)律，對于指導密封圈結(jié)構(gòu)優(yōu)化設(shè)計、保障飛機飛行安全具有重要理論價值和工程意義。

液壓往復(fù)密封技術(shù)研究呈現(xiàn)出從經(jīng)驗設(shè)計向理論指導、從定性分析向定量計算、從單一物理場向多場耦合的演進趨勢。在密封機理研究方面，國內(nèi)外學者圍繞密封界面潤滑狀態(tài)開展了系統(tǒng)性探索，相繼提出了逆潤滑理論、彈性流體動力潤滑理論和混合潤滑理論等分析框架。Cheng Xiang等人建立了典型VL組合往復(fù)桿密封的熱彈流體動力潤滑模型，系統(tǒng)分析了熱粘性效應(yīng)對往復(fù)桿密封系統(tǒng)的作用規(guī)律。

在數(shù)值仿真方面，有限元方法成為研究密封圈力學行為和密封性能的重要手段。李新榮等人通過有限元分析發(fā)現(xiàn)，密封圈在預(yù)壓狀態(tài)下最大等效應(yīng)力與表面接觸應(yīng)力均出現(xiàn)在上部與缸筒接觸位置。吳長貴等人利用ABAQUS流體壓力滲透載荷加載方式，成功模擬了密封唇口在流體壓力作用下的接觸與分離行為。王忠等人結(jié)合有限元軟件及網(wǎng)格重劃技術(shù)，對伺服液壓缸內(nèi)泄漏問題開展了定量研究。

在摩擦磨損研究方面，密封圈磨損機理及其對密封性能的影響成為研究熱點。基于Rhee磨損理論，研究者建立了密封圈磨損計算公式，通過耦合有限元分析和磨損模型，實現(xiàn)了對密封唇口輪廓磨損情況的數(shù)值模擬。Tan Guibin等人采用實驗與仿真相結(jié)合的方法，通過流固耦合方法對作動器往復(fù)密封性能進行分析。趙勇等人系統(tǒng)研究了VL圈不同壽命節(jié)點下密封件的泄漏情況，分析了內(nèi)徑尺寸、截面輪廓變化、磨損量、摩擦力以及唇口處表面粗糙度對泄漏速率的影響規(guī)律。

盡管現(xiàn)有研究在VL密封圈密封機理和性能分析方面取得了顯著進展，但對摩擦磨損過程中唇口輪廓的連續(xù)演化規(guī)律及其對密封性能影響的系統(tǒng)研究仍相對不足。基于此，本文以某型液壓作動器用VL密封圈為研究對象，建立混合潤滑模型和磨損預(yù)測模型，通過有限元仿真分析不同磨損時間下的唇口輪廓演化規(guī)律，以摩擦力和泄漏率為評價指標，系統(tǒng)研究磨損進程對VL密封圈密封性能的影響機理。

一、液壓伺服作動器工作原理與VL密封圈結(jié)構(gòu)特性

1.1 液壓伺服作動器構(gòu)造與工作原理

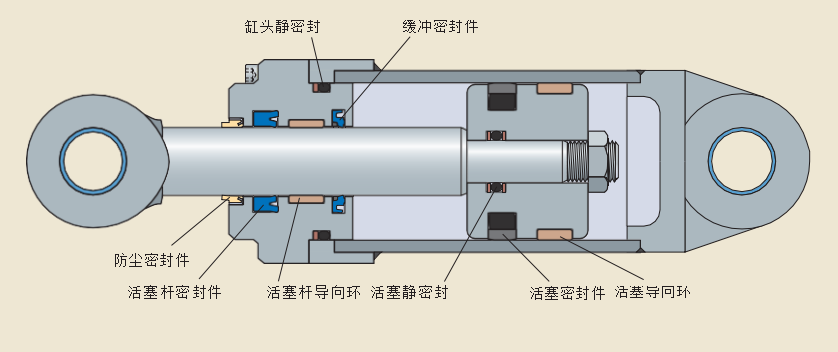

液壓伺服作動器是飛機飛行控制系統(tǒng)的核心執(zhí)行元件，其基本功能是將液壓能轉(zhuǎn)換為機械能，按照飛行控制計算機指令驅(qū)動舵面偏轉(zhuǎn)，實現(xiàn)對飛機姿態(tài)的精確控制。從結(jié)構(gòu)組成來看，液壓伺服作動器通常包括作動筒、活塞組件、伺服閥、位移傳感器、液壓鎖和應(yīng)急轉(zhuǎn)換裝置等關(guān)鍵部件。作動筒作為壓力容器，承受高壓油液作用力，其內(nèi)壁經(jīng)過精密加工以保證與活塞密封件的良好配合?；钊M件將活塞桿與活塞頭集成為一體，活塞頭上安裝有若干道密封圈，包括主密封圈、導向環(huán)和防塵圈等，形成完整的密封系統(tǒng)。

液壓伺服作動器的工作原理基于流體傳動基本規(guī)律：當伺服閥接收來自飛行控制計算機的指令電流信號后，閥芯產(chǎn)生相應(yīng)位移，打開高壓油液進入作動器一腔的通道，同時連通另一腔回油路，在活塞兩側(cè)形成壓力差，驅(qū)動活塞帶動舵面運動。位移傳感器實時監(jiān)測活塞位置并將反饋信號送回控制器，與指令信號比較形成閉環(huán)控制，確保舵面精確到達指令位置。這一過程中，密封系統(tǒng)起著至關(guān)重要的作用：既要防止高壓油液向低壓腔泄漏，維持作動器工作壓力；又要防止油液通過活塞桿與端蓋間隙向外部環(huán)境泄漏；同時還要阻止外部污染物進入液壓系統(tǒng)。

1.2 液壓伺服作動器與電液伺服作動器功能對比

液壓伺服作動器與電液伺服作動器在結(jié)構(gòu)集成度、系統(tǒng)構(gòu)成和應(yīng)用場景方面存在顯著差異。傳統(tǒng)液壓伺服作動器依賴集中液壓源供油，需要外接液壓管路將高壓油液從中央液壓泵站輸送至各個作動器，這種分布式布局使得飛機液壓系統(tǒng)管路復(fù)雜、重量較大，且存在管路泄漏潛在風險。

電液伺服作動器則將電機、油泵、電液伺服閥和作動筒集成為一體，形成自容式執(zhí)行機構(gòu)。這種集成化設(shè)計只需接入電源和控制信號即可獨立工作，無需依賴集中液壓源和復(fù)雜管路系統(tǒng)，顯著簡化了飛機液壓系統(tǒng)布局。從控制性能來看，電液伺服作動器繼承了液壓傳動的高功率密度優(yōu)勢，同時通過集成化設(shè)計縮短了油路長度，提高了控制響應(yīng)速度。電液伺服作動器還可內(nèi)置物聯(lián)網(wǎng)通信模塊，實現(xiàn)運行狀態(tài)遠程監(jiān)測和故障診斷。

然而，電液伺服作動器也存在固有局限性：高度集成導致結(jié)構(gòu)復(fù)雜，對制造工藝和材料性能要求極高；電機和油泵集成于一體，散熱條件受限；一旦發(fā)生故障往往需要整體更換，維修成本較高。傳統(tǒng)液壓伺服作動器雖然管路復(fù)雜，但各部件相對獨立，故障定位和維修更換較為方便，在大型商用飛機和運輸機領(lǐng)域仍占據(jù)主導地位。

從應(yīng)用領(lǐng)域來看，液壓伺服作動器廣泛應(yīng)用于主飛行控制系統(tǒng)中的一次舵面驅(qū)動，如副翼、升降舵和方向舵等。電液伺服作動器則更適用于分布式控制場景，如無人機的作動系統(tǒng)、飛機艙門控制和應(yīng)急動力單元等。

1.3 VL密封圈結(jié)構(gòu)與密封機理

VL密封圈是針對往復(fù)運動動密封開發(fā)的專用密封元件，其典型結(jié)構(gòu)由聚四氟乙烯制成的密封環(huán)和橡膠O形圈作為彈性施力元件組合而成。這種復(fù)合結(jié)構(gòu)的設(shè)計理念在于充分發(fā)揮兩種材料特性優(yōu)勢：PTFE材料摩擦系數(shù)低、自潤滑性能好、耐溫范圍廣，適用于動密封接觸界面；橡膠O形圈則提供穩(wěn)定初始預(yù)緊力，補償PTFE材料的彈性不足，并在工作壓力作用下傳遞壓力至密封唇口，實現(xiàn)自緊式密封效果。

VL密封圈最顯著的結(jié)構(gòu)特征是其非對稱的唇口幾何形狀。從密封圈截面觀察，油側(cè)唇口和空氣側(cè)唇口具有不同的傾斜角度，這種非對稱設(shè)計是VL圈實現(xiàn)反向泵送功能的結(jié)構(gòu)基礎(chǔ)。油側(cè)傾角通常設(shè)計得較為平緩，有利于在高壓行程中形成動壓油膜，減小摩擦磨損；空氣側(cè)傾角相對陡峭，在低壓回程行程中產(chǎn)生泵送效應(yīng)，將泄漏至空氣側(cè)的少量油液主動輸送回油側(cè)。

反向泵送機理是VL密封圈的核心技術(shù)特征。在活塞桿向內(nèi)行程運動時，由于唇口幾何非對稱性，油側(cè)收斂間隙產(chǎn)生正向動壓效應(yīng)，有利于油膜形成；在向外行程時，空氣側(cè)幾何形狀誘導產(chǎn)生逆向泵送流動，將空氣側(cè)積聚的少量油液推回油側(cè)。這種雙向調(diào)節(jié)機制使VL密封圈在往復(fù)運動中維持油膜動態(tài)平衡，既避免了因油膜過厚導致泄漏增大，又防止了因油膜破裂引發(fā)干摩擦和劇烈磨損。

二、VL密封圈多場耦合分析理論框架

2.1 固體力學分析

VL密封圈的固體力學分析旨在確定密封圈在實際工況下的應(yīng)力應(yīng)變狀態(tài)以及密封區(qū)的接觸應(yīng)力分布，這是研究密封性能和磨損行為的基礎(chǔ)。固體力學分析涉及幾何非線性、材料非線性和接觸非線性三重非線性問題，需要采用有限元方法進行數(shù)值求解。

幾何模型的建立是固體力學分析的首要步驟。以某型VL密封圈及其配合密封溝槽為基準，在ABAQUS中建立二維軸對稱模型，包含的部件有VL圈、O形圈、擋環(huán)、密封槽和活塞桿。裝配關(guān)系中需要準確定義密封圈的初始過盈量，這是產(chǎn)生初始接觸壓力的前提。網(wǎng)格劃分時對密封圈采用CAX4RH單元，即四節(jié)點雙線性軸對稱減縮積分單元，該類單元適用于大變形分析。對于唇口區(qū)域等非線性程度較高的部位，需要進行網(wǎng)格細化以提高計算精度。

材料本構(gòu)模型的準確描述是固體力學分析的關(guān)鍵。PTFE材料表現(xiàn)出典型的彈塑性行為，在彈性階段需要定義楊氏模量和泊松比，通常PTFE的楊氏模量約為196.8MPa，泊松比為0.46。塑性階段則需要輸入材料的真實應(yīng)力-應(yīng)變曲線，反映PTFE在壓縮和剪切作用下的塑性流動特性。O形圈使用的橡膠材料屬于超彈性體，其力學行為需用應(yīng)變能密度函數(shù)描述，常用的本構(gòu)模型包括Mooney-Rivlin模型、Ogden模型等。

接觸定義和載荷施加是固體力學分析的核心環(huán)節(jié)。在接觸屬性中需要定義切向行為的摩擦系數(shù)和法向行為的接觸剛度，各接觸表面之間建立接觸對。載荷施加過程按照實際裝配和工作順序進行：首先通過位移邊界條件模擬密封圈的過盈安裝過程；然后施加流體壓力邊界，模擬高壓油對密封件的作用。

2.2 流體力學與混合潤滑理論

往復(fù)密封在多數(shù)工況條件下處于混合潤滑狀態(tài)，密封界面同時存在流體膜的動壓支撐和表面微觀粗糙峰的固體接觸。混合潤滑理論的建立需要對流體力學和接觸力學進行耦合分析，以確定油膜壓力分布、油膜厚度以及粗糙峰接觸壓力等關(guān)鍵參數(shù)。

流體力學分析基于Reynolds方程描述密封間隙中的油膜流動?？紤]到密封間隙尺寸遠小于活塞桿直徑和密封圈尺寸，可以忽略曲率影響，將問題簡化為一維流動模型。在混合潤滑狀態(tài)下，油膜厚度通常處于與表面粗糙度同一量級的水平，因此必須考慮表面粗糙度對流動的影響。通常采用平均流動模型，引入壓力流量因子和剪切流量因子修正Reynolds方程，反映粗糙表面對流動的阻滯效應(yīng)。

入口區(qū)的動壓效應(yīng)是影響油膜形成的重要因素。在密封接觸區(qū)的入口處，由于幾何收斂間隙和相對運動的作用，流體被帶入接觸界面產(chǎn)生動壓力。入口動壓的大小取決于收斂角度、滑動速度、流體黏度以及下游接觸壓力等因素。準確計算入口動壓對于確定油膜厚度和油膜壓力分布具有重要意義。

油膜壓力的求解需要耦合流體力學方程和固體力學方程。流體力學提供油膜壓力分布，固體力學提供密封圈的彈性變形和接觸壓力分布，二者之間存在雙向耦合關(guān)系。求解方法通常采用迭代算法：首先假設(shè)油膜壓力分布，計算密封圈的彈性變形，得到新的間隙形狀；然后基于新間隙重新求解Reynolds方程，更新油膜壓力；重復(fù)這一過程直至收斂。

2.3 接觸力學與粗糙峰分析

當油膜厚度減小到與表面粗糙度同一量級時，密封界面的微觀粗糙峰將發(fā)生接觸，承擔部分密封載荷。粗糙峰接觸壓力的大小取決于表面粗糙度統(tǒng)計特征、材料力學性能和油膜厚度。準確計算粗糙峰接觸壓力對于理解混合潤滑狀態(tài)下的密封機理和摩擦磨損行為至關(guān)重要。

表面粗糙峰的分布通常假設(shè)服從高斯分布，這一假設(shè)在多數(shù)工程表面中得到實驗驗證?；钊麠U表面與密封圈表面具有不同的粗糙度參數(shù)，為簡化分析，可將二者等效處理：將活塞桿視為理想光滑剛性表面，密封圈表面視為粗糙彈性表面，通過等效公式得到綜合粗糙度。這種等效方法能夠在保持主要物理特征的前提下顯著降低分析難度。

粗糙峰接觸壓力的計算基于Greenwood-Williamson接觸模型或其改進形式。該模型假設(shè)粗糙峰為球形微凸體，其高度服從高斯分布，在給定油膜厚度下，只有高度超過油膜厚度的粗糙峰發(fā)生接觸。每個接觸粗糙峰的接觸壓力根據(jù)Hertz接觸理論計算，將所有接觸粗糙峰的貢獻累加得到總的粗糙峰接觸壓力。這種統(tǒng)計接觸模型能夠建立粗糙峰接觸壓力與油膜厚度之間的函數(shù)關(guān)系，為混合潤滑分析提供必需的接觸本構(gòu)關(guān)系。

粗糙峰接觸不僅影響密封力的平衡，還直接關(guān)系到密封圈的摩擦磨損。在混合潤滑狀態(tài)下，摩擦力由兩部分組成：油膜剪切產(chǎn)生的粘性摩擦力和粗糙峰接觸產(chǎn)生的邊界摩擦力。粘性摩擦力取決于油膜剪切速率和流體黏度，邊界摩擦力取決于粗糙峰接觸壓力和邊界摩擦系數(shù)。

2.4 流固耦合與熱力學效應(yīng)

VL密封圈的工作過程涉及固體變形與流體流動的強耦合作用，需要采用流固耦合分析方法準確描述密封界面的力學狀態(tài)。流固耦合分析的核心思想是將固體力學方程和流體力學方程聯(lián)立求解，在每一迭代步中交換界面上的力學信息，直至滿足平衡條件。

影響系數(shù)法是流固耦合分析中常用的一種高效數(shù)值方法。該方法的基本原理是利用固體力學分析的線性疊加特性，預(yù)先計算單位壓力作用下密封界面的變形響應(yīng)，形成柔度矩陣或影響系數(shù)矩陣。在流固耦合迭代過程中，利用影響系數(shù)矩陣可以快速計算任意壓力分布對應(yīng)的密封圈變形，避免了每次迭代都進行完整的有限元分析，顯著提高了計算效率。

密封系統(tǒng)在工作過程中由于粘性耗散和摩擦生熱，會產(chǎn)生顯著的溫度升高，進而影響油液黏度、材料性能和密封行為。熱量的產(chǎn)生來源于兩個方面：油膜剪切產(chǎn)生的粘性耗散熱和粗糙峰摩擦產(chǎn)生的摩擦熱。產(chǎn)生的熱量一部分由油液流動帶走，一部分通過密封圈和活塞桿傳導散失。

熱效應(yīng)對密封性能的影響主要體現(xiàn)在：油液黏度隨溫度升高而降低，導致油膜承載能力下降，油膜厚度減小；PTFE材料的彈性模量和硬度隨溫度升高而變化，影響密封圈的變形特性和接觸壓力分布；溫度升高還會加速材料老化和磨損過程。研究表明，忽略熱效應(yīng)可能導致密封性能預(yù)測出現(xiàn)顯著偏差，特別是在高往復(fù)速度工況下，熱修正對于準確評估密封行為具有重要意義。

三、VL密封圈摩擦磨損仿真與唇口輪廓預(yù)測

3.1 經(jīng)典磨損理論

密封圈的摩擦磨損是導致密封性能退化的重要原因，準確描述磨損過程需要建立在經(jīng)典磨損理論基礎(chǔ)之上。Archard磨損模型是應(yīng)用最為廣泛的磨損計算理論，該模型認為磨損體積與法向載荷、滑動距離成正比，與材料硬度成反比。對于密封圈唇口的局部磨損問題，需要將Archard模型轉(zhuǎn)化為微分形式，描述任意微元位置處的磨損深度隨滑動距離的變化率。

Rhee磨損理論在Archard模型基礎(chǔ)上進行了擴展，考慮了材料特性、接觸壓力和滑動速度對磨損的綜合影響。對于PTFE材料的密封圈，磨損過程呈現(xiàn)出階段性特征：初期磨合階段磨損速率較高，表面粗糙峰逐漸被磨平，實際接觸面積增大；進入穩(wěn)定磨損階段后，磨損速率趨于恒定，密封性能相對穩(wěn)定；隨著磨損繼續(xù)發(fā)展，當磨損累積到一定程度后，密封圈幾何輪廓發(fā)生顯著改變，可能進入劇烈磨損階段，磨損速率急劇上升。

密封圈磨損的特殊性在于磨損過程與密封性能之間存在強烈的耦合作用。磨損導致唇口輪廓變化，輪廓變化改變接觸壓力分布，接觸壓力變化又影響后續(xù)的磨損速率。這種時變耦合特征使得密封圈的磨損預(yù)測必須采用增量迭代方法，將連續(xù)的磨損過程離散化為一系列時間步，在每個步長內(nèi)假定接觸狀態(tài)不變，計算該步長內(nèi)的磨損增量，更新密封圈幾何輪廓，然后重新進行接觸分析，進入下一個時間步的計算。

3.2 密封圈唇口輪廓預(yù)測方法

基于磨損理論的唇口輪廓預(yù)測是研究密封性能退化規(guī)律的關(guān)鍵技術(shù)。唇口輪廓的演化決定了密封圈與活塞桿之間的接觸壓力分布和接觸寬度，這兩個參數(shù)是評價密封圈密封性能的核心指標。唇口輪廓預(yù)測方法通過耦合有限元分析和磨損計算，實現(xiàn)對不同磨損時間下唇口幾何形狀的數(shù)值模擬。

預(yù)測方法的基本流程可概括為：第一步，根據(jù)往復(fù)密封系統(tǒng)的實際結(jié)構(gòu)尺寸，建立包含VL密封圈、O形圈、溝槽和活塞桿的二維軸對稱有限元模型，準確模擬密封圈的裝配狀態(tài)和工作載荷。第二步，通過有限元分析提取密封圈主密封面（唇口區(qū)域）的接觸信息，包括接觸節(jié)點的坐標值、靜態(tài)接觸壓力分布曲線等數(shù)據(jù)。第三步，基于靜態(tài)接觸壓力分布曲線，應(yīng)用磨損理論計算每個接觸節(jié)點的磨損深度，將接觸節(jié)點原坐標減去磨損深度得到新的節(jié)點坐標，將所有新節(jié)點坐標連接成光滑曲線，即獲得新的唇口輪廓。第四步，利用更新后的唇口輪廓修正密封圈有限元模型，重新進行計算，得到下一個時間增量的接觸壓力分布。

通過上述步驟的循環(huán)迭代，即可得到唇口輪廓隨磨損時間的演化規(guī)律。為了便于對比不同時刻的唇口輪廓，通常以密封圈頂部圓心為原點建立坐標系，徑向坐標表示距離軸心的距離，軸向坐標表示距離密封圈底部的位置。由于底部位置在磨損過程中固定不變，因此可以通過坐標對比直觀地顯示磨損區(qū)域的輪廓變化。

從磨損計算結(jié)果可以看出，磨損區(qū)域唇口輪廓的變化隨磨損時間延長而逐漸增加，但磨損速率并非恒定不變。在磨損初期，接觸壓力較高且分布集中，磨損速率較快；隨著磨損進行，接觸區(qū)域擴大，接觸壓力趨于均勻，磨損速率有所減緩。這種自適應(yīng)性使得密封圈能夠在較長服役時間內(nèi)保持相對穩(wěn)定的密封性能。

3.3 摩擦磨損仿真結(jié)果分析

基于上述理論和方法，對某型航空液壓作動器用VL密封圈進行摩擦磨損仿真，分析磨損過程中接觸壓力、油膜特性、摩擦力和泄漏率的變化規(guī)律，揭示密封性能的演化機理。

從接觸壓力分布來看，隨著磨損時間的增加，最大接觸壓力呈現(xiàn)逐漸減小的趨勢，唇口區(qū)域的接觸壓力分布趨于平緩。未磨損時，接觸壓力在唇口區(qū)域呈現(xiàn)明顯的峰值分布，壓力集中區(qū)域?qū)挾容^??；磨損10小時后，接觸壓力峰值降低，接觸區(qū)域?qū)挾嚷杂性黾?；磨損20小時后，接觸壓力分布進一步均勻化；磨損30小時后，接觸壓力分布發(fā)生顯著變化，空氣側(cè)唇口區(qū)域出現(xiàn)較為明顯的壓力異常升高。

粗糙峰接觸壓力的演化規(guī)律與總接觸壓力既有聯(lián)系又有區(qū)別?？傮w趨勢上，粗糙峰接觸壓力隨磨損時間延長而逐漸減小，這是由于磨損使表面粗糙峰高度降低，粗糙峰接觸趨于緩和。然而，磨損30小時的計算結(jié)果顯示，內(nèi)行程粗糙峰接觸壓力出現(xiàn)異常增加現(xiàn)象。分析其原因，可能是密封圈空氣側(cè)唇口通過磨損形成了較為明顯的尖角幾何特征，這種局部幾何突變在接觸時產(chǎn)生較大的壓力峰，導致粗糙峰接觸壓力局部顯著升高。

油膜壓力對磨損過程的敏感性相對較低。仿真結(jié)果表明，隨著唇口輪廓的變化，油膜壓力分布的整體形態(tài)變化較小，僅在局部區(qū)域出現(xiàn)微調(diào)。這說明VL密封圈的流體動壓潤滑性能對幾何輪廓的變化具有一定的魯棒性，油膜壓力的形成主要受運動參數(shù)和流體性質(zhì)控制，對唇口形狀的敏感度相對有限。

摩擦力的演化規(guī)律與接觸壓力和油膜特性密切相關(guān)。在磨損初期，摩擦力主要由粗糙峰接觸貢獻，隨著磨損進行，粗糙峰高度降低，邊界摩擦成分減小，總摩擦力有所下降。但當磨損發(fā)展到一定程度后，唇口輪廓的畸變導致局部壓力升高，邊界摩擦成分重新增加，摩擦力出現(xiàn)波動甚至回升。這種非單調(diào)變化特征反映了磨損過程中密封界面力學狀態(tài)的復(fù)雜演化。

3.4 泄漏率演化規(guī)律與失效機理

泄漏率是評價密封性能最直接的指標，泄漏率的變化規(guī)律直接反映了密封圈的服役狀態(tài)和健康程度。對于VL密封圈，凈泄漏量由內(nèi)行程泄漏量和外行程泄漏量的差值決定，反向泵送效應(yīng)使得VL圈即使在正常工作時也具有一定的泄漏調(diào)節(jié)能力。

仿真結(jié)果顯示，隨著磨損時間的增加，內(nèi)外行程的泄漏流量總體呈增大趨勢。這一趨勢與接觸壓力分布的均勻化和最大接觸壓力的降低有關(guān)：接觸壓力降低意味著密封能力減弱，在相同壓力差下更容易產(chǎn)生泄漏流動。然而，泄漏流量的變化并非單調(diào)增加，在磨損30小時時出現(xiàn)異常轉(zhuǎn)折：內(nèi)行程流量突然減小，導致凈泄漏率顯著增大。

深入分析這一異?，F(xiàn)象的機理發(fā)現(xiàn)，磨損30小時后密封圈空氣側(cè)唇口形成的尖角在接觸區(qū)域產(chǎn)生局部壓力峰，這一壓力峰雖然提高了局部密封能力，但破壞了油膜沿接觸區(qū)的連續(xù)性分布。壓力峰的存在使得油膜在通過該區(qū)域時發(fā)生斷裂或劇烈變薄，導致潤滑狀態(tài)惡化，內(nèi)行程油膜承載能力下降。與此同時，反向泵送效應(yīng)受到干擾，泵回油液的能力減弱。兩方面的共同作用使得內(nèi)行程泄漏流量減小，但凈泄漏量增大，密封性能出現(xiàn)轉(zhuǎn)折性退化。

這一發(fā)現(xiàn)揭示了VL密封圈磨損失效的關(guān)鍵機理：磨損不僅導致整體接觸壓力下降，更危險的是可能引發(fā)局部輪廓畸變，形成壓力異常集中區(qū)域，破壞油膜的連續(xù)性和反向泵送功能，導致泄漏率突增。因此，在VL密封圈的設(shè)計和壽命評估中，不僅要關(guān)注平均磨損量和平均接觸壓力，更要關(guān)注唇口輪廓的均勻性和局部壓力分布的合理性。

四、總結(jié)與展望

本文以某型航空液壓作動器用VL密封圈為研究對象，基于混合潤滑理論和磨損理論，建立了VL密封圈的摩擦磨損仿真模型和唇口輪廓預(yù)測方法，系統(tǒng)分析了磨損過程中密封性能的演化規(guī)律，得到以下主要結(jié)論：

第一，VL密封圈的唇口磨損具有明顯的時間累積特征。對于所研究的某型航空作動器用VL密封圈，每10小時的唇口磨損深度約為0.06mm左右。磨損速率并非恒定不變，初期磨損速率較高，隨著磨損進行接觸壓力趨于均勻，磨損速率有所減緩。這一規(guī)律為密封圈的壽命預(yù)測和維護周期確定提供了參考依據(jù)。

第二，隨著磨損時間的增加，密封接觸面的最大接觸壓力逐漸變小，唇口接觸壓力分布趨于平緩。這種變化趨勢反映了磨損對接觸狀態(tài)的調(diào)節(jié)作用，是密封圈適應(yīng)運行條件的自平衡過程。但當磨損累積到一定程度后，接觸壓力分布可能發(fā)生畸變，出現(xiàn)局部異常壓力峰，破壞接觸的均勻性。

第三，VL密封圈由磨損導致的唇口輪廓變化對油膜壓力的影響較小，對粗糙峰接觸壓力影響較大。這一發(fā)現(xiàn)表明油膜壓力的形成主要受宏觀流體動力學因素控制，對唇口幾何的敏感性相對較低；而粗糙峰接觸壓力與表面微觀形貌和局部接觸狀態(tài)密切相關(guān)，對磨損導致的輪廓變化更為敏感。

第四，隨著磨損量的增大，VL密封圈唇口處可能形成較大的局部壓力峰，導致內(nèi)行程流量減小，凈泄漏率增大。這是密封性能退化的關(guān)鍵機制，局部壓力峰破壞了油膜的連續(xù)性和反向泵送功能，使密封性能出現(xiàn)轉(zhuǎn)折性變化。因此，在VL密封圈的設(shè)計中應(yīng)重視唇口幾何的均勻性，避免磨損過程中產(chǎn)生應(yīng)力集中。

基于本研究的結(jié)果，未來可在以下幾個方向開展深入研究：一是建立考慮熱-力-流多場耦合的磨損模型，進一步提高磨損預(yù)測的準確性；二是開展VL密封圈加速壽命試驗，驗證和修正仿真模型；三是探索密封圈結(jié)構(gòu)優(yōu)化設(shè)計方法，通過改進唇口幾何參數(shù)延緩磨損進程；四是研究表面工程技術(shù)，提高密封界面的耐磨性。通過這些研究，有望進一步提升航空液壓作動器密封系統(tǒng)的可靠性和使用壽命，為飛行安全提供更可靠的保障。

&注：此文章內(nèi)使用的圖片部分來源于公開網(wǎng)絡(luò)獲取，僅供參考使用，配圖作用于文章整體美觀度，如侵權(quán)可聯(lián)系我們刪除，如需進一步了解公司產(chǎn)品及商務(wù)合作，請與我們聯(lián)系??！

湖南泰德航空技術(shù)有限公司于2012年成立，多年來持續(xù)學習與創(chuàng)新，成長為行業(yè)內(nèi)有影響力的高新技術(shù)企業(yè)。公司聚焦高品質(zhì)航空航天流體控制元件及系統(tǒng)研發(fā)，深度布局航空航天、船舶兵器、低空經(jīng)濟等高科技領(lǐng)域，在航空航天燃/滑油泵、閥元件、流體控制系統(tǒng)及航空測試設(shè)備的研發(fā)上投入大量精力持續(xù)研發(fā)，為提升公司整體競爭力提供堅實支撐。

公司總部位于長沙市雨花區(qū)同升街道匯金路877號，株洲市天元區(qū)動力谷作為現(xiàn)代化生產(chǎn)基地，構(gòu)建起集研發(fā)、生產(chǎn)、檢測、測試于一體的全鏈條產(chǎn)業(yè)體系。經(jīng)過十余年穩(wěn)步發(fā)展，成功實現(xiàn)從貿(mào)易和航空非標測試設(shè)備研制邁向航空航天發(fā)動機、無人機、靶機、eVTOL等飛行器燃油、潤滑、冷卻系統(tǒng)的創(chuàng)新研發(fā)轉(zhuǎn)型，不斷提升技術(shù)實力。

公司已通過 GB/T 19001-2016/ISO 9001:2015質(zhì)量管理體系認證，以嚴苛標準保障產(chǎn)品質(zhì)量。公司注重知識產(chǎn)權(quán)的保護和利用，積極申請發(fā)明專利、實用新型專利和軟著，目前累計獲得的知識產(chǎn)權(quán)已經(jīng)有10多項。湖南泰德航空以客戶需求為導向，積極拓展核心業(yè)務(wù)，與國內(nèi)頂尖科研單位達成深度戰(zhàn)略合作，整合優(yōu)勢資源，攻克多項技術(shù)難題，為進一步的發(fā)展奠定堅實基礎(chǔ)。

湖南泰德航空始終堅持創(chuàng)新，建立健全供應(yīng)鏈和銷售服務(wù)體系、堅持質(zhì)量管理的目標，不斷提高自身核心競爭優(yōu)勢，為客戶提供更經(jīng)濟、更高效的飛行器動力、潤滑、冷卻系統(tǒng)、測試系統(tǒng)等解決方案。
