汽車電池管理系統（Battery Management System，BMS）用于管理和監控汽車電池（特別是電動汽車的動力電池），確保電池安全、可靠、高效地運行，延長電池使用壽命。BMS被稱為電池的“安全大腦”，它的穩定性直接決定了整車的安全與壽命。

但你知道嗎？80%的BMS失效都源于電磁干擾防護不到位。特別是ESD靜電放電、EOS浪涌過電壓等看不見的威脅，隨時可能擊穿芯片、癱瘓通信，甚至引發電池?zé)崾Э亍＝裉煳覀兙徒Y(jié)合BMS的典型架構，拆解一下BMS關鍵節點的TVS&ESD等防護器件選型邏輯。

車用BMS的運行原理簡介

車用BMS可以分為有線BMS和無線BMS兩大類型。

有線BMS是當前車用場景的主流方案，如圖1所示，電池監控lC會通過多個通道來實時監測整個電池組的電壓、電流、溫度等（例如，一個電動汽車電池包可能包含96個電池單體，監測IC可以設置相應數量的通道來同時獲取每個單體的電壓信息，從而全面掌握電池組的電壓分布情況），然后電池監控lC將這些監測得到的數據轉換為數字信號，并進行初步的數據處理，再傳送給下一級的MCU，MCU通過通信接口CAN或LIN，將電池的實時狀態數據發送給其他的ECU（電子控制單元）。這類有線BMS抗干擾能力強、傳輸穩定可靠，能滿足車載高壓強電磁環境的高可靠性要求，但也存在布線復雜、后期維護成本較高的問題。

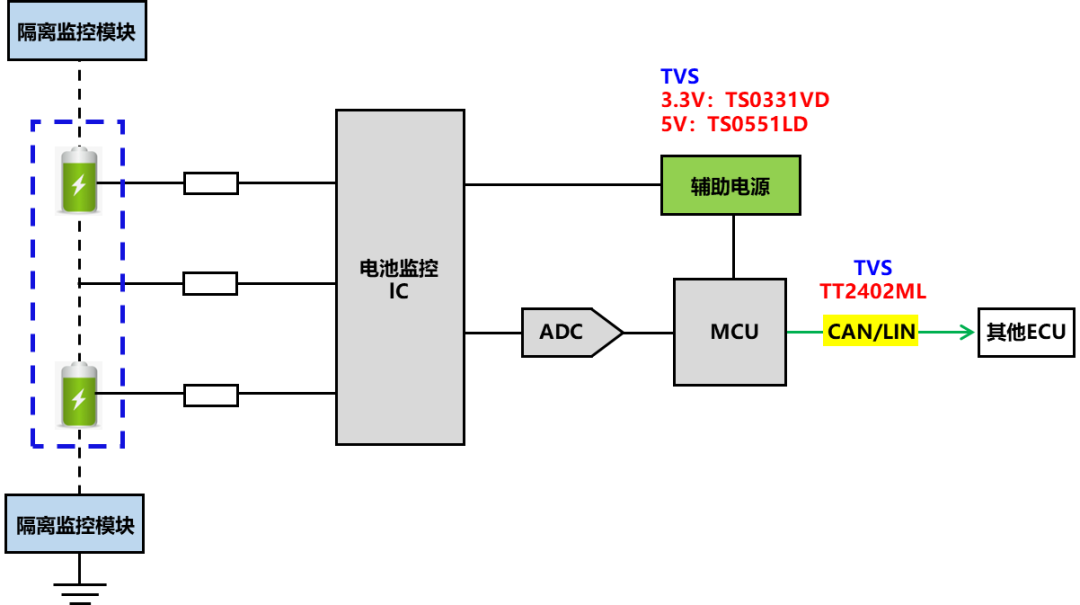

圖1 有線BMS架構系統

無線BMS是近年來的新興方案，一般通過藍牙或?qū)Ｓ脽o(wú)線（天線）協議實現電池模組內的數據采集。如圖2所示，電池監控單元會實時監測電池組中每個單體電池的電壓、電流、溫度等，然后將這些信息通過無線傳輸?shù)诫姵乇O(jiān)控lC，電池監控lC將這些測量得到的數據轉換為數字信號，并進行初步的數據處理，再傳送給下一級的MCU，MCU通過通信接口（如CAN或RS-485），將電池的實時狀態數據發送給其他的ECU。

此外，圖中柵極驅動是用來控制MOS管開關（此處也可采用晶揚的eFuse產品JYH50030A替代“柵極驅動+MOS管開關”的功能），進而有效保護電池的充放電。與傳統有線BMS相比，它的最大優勢在于減少了復雜的線束連接、使布局更有靈活性。但受限于車載環境的電磁干擾與信號遮擋問題，目前多作為輔助方案或在特定場景中使用。

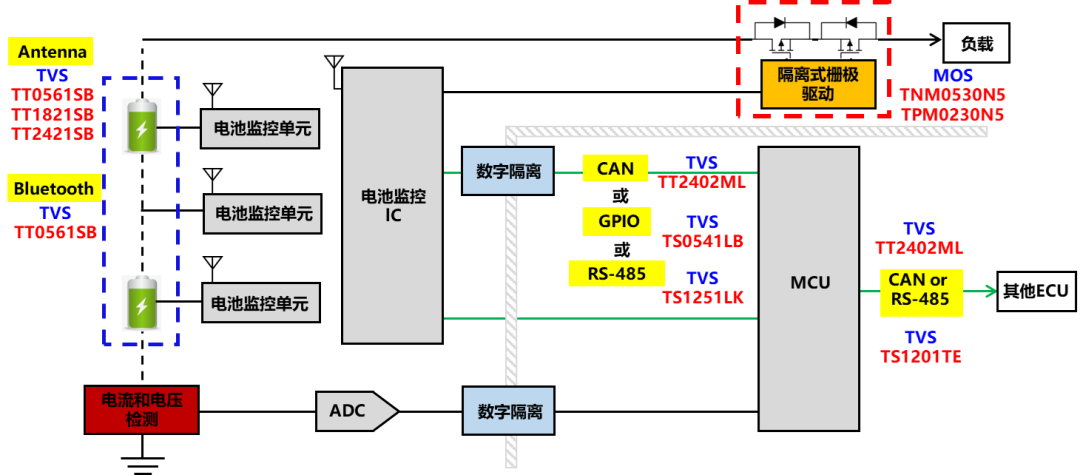

圖2 無線BMS架構系統

當前，車用BMS的架構正朝著“有線為主、有線+無線混合”的方向發展，既保留了有線方式的高可靠性，又通過局部無線采集簡化了模組內部布線，從而在穩定性與靈活性之間取得更好的平衡。

為什么BMS防護是車企不能踩的紅線？

對于新能源汽車而言，BMS的防護設計絕非“錦上添花”，而是“生死線”：

法規強制要求：國標GB 38031明確規定BMS需具備ESD和浪涌抗擾能力，防護不達標直接無法上市。

用戶安全底線：某新勢力車型曾因BMS通信接口浪涌防護失效，導致高速行駛中電池包誤報斷電，引發大規模召回。

成本控制關鍵：BMS核心芯片單價超百元，若因靜電擊穿導致批量返修，單臺車損失可達數千元。

性能體驗保障：高頻接口（如藍牙、天線）的防護不足會導致信號衰減，直接影響車聯網功能的用戶體驗。

可以說，BMS防護的每一分投入，都是在為車企召回成本、品牌口碑和用戶安全上保險。

BMS防護核心場景全梳理

從系統框圖中可以清晰看到，BMS的薄弱防護點主要集中在四大區域：

無線通信區：藍牙（Bluetooth）、天線（Antenna）——高頻信號易受干擾。搭TT0561SB/TT1821SB/TT2421SB ——工作電壓覆蓋 5V/18V/24V需求，結電容僅 0.16~0.25pF，且容值線性度較好，既不影響信號傳輸，又抗得住戶外電磁沖擊。

總線通信區：CAN/LIN、GPIO、RS-485——多設備交互易引入干擾，長距離傳輸易受浪涌和靜電的沖擊。根據不同的應用方案,晶揚推薦TT2402ML/TS1251LK/TS1201TE/ TS0541LB，滿足不同接口對防護的要求。

電源負載區：供電鏈路中，電壓波動、負載突變等情況極易引發浪涌沖擊。針對不同工作電壓的電源軌，精準搭配TS0331VD/TS0551LD保護器件，可快速鉗制浪涌電壓，避免過壓損壞電路。

以上推薦的型號關鍵參數如下：

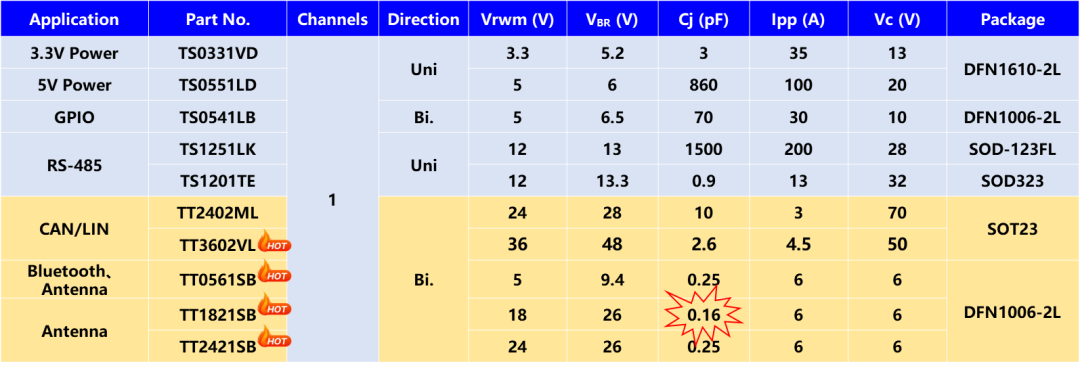

圖3 晶揚電子針對汽車 BMS的ESD&TVS選型推薦

功率驅動區：

方案1：隔離式柵極驅動MOS管——大電流場景易過熱損壞。晶揚推薦TNM0530N5/TPM0230N5，采用PDFN5*6-8L封裝，散熱效率比傳統SOP-8封裝高30%，低導通電阻可降低功耗，非常適合BMS中的功率驅動場景。

方案2：選用eFuse產品JYH50030A替代“柵極驅動+MOS管開關”的功能，JYH50030A是一款采用TOLL-8L類封裝的超低導通阻抗(3.0mΩ@25℃)的單通道智能高側電源開關。具有保護和診斷功能，并集成了反向保護行為。特別設計應用于驅動大電流負載等BMS場景。

以上推薦的型號關鍵參數如下：

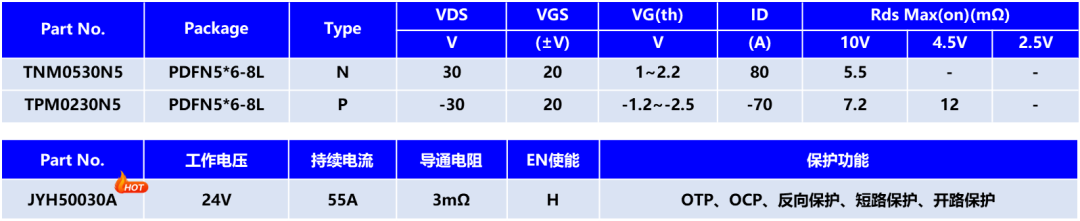

圖4 晶揚電子針對汽車 BMS的MOS、eFuse選型推薦

BMS的防護設計不是簡單的器件堆砌，而是需要結合系統架構、信號特性和環境風險，精準匹配TVS/ESD等新型器件。合理的防護方案不僅能提升系統可靠性，更能幫助整車廠快速通過EMC認證，縮短上市周期。
