隨著智慧醫療與康復護理需求的持續升級，智能醫療床已成為現代醫療設施的核心設備。其電源與電機驅動系統作為整機“動力與神經”，需為升降電機、推舉機構、傳感器及控制單元等關鍵負載提供穩定高效的電能轉換與精準控制，而功率MOSFET的選型直接決定了系統的響應速度、運行平穩性、能效及長期可靠性。本文針對醫療床對安全、靜音、精準與電磁兼容性的嚴苛要求，以場景化適配為核心，重構功率MOSFET選型邏輯，提供一套可直接落地的優化方案。
一、核心選型原則與場景適配邏輯

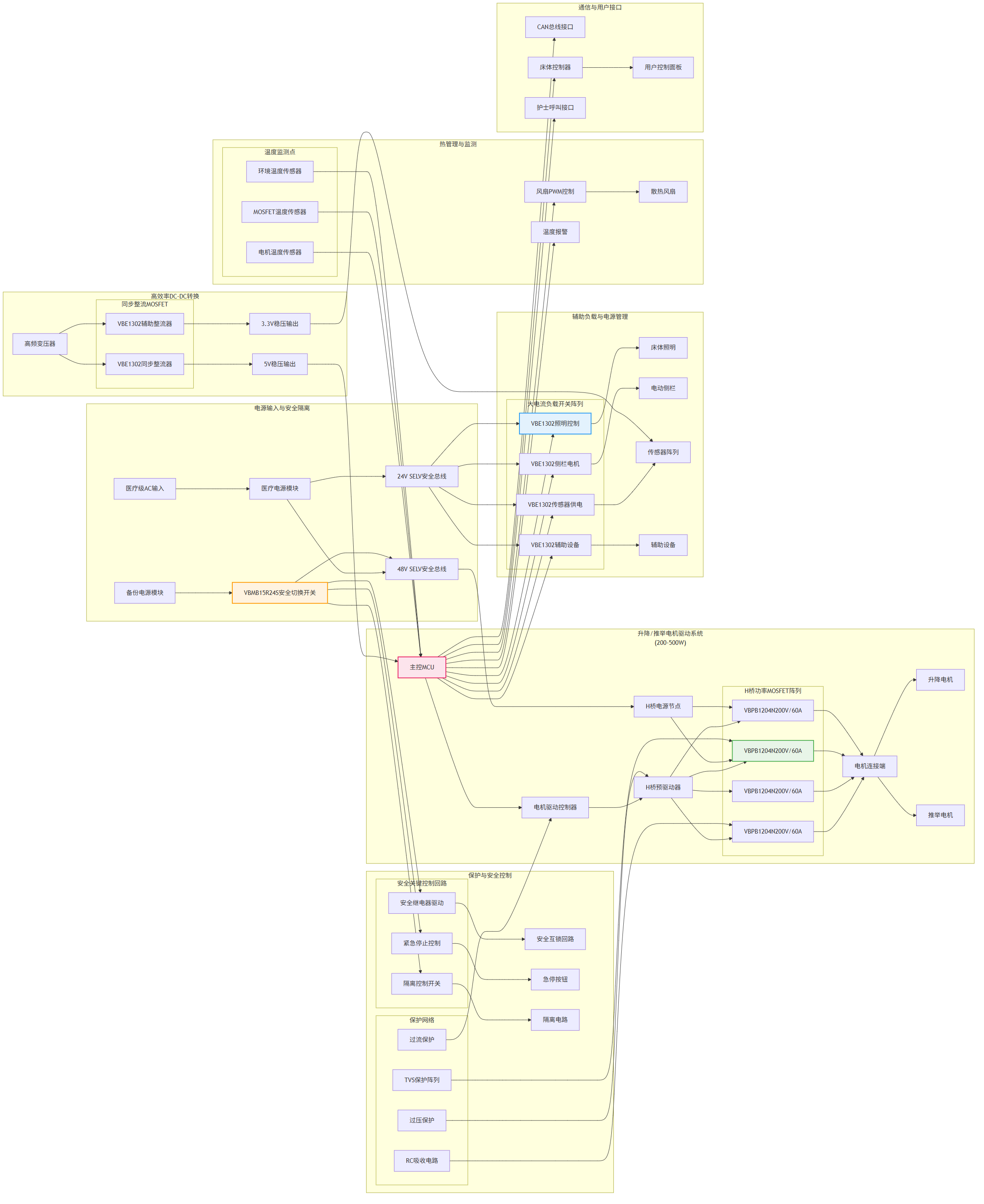

圖1: 智能醫療床方案功率器件型號推薦VBPB1204N與VBMB15R24S與VBE1302與產品應用拓?fù)鋱D_01_total

選型核心原則
安全冗余至上： 針對24V/48V安全特低電壓（SELV）總線及可能的感性負載反壓，MOSFET耐壓值需預留充足裕量，確保在異常情況下絕對可靠。
高效與低噪兼顧： 優先選擇低導通電阻（Rds(on)）與優化柵極特性的器件，降低損耗與發熱，同時支持平滑的PWM控制以實現電機靜音運行。
封裝與可靠性匹配： 根據功率等級、散熱條件及安裝方式，選用TO220、TO263、DFN等封裝，確保長期連續運行的機械與熱穩定性。
控制精準性： 電機驅動器件需具備優異的開關特性，輔助控制器件需便于與低電壓MCU直接接口，提升系統控制精度與響應速度。
場景適配邏輯
按智能醫療床核心功能模塊，將MOSFET分為三大應用場景：升降/推舉電機驅動（動力核心）、輔助負載與電源管理（功能支撐）、安全與備份控制（安全關鍵），針對性匹配器件參數。
二、分場景MOSFET選型方案

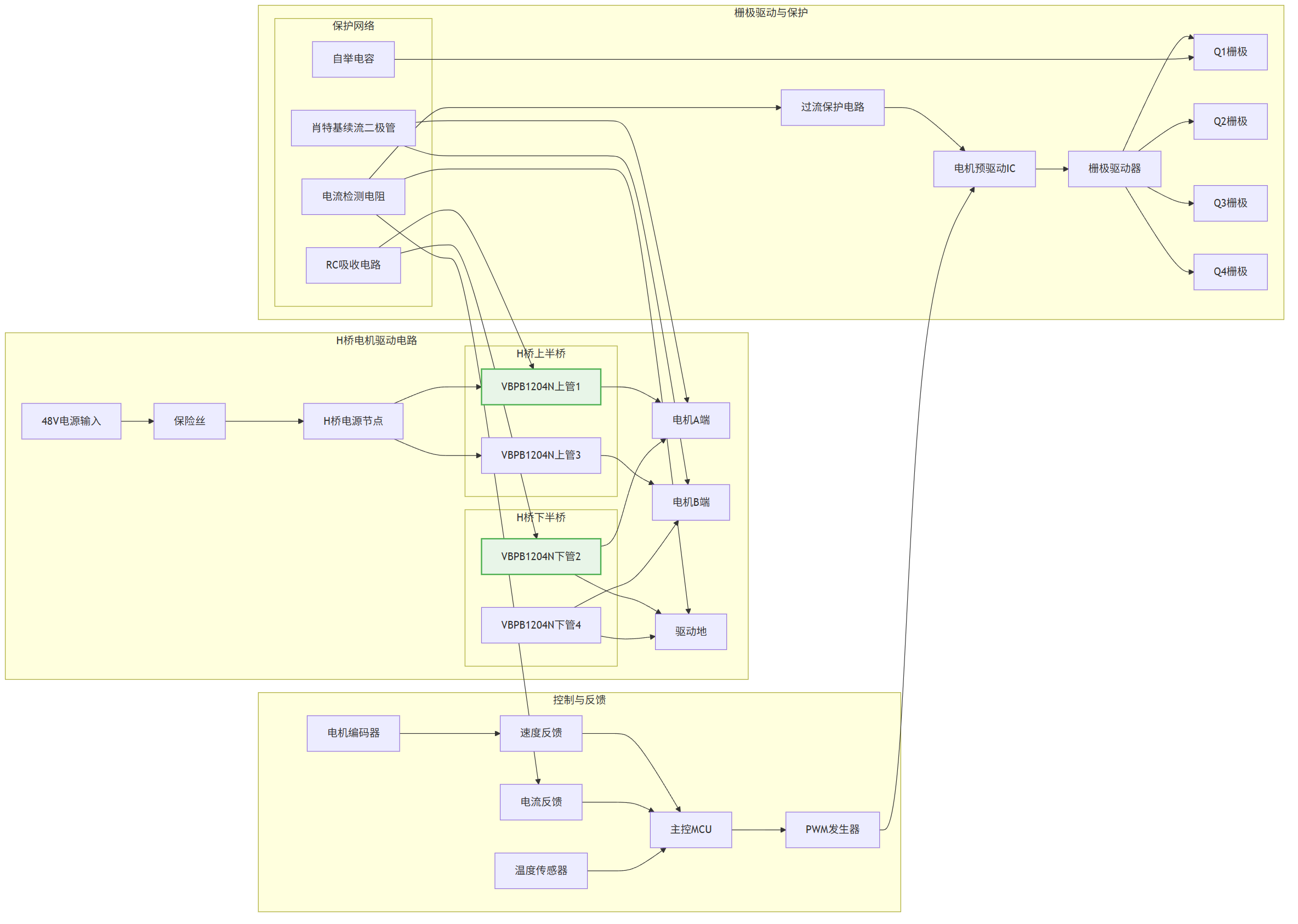

場景1：升降/推舉電機驅動（200W-500W）—— 動力核心器件
推薦型號：VBPB1204N（Single-N，200V，60A，TO3P）
關鍵參數優勢： 200V耐壓充分滿足48V系統總線并留有高裕量，10V驅動下Rds(on)低至48mΩ，60A連續電流能力輕松驅動中功率有刷或BLDC電機。
場景適配價值： TO3P封裝提供卓越的散熱能力，適合安裝在散熱器上，應對電機啟停與堵轉時的瞬時大電流。低導通損耗確保高效率，減少溫升，保障電機驅動系統長時間平穩、靜音運行，是實現床體精準升降與姿態調整的理想選擇。
適用場景： 主升降電機H橋驅動、推舉機構電機控制。

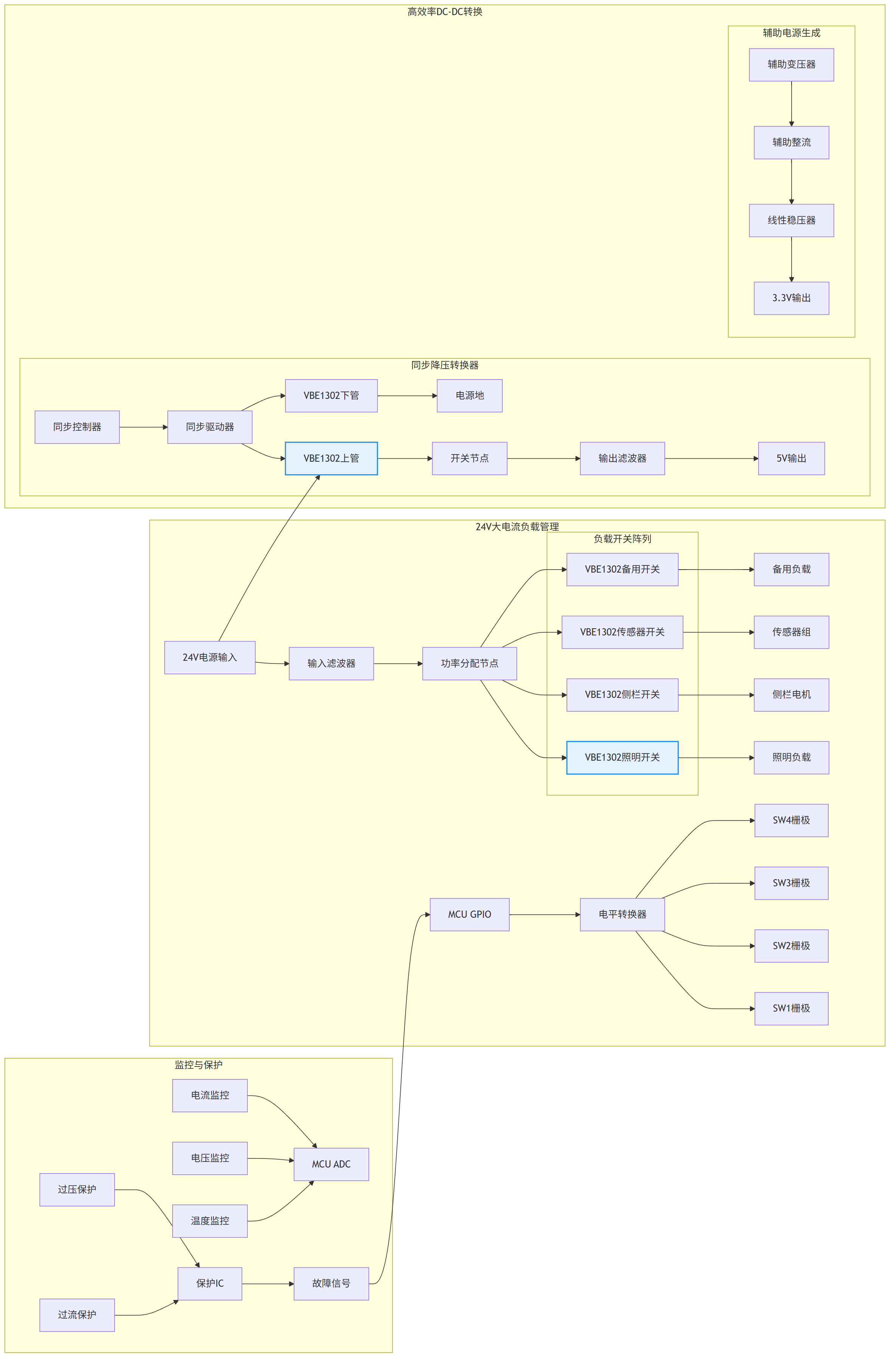

場景2：輔助負載與電源管理 —— 功能支撐與高效整流器件

圖2: 智能醫療床方案功率器件型號推薦VBPB1204N與VBMB15R24S與VBE1302與產品應用拓?fù)鋱D_02_motor

推薦型號：VBE1302（Single-N，30V，120A，TO252）
關鍵參數優勢： 30V耐壓完美適配24V系統，10V驅動下Rds(on)低至2mΩ，超低導通電阻帶來極低的傳導損耗。120A超高電流能力提供巨大設計裕度。
場景適配價值： TO252封裝在緊湊尺寸下實現了優異的散熱與電流處理能力。極低的Rds(on)使其在作為負載開關或同步整流器時損耗極低，可高效管理床體照明、側欄電機、傳感器供電等輔助負載，顯著提升系統整體能效。
適用場景： 大電流輔助負載開關、DC-DC同步整流、電源路徑管理。

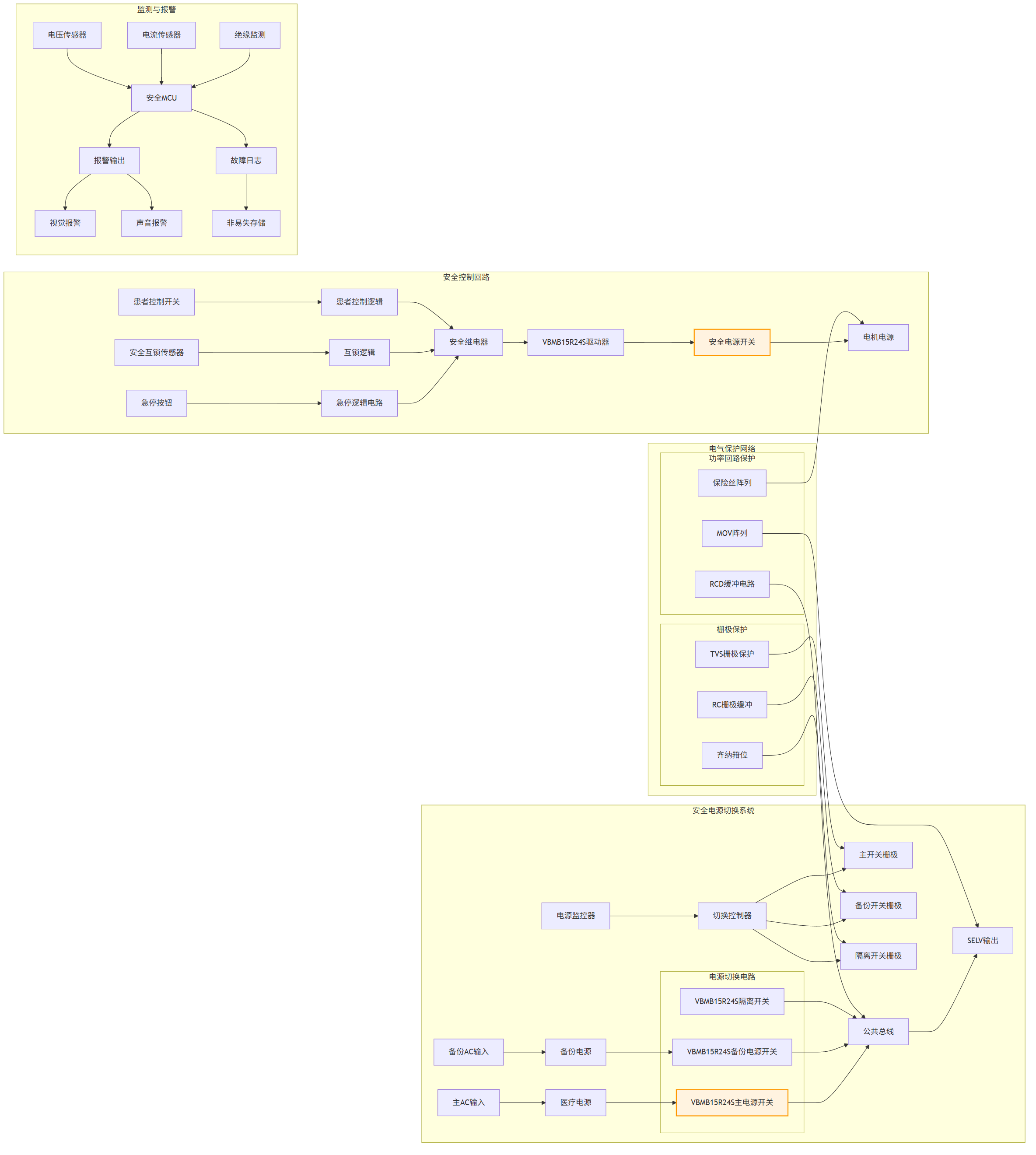

場景3：安全與備份控制 —— 高耐壓安全關鍵器件
推薦型號：VBMB15R24S（Single-N，500V，24A，TO220F）
關鍵參數優勢： 采用SJ_Multi-EPI技術，實現500V高耐壓與120mΩ（@10V）低導通電阻的優良平衡。24A連續電流滿足中小功率控制需求。
場景適配價值： TO220F全絕緣封裝無需額外絕緣墊，簡化安裝并提高安全性。高耐壓特性使其能有效抵御來自電機等感性負載的電壓尖峰和可能的電網耦合干擾，非常適合用于關鍵安全回路、備份電源切換或與市電輸入有間接聯系的輔助電源控制，為醫療床提供額外的電氣安全屏障。
適用場景： 安全隔離繼電器驅動、備份電源控制電路、離線式輔助電源初級側開關。
三、系統級設計實施要點
驅動電路設計
VBPB1204N： 搭配電機專用預驅動芯片，確保柵極驅動電流充足，開關邊沿清晰以降低開關損耗。
VBE1302： 可由MCU通過簡單柵極驅動器或直接驅動（需確保電壓足夠），重點優化功率回路布局以發揮其低內阻優勢。
VBMB15R24S： 需采用隔離或自舉電路進行高側驅動，柵極回路增加RC緩沖以優化EMI。

圖3: 智能醫療床方案功率器件型號推薦VBPB1204N與VBMB15R24S與VBE1302與產品應用拓?fù)鋱D_03_power

熱管理設計
分級散熱策略： VBPB1204N必須安裝于合適散熱器；VBE1302需有良好的PCB敷銅散熱；VBMB15R24S利用其絕緣封裝可方便安裝在系統散熱器上。
醫療級降額標準： 在最高環境溫度下，關鍵器件結溫按額定最大值70%以下進行設計，確保壽命與可靠性。
EMC與可靠性保障
EMI抑制： 電機驅動回路使用緊貼MOSFET的RC吸收網絡或肖特基續流二極管。高dv/dt回路注意屏蔽與布線。
保護措施： 所有電機驅動回路集成硬件過流保護；高耐壓器件柵極布置TVS管進行ESD與浪涌防護；關鍵功能回路考慮冗余或互鎖設計。
四、方案核心價值與優化建議
本文提出的智能醫療床功率MOSFET選型方案，基于場景化適配邏輯，實現了從核心動力到精細管理、從常規運行到安全備份的全鏈路覆蓋，其核心價值主要體現在以下三個方面：

圖4: 智能醫療床方案功率器件型號推薦VBPB1204N與VBMB15R24S與VBE1302與產品應用拓?fù)鋱D_04_safety

1. 安全可靠與高效動力并存： 通過為電機驅動選用高耐壓、低損耗的TO3P MOSFET，并結合高耐壓安全控制器件，在提供強勁、平穩動力的同時，構筑了抵御電氣應變的堅固防線，完全符合醫療設備對安全性的最高標準，同時高效率降低了系統溫升，提升了長期運行可靠性。
2. 系統能效與功率密度提升： 采用具有極低Rds(on)的TO252 MOSFET進行電源管理與輔助驅動，大幅降低了這部分電路的靜態與動態損耗，提升了整機能效。緊湊封裝與高性能的結合，有助于實現更小巧、更集成的控制系統設計。
3. 全場景適配與成本優化： 方案覆蓋了從高功率電機到低功耗控制的全場景需求，所選器件均為成熟可靠的量產型號，在滿足醫療設備嚴苛要求的同時，避免了過度設計，實現了最優的性價比平衡，有利于產品的市場化推廣。
在智能醫療床的電源與驅動系統設計中，功率MOSFET的選型是實現安全、平穩、智能與高效的核心環節。本文提出的場景化選型方案，通過精準匹配醫療床不同功能模塊的電氣與安全需求，結合系統級的驅動、散熱與防護設計，為醫療床研發提供了一套全面、可落地的技術參考。隨著醫療床向更智能化、更家庭化、更舒適化的方向發展，功率器件的選型將更加注重集成化、數字化與無線控制兼容性。未來可進一步探索集成電流傳感、溫度監控的智能功率模塊（IPM）以及更先進的封裝技術，為打造下一代高性能、高可靠性的智能醫療護理設備奠定堅實的硬件基礎。在健康關懷日益重要的時代，卓越的硬件設計是保障患者安全與舒適的第一道堅實防線。
