在醫療機器人消毒系統朝著高效、無菌與超高可靠性不斷演進的今天，其內部的精密功率管理鏈路已不再是簡單的開關控制單元，而是直接決定了消毒效能、系統安全性與長期運行穩定性的核心。一條設計精良的功率鏈路，是消毒機器人實現精準動作控制、多重消毒模塊可靠啟停與自身電磁潔凈度的物理基石。

圖1: 醫療機器人消毒系統方案與適用功率器件型號分析推薦VBTA32S3M與VBQF1303與VBA8338與VBQF2625與產品應用拓?fù)鋱D_01_total

然而，構建這樣一條鏈路面臨著嚴苛的挑戰：如何在緊湊空間內實現高效率與低熱耗？如何確保功率器件在頻繁啟停及消毒嚴苛環境下的長期可靠性？又如何將低電磁干擾、安全隔離與智能故障診斷無縫集成？這些問題的答案，深藏于從關鍵器件選型到系統級集成的每一個工程細節之中。
一、核心功率器件選型三維度：電壓、電流與功能的協同考量
1. 主驅與泵控MOSFET：系統動力與流體控制的核心
關鍵器件為 VBQF1303 (30V/60A/DFN8) ，其選型需要進行深層技術解析。在電壓應力分析方面，考慮到系統直流母線電壓通常為24VDC，并為電機反電動勢及關斷尖峰預留裕量，30V的耐壓滿足降額要求（實際應力低于額定值的80%）。在動態特性與效率優化上，超低的導通電阻（Rds(on)@10V=3.9mΩ）直接決定了系統效率。以驅動一臺峰值電流20A的直流無刷電機為例：傳統方案（內阻10mΩ）的導通損耗為 3 × (20/√2)2 × 0.01 ≈ 6W，而本方案導通損耗僅為 3 × (20/√2)2 × 0.0039 ≈ 2.34W，效率顯著提升。DFN8(3x3)封裝結合PCB散熱設計，能將熱量高效導出，滿足緊湊空間下的熱管理需求。
2. 消毒模塊電源管理MOSFET：安全與精準啟停的關鍵

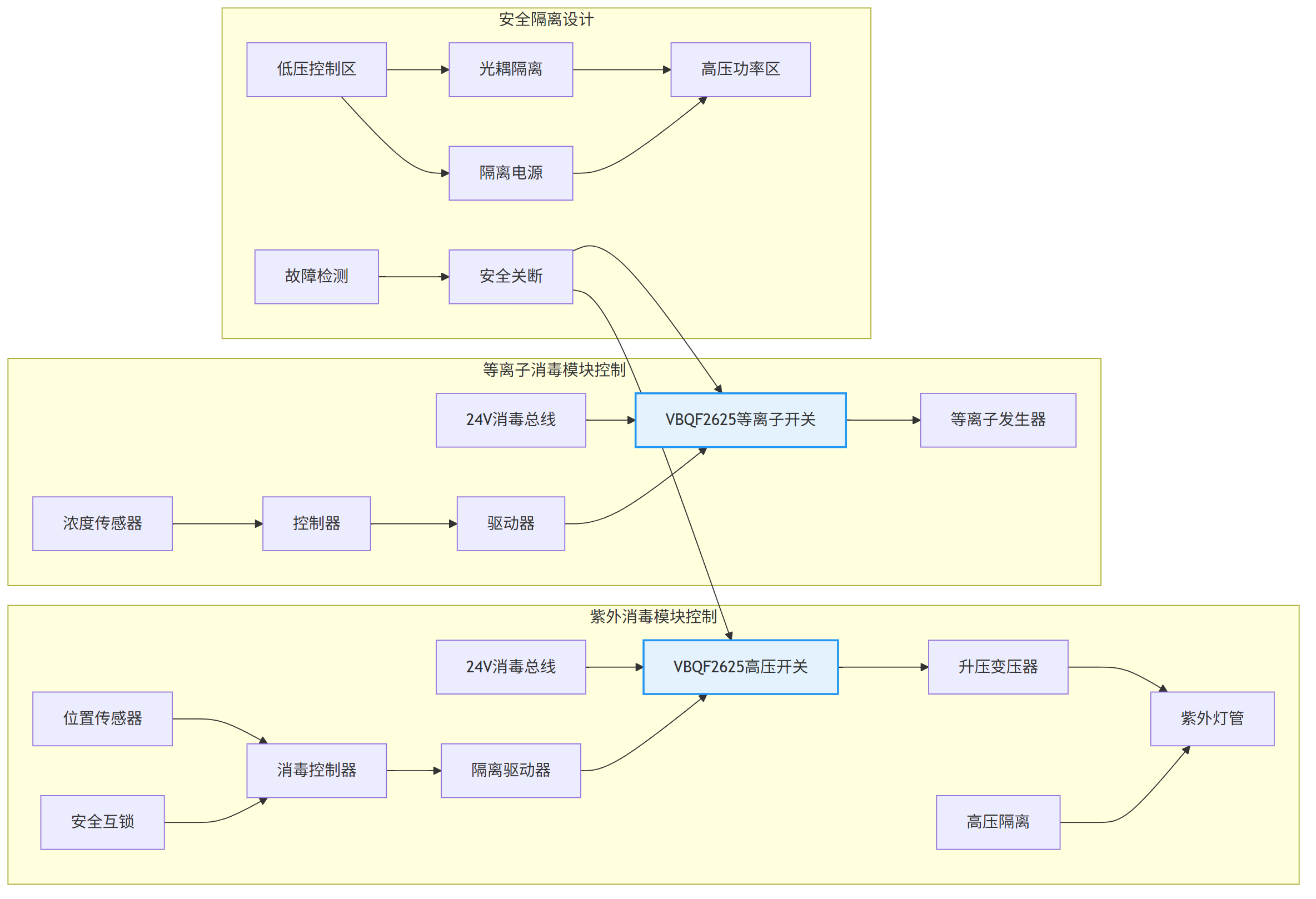

關鍵器件選用 VBQF2625 (-60V/-36A/DFN8) ，其系統級影響可進行量化分析。該器件負責控制紫外燈管或等離子發生器等高壓消毒模塊的電源路徑。其-60V的耐壓為消毒模塊可能產生的高壓反沖提供了充足裕量。極低的導通電阻（Rds(on)@10V=21mΩ）確保了在開啟時模塊供電電壓的跌落最小化，保障了消毒強度的穩定性。智能控制邏輯可基于機器人位置與傳感器反饋實現：當機器人進入目標區域且環境無人時，精準開啟高壓消毒模塊；在移動或充電時，則完全關閉以絕對確保安全與節能。DFN8封裝同樣有利于高功率密度布局。
3. 信號與輔助電源切換MOSFET：系統智能化與可靠性的實現者

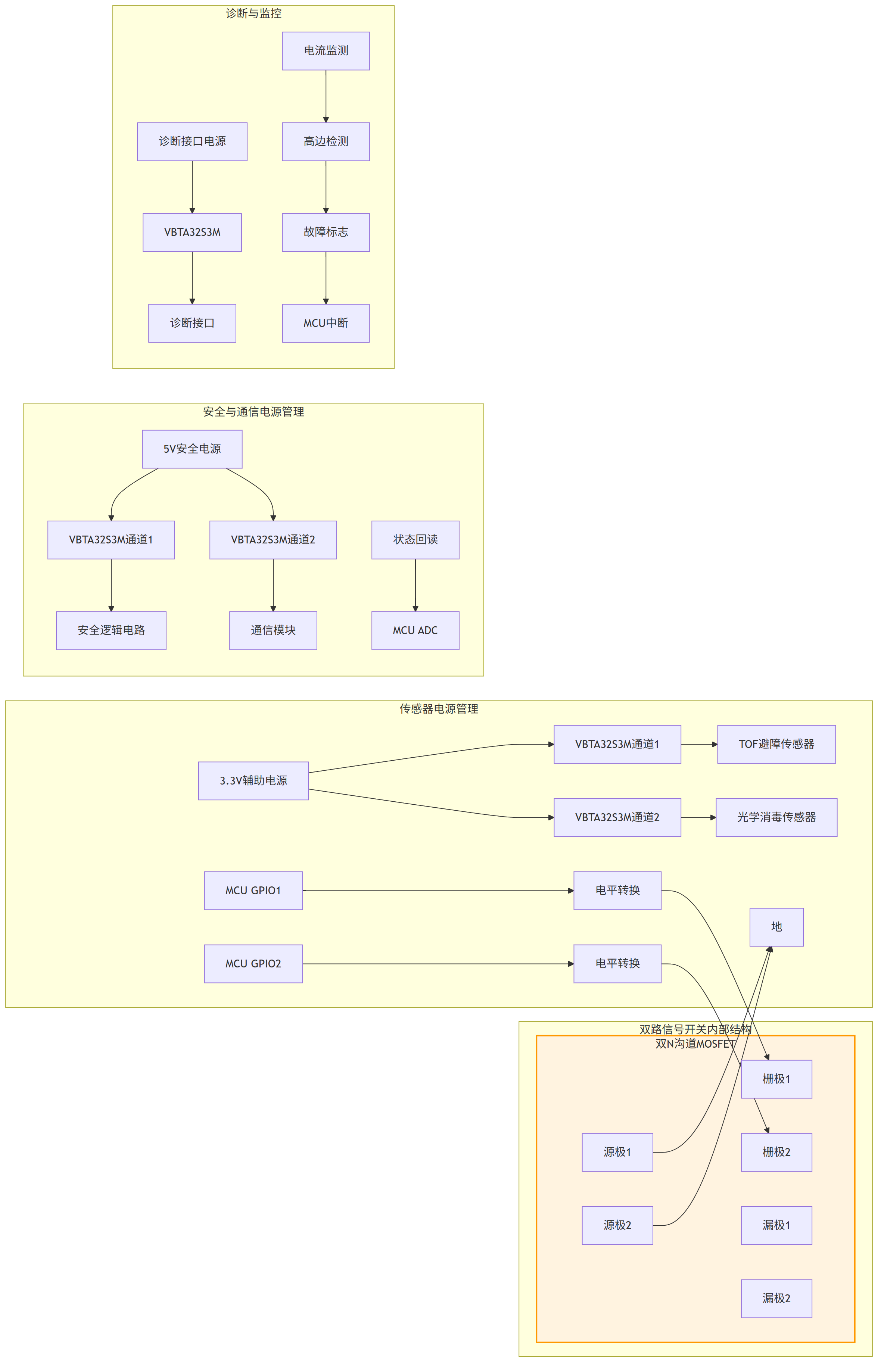

關鍵器件是 VBTA32S3M (雙路20V/1A/SC75-6) ，它能夠?qū)崿F(xiàn)高集成度的低功率信號管理。典型的應用包括：雙路獨立控制傳感器電源（如TOF避障、消毒強度光學傳感器）的上下電，實現故障隔離與低功耗待機；或用于控制安全邏輯電路的電源路徑。其雙N溝道集成設計在極小封裝（SC75-6）內提供了兩路獨立通道，節省了超過60%的布局面積，并避免了使用分立器件時的匹配與熱耦合問題。低至0.5V的開啟電壓（Vth min）確保了其在3.3V或5V微控制器GPIO直接驅動下的可靠導通，簡化了驅動電路。
二、系統集成工程化實現

圖2: 醫療機器人消毒系統方案與適用功率器件型號分析推薦VBTA32S3M與VBQF1303與VBA8338與VBQF2625與產品應用拓?fù)鋱D_03_disinfect

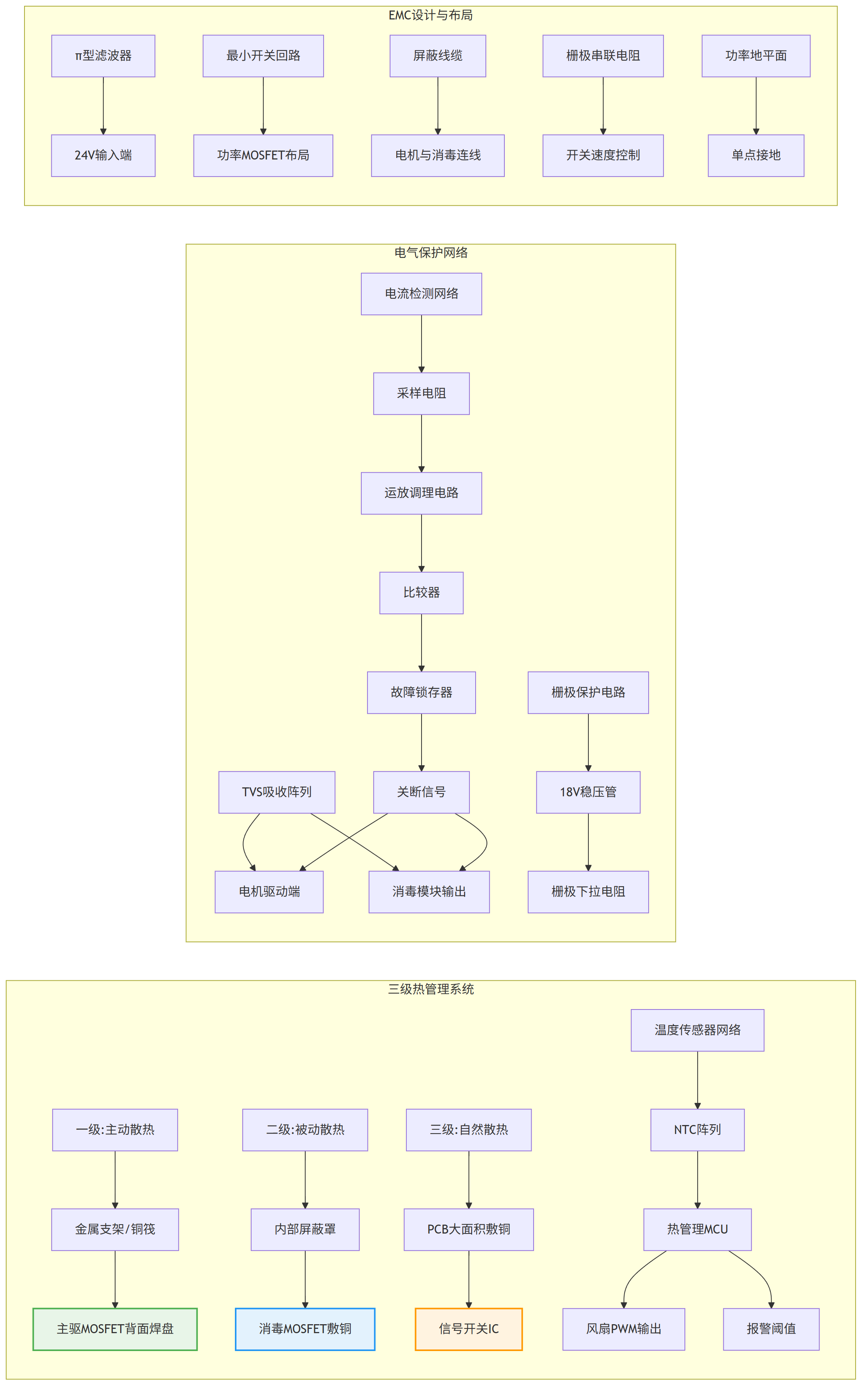

1. 緊湊化熱管理架構
我們設計了一個三級散熱系統。一級主動散熱針對VBQF1303這類主驅大電流MOSFET，采用PCB背面裸露焊盤直接焊接在系統內部金屬支架或散熱銅筏上，利用機器人底盤進行熱擴散。二級被動散熱面向VBQF2625消毒模塊開關，通過局部敷銅和連接至內部屏蔽罩的方式散熱。三級自然散熱則用于VBTA32S3M等信號切換芯片，依靠PCB敷銅和系統內部低速氣流。
具體實施方法包括：為VBQF1303和VBQF2625設計厚銅PCB（建議2oz以上），并在焊盤下方布置密集的散熱過孔陣列（孔徑0.3mm，間距0.8mm）連接至底層散熱平面；功率地平面與信號地平面采用單點連接，以控制噪聲環路。
2. 電磁兼容性與安全隔離設計
對于傳導EMI抑制，在24V直流輸入前端部署π型濾波器；所有功率MOSFET的開關回路面積必須最小化，特別是消毒模塊的高壓開關回路。針對輻射EMI，對策包括：對電機驅動線和消毒模塊供電線使用屏蔽線纜；在VBQF1303和VBQF2625的柵極串聯電阻（如10Ω）以減緩開關邊沿，降低高頻噪聲。
安全隔離設計至關重要：消毒模塊的高壓電源部分需與機器人低壓控制系統進行電氣隔離（如使用光耦或隔離電源）；VBTA32S3M控制的傳感器電源可方便地實現分區供電隔離，在單一傳感器故障時不影響整體系統。
3. 可靠性增強設計
電氣應力保護通過網絡化設計來實現。在電機驅動端和消毒模塊輸出端，使用TVS管吸收感性負載關斷產生的電壓尖峰。為所有功率MOSFET的柵極配置穩壓管（如18V）和下拉電阻（如10kΩ），防止柵極過壓和懸空。
故障診斷機制涵蓋多個方面：通過采樣電阻和運放監測VBQF1303的負載電流，實現電機堵轉過流保護；通過高邊電流檢測芯片監測VBQF2625的輸出電流，判斷消毒模塊是否正常啟動或短路；VBTA32S3M的每路開關狀態可通過微控制器GPIO進行回讀驗證，實現電源通路的狀態監控。
三、性能驗證與測試方案

圖3: 醫療機器人消毒系統方案與適用功率器件型號分析推薦VBTA32S3M與VBQF1303與VBA8338與VBQF2625與產品應用拓?fù)鋱D_04_distribution

1. 關鍵測試項目及標準
為確保設計滿足醫療環境嚴苛要求，需要執行一系列關鍵測試。整機效率測試在額定輸入電壓、執行典型消毒任務循環下進行，采用功率分析儀測量，合格標準為系統自身功耗占比低于預定值。待機與睡眠功耗測試要求所有模塊關閉后，核心監控電路功耗低于50mW。溫升測試在25℃環境溫度下連續執行消毒任務循環4小時，使用熱電偶監測，關鍵功率器件結溫（Tj）必須低于110℃以滿足高可靠性要求。開關波形與噪聲測試在帶載條件下用示波器觀察，要求電壓過沖不超過15%，并驗證開關噪聲不會干擾內部精密傳感器。EMC測試需符合YY 0505（醫用電氣設備EMC標準）及更嚴格的醫院環境要求。壽命加速測試則在高溫高濕環境（55℃/90%相對濕度）中進行500次以上消毒循環，要求無故障。
2. 設計驗證實例
以一臺移動紫外消毒機器人的功率鏈路測試數據為例（輸入電壓：24VDC，環境溫度：25℃），結果顯示：主驅電機控制效率在典型負載下達到97.5%；消毒模塊開關路徑壓降在30A電流下小于0.7V。關鍵點溫升方面，主驅MOSFET（VBQF1303）為38℃，消毒開關MOSFET（VBQF2625）為42℃，信號切換IC（VBTA32S3M）為15℃。電磁兼容性測試中，傳導發射與輻射發射均在YY 0505 Class B限值以下。
四、方案拓展
1. 不同功能等級的方案調整
針對不同消毒功能的機器人，方案需要相應調整?；A(chǔ)移動紫外消毒機器人可采用本文所述的核心方案（VBQF1303+VBQF2625+VBTA32S3M），實現移動與紫外消毒控制。增強型氣溶膠/等離子消毒機器人可在VBQF2625控制的母線上，增加由類似VBA8338（-30V/-7A）器件控制的次級噴霧泵或等離子風機。多模態綜合消毒機器人則需要更復雜的電源分配網絡，可能采用多片VBTA32S3M進行精細的傳感器與執行器電源域管理。
2. 前沿技術融合
預測性健康維護是未來的發展方向之一，可以通過監測主驅MOSFET（VBQF1303）的導通電阻微變化趨勢預測電機軸承磨損或負載異常；通過記錄消毒開關MOSFET（VBQF2625）的動作次數與溫升歷史評估其接觸壽命。
數字電源與智能驅動提供了更大靈活性，例如為VBQF1303配置數字柵極驅動器，實現基于電流斜率的自適應開關速度控制，以平衡效率與EMI；通過微控制器精確控制VBQF2625的開啟斜率，減少消毒模塊啟動時的沖擊電流。
寬禁帶半導體應用展望：未來可考慮在高效DC-DC升降壓模塊（為不同消毒模組供電）中引入GaN器件，以進一步提升功率密度和系統整體效率，滿足更緊湊、更快速消毒的下一代機器人需求。
醫療機器人消毒系統的功率鏈路設計是一個在精密控制、絕對安全、超高可靠性與緊湊空間等多重嚴格約束下尋求平衡的系統工程。本文提出的分級優化方案——主驅級追求高效緊湊、消毒模塊級注重安全與強驅動能力、信號級實現高集成智能配電——為不同復雜程度的醫療消毒機器人開發提供了清晰的實施路徑。
隨著醫療法規的日益嚴格和機器人自主能力的提升，未來的功率管理將朝著更高集成度、更深度狀態監控與更優電磁潔凈度的方向發展。建議工程師在采納本方案基礎框架的同時，必須將功能安全（FuSa）理念貫穿設計始終，并為所有關鍵功率路徑預留診斷接口。

圖4: 醫療機器人消毒系統方案與適用功率器件型號分析推薦VBTA32S3M與VBQF1303與VBA8338與VBQF2625與產品應用拓?fù)鋱D_05_protection

最終，卓越的功率設計是隱形的，它不直接呈現給醫護人員，卻通過更穩定的消毒輸出、更長的無故障運行時間、更低的電磁風險以及對其他醫療設備零干擾的兼容性，為醫院環境安全提供持久而可靠的技術保障。這正是醫療電子工程價值的最高體現。
