濕度是影響環境監測、食品貯藏、電子器件保護和健康監測的重要參數。傳統電阻式和電容式濕度傳感器雖然發展較快，但通常依賴外部電源，存在能耗較高、系統復雜以及在柔性和低功耗場景下應用受限等問題?；跐駳獍l(fā)電效應的自供電濕度傳感器能夠直接利用空氣中水分子的吸附-脫附行為輸出電信號，被認為是新一代低功耗濕度監測器件的重要發展方向。然而，現有相關器件仍普遍存在輸出電壓偏低、連續輸出能力不足等瓶頸。

近日，江南大學王利強教授團隊在期刊《ACS Applied Materials & Interfaces》上，發表了最新研究成果“Enhancing the output of self-powered cellulose-based humidity sensors by embedding covalent organic frameworks”。 研究團隊將Tp-Bth共價有機框架（COF）均勻分散到纖維素納米纖維（CNF）網絡中，構建出Tp-Bth COF/CNF復合氣凝膠，并進一步組裝得到基于濕氣發電效應的自供電濕度傳感器（TMEG）。該復合體系兼具高比表面積、豐富極性位點、良好吸濕性和較高結構穩定性，為提升器件輸出強度與穩定性提供了新的材料設計思路。

結果表明，該器件在10%-70% RH范圍內表現出優異的線性響應，擬合系數R2達到0.991，在70% RH下，開路電壓可達0.84 V，靈敏度達到14 mV/% RH，響應時間和恢復時間分別為22.14s和63.43s。同時，器件在環境濕度條件下可穩定輸出0.55-0.6 V長達5 h，并在兩周內保持高于0.5 V的輸出，展現出良好的連續工作能力與穩定性。該器件還可用于人體呼吸狀態監測以及手指非接觸感知，顯示出在環境監測、低功耗傳感和智能交互等領域的應用潛力。

圖1：Tp-Bth COF 的合成過程以及Tp-Bth COF/CNF氣凝膠的制備方案。

研究團隊首先通過溶劑熱反應制備Tp-Bth COF，再將其與CNF水分散體系充分混合，并經冷凍干燥得到復合氣凝膠。該構筑策略實現了COF與CNF在納米尺度上的協同分布與互穿連接，CNF提供連續的三維纖維骨架，COF則作為功能相嵌入其中，從而為后續的水分吸附、離子傳輸和電勢建立奠定了結構基礎。

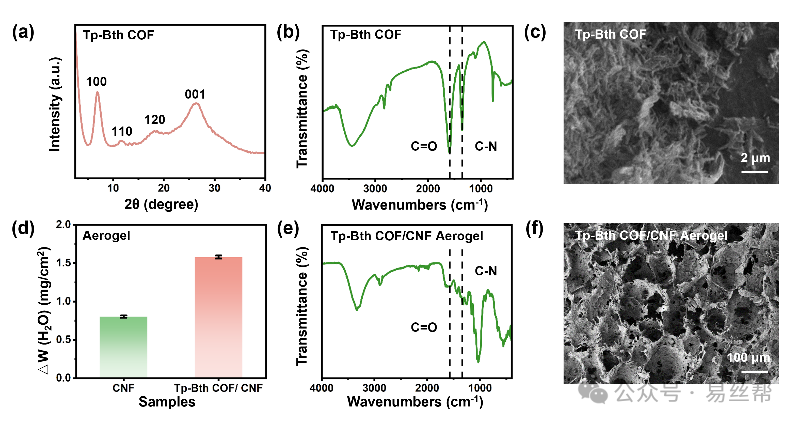

圖2：Tp-Bth COF及Tp-Bth COF/CNF氣凝膠的性質與表征。

表征結果顯示，Tp-Bth COF具有良好的結晶性與化學結構完整性，復合后形成的氣凝膠呈現蜂窩狀多孔結構，孔隙率達到92.4%。與純CNF氣凝膠相比，Tp-Bth COF/CNF復合氣凝膠的吸水能力顯著增強，且COF在CNF網絡中分散均勻。這說明引入COF不僅沒有破壞氣凝膠骨架，反而顯著提升了材料對水分子的捕獲能力。

圖3：Tp-Bth COF/CNF復合氣凝膠的濕氣發電機理。

理論計算與原位紅外分析表明，Tp-Bth COF中的-NH-和C=O等極性位點對水分子具有較強吸附能力，單個水分子在羰基氧位點的吸附能約為-0.42 eV。隨著水分不斷進入多級孔道，材料內部逐步形成由水分子和親水官能團構成的氫鍵網絡，并誘導H3O+、H+、OH?等離子的定向遷移。在非對稱電極與非均勻濕度接觸條件下，器件內部建立起明顯的離子濃度梯度，最終輸出可觀電壓信號。

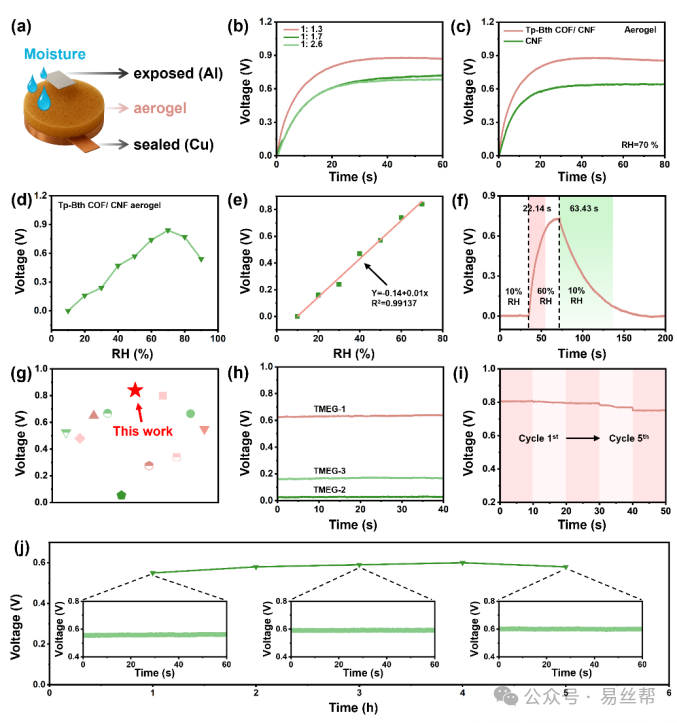

圖4：基于TMEG的濕度傳感器的濕度傳感性能。

圖5：基于TMEG的濕度傳感器的實際應用。

當Tp-Bth COF與CNF的質量比為1:1.3時，器件輸出性能最佳。實驗進一步表明，該器件遲滯系數僅為4.29%，循環5次后輸出電壓仍保持在0.75 V以上，說明其具有良好的可逆性和重復性。在應用演示中，器件可在距鼻部約15 cm處實現呼吸監測，最大輸出電壓約0.72 V。對于手指靠近/遠離的非接觸動作，也能在2-15 cm距離范圍內穩定識別，手指靠近時最高輸出可達0.75 V。

論文鏈接：

https://doi.org/10.1021/acsami.6c00674
