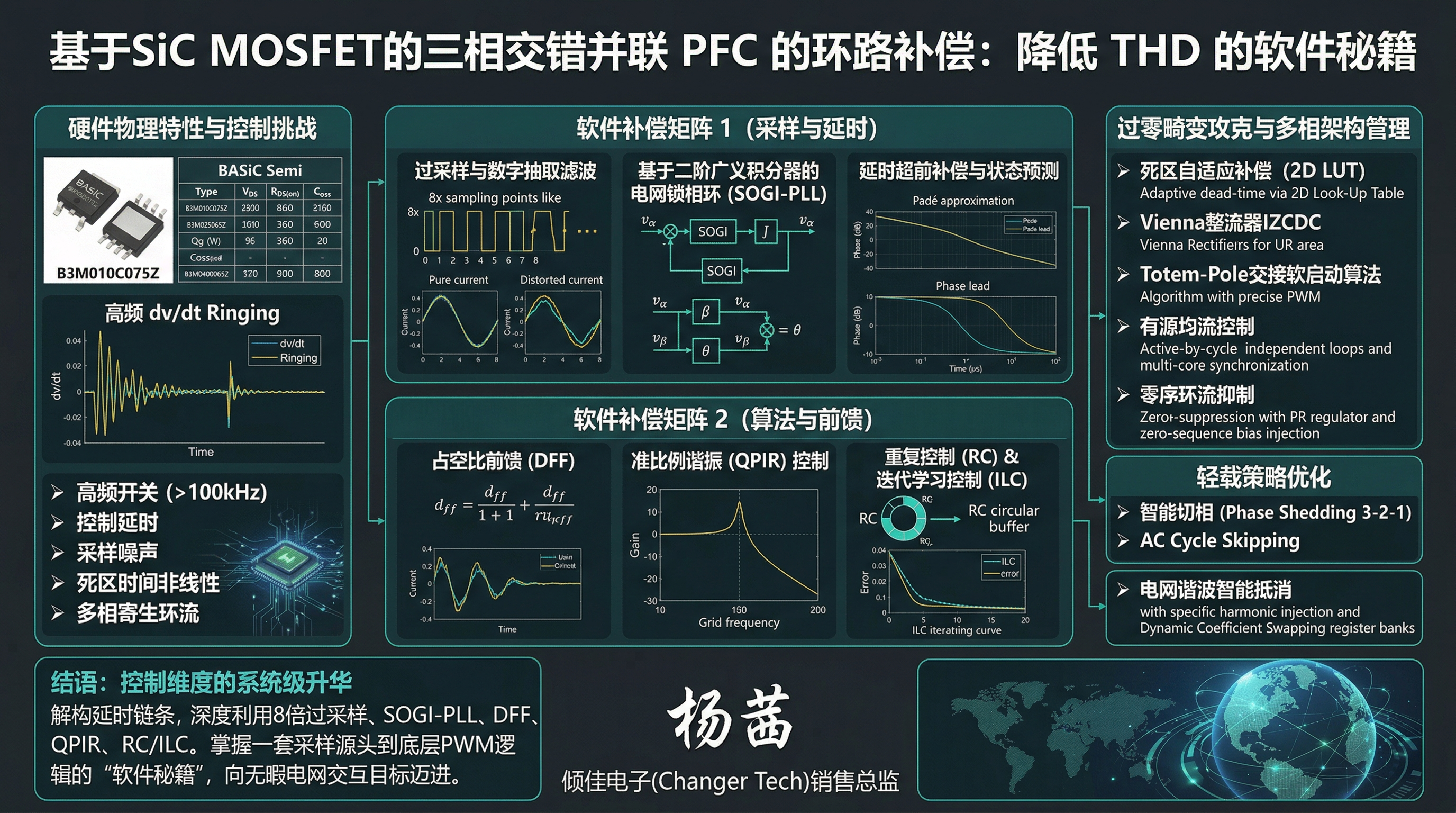

基于SiC MOSFET的三相交錯并聯 PFC 的環路補償：降低 THD 的軟件秘籍

引言與產業背景

在全球能源轉型與深度的電氣化進程中，高效率、高功率密度的交流-直流（AC-DC）功率變換器成為了支撐現代基礎設施的核心命脈。從輸出功率動輒高達50kW至400kW的電動汽車（EV）直流超充站，到采用400Vdc配電架構的新一代高密度數據中心與電信級儲能系統，前端的三相功率因數校正（Power Factor Correction, PFC）整流器正面臨著前所未有的技術挑戰 。為了在滿足國際電工委員會（IEC）61000-3-2等嚴苛電網諧波注入標準的同時，實現接近單位功率因數（PF），三相交錯并聯PFC拓?fù)湟蚱淠軌蝻@著降低輸入電流紋波、減小電磁干擾（EMI）濾波器體積的優勢，已成為大功率應用領域的絕對主流架構 。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

伴隨著半導體材料科學的飛躍，碳化硅（SiC）寬禁帶器件的商業化成熟徹底顛覆了傳統功率電子的硬件設計范式。SiC MOSFET憑借其極高的臨界擊穿電場、超低的導通電阻（RDS(on)?）、微小的輸出電容（Coss?）以及幾乎不存在的反向恢復效應，使得三相PFC系統能夠輕易突破傳統硅（Si）基IGBT或MOSFET的開關頻率瓶頸 。高頻化不僅縮減了無源磁性元件的體積，更使得系統峰值效率輕松跨越98.5%的門檻 。然而，硬件切換速度的量級提升，也無情地放大了數字控制系統中的非理想因素。在高達100kHz以上的開關頻率下，控制延時、采樣噪聲、極窄的死區時間非線性效應以及多相交錯固有的寄生環流，都會在電網周期的特定相位區間引發電流畸變，進而導致總諧波失真（Total Harmonic Distortion, THD）的急劇惡化 。

為了滿足現代服務器電源架構（如M-CRPS標準）在極輕載至滿載全區間內的極致THD要求，純粹的硬件優化已觸及物理極限。本研究報告將跳出硬件電路設計的傳統視角，深度聚焦于基于SiC MOSFET的三相交錯并聯PFC系統的數字控制環路補償與軟件算法架構。通過全面拆解數字化延時補償、過零畸變（Zero-Crossing Distortion）的數學建模與消除、雙閉環前饋與高級控制算法（如比例諧振、重復控制與迭代學習控制），以及多相均流與環流抑制策略，本報告旨在為研發工程師提供一套詳盡、系統的“軟件秘籍”，以期通過純固件算法層面的革新，將三相高頻PFC系統的THD指標逼近理論極限。

1. 硬件物理特性與控制挑戰的耦合機理

在深入探討軟件算法之前，必須深刻理解受控物理對象的電氣特性。在三相交錯并聯PFC（例如三相Vienna整流器或三相交錯無橋Totem-Pole PFC）中，SiC MOSFET的動態與靜態參數是決定軟件補償策略基準的核心坐標。

1.1 SiC MOSFET 關鍵電氣參數的系統級影響

不同功率等級的PFC系統通常會選用不同規格的SiC MOSFET。通過分析典型工業級與車規級SiC器件的參數，可以清晰地識別出高頻數字控制所需應對的物理約束。下表列舉了基本半導體（BASiC Semiconductor）幾款典型SiC MOSFET的核心電氣特性參數 ：

上述物理參數與數字控制策略之間存在著深刻的耦合關系。首先，極低的輸出電容（Coss?）使得SiC MOSFET在感性負載下的電壓爬升率（dv/dt）極高。以B3M010C075Z為例，其儲存在Coss?中的能量（Eoss?）僅為59μJ ，這導致開關節點（Switch-node）的電壓在納秒級時間內完成翻轉。這種極快的開關瞬態雖然大幅降低了交越損耗，但不可避免地激發了PCB寄生電感與器件結電容之間的高頻諧振（Ringing）。這些高頻共模噪聲會通過電流采樣網絡（如分流器或霍爾傳感器）侵入模數轉換器（ADC），對數字電流環的反饋信號造成嚴重污染 。

其次，SiC器件的體二極管特性是引發THD的另一個重大隱患。與傳統硅基器件不同，SiC MOSFET的體二極管正向?qū)▔航担╒SD?）通常高達3.6V至4.4V 。在交錯并聯橋臂的控制中，為了防止上下管直通（Shoot-through），必須在PWM驅動信號中插入死區時間（Dead-time） 。在死區時間內，電感電流被迫通過具有高壓降的SiC體二極管續流。這一極高的正向壓降不僅產生了可觀的導通損耗，更嚴重的是，它在每一個開關周期內都引入了一個與電流極性相關的伏秒誤差（Volt-second error）。當電網電壓處于過零點附近時，由于驅動占空比極小，這個固定的伏秒誤差占據了主導地位，直接導致電感電流無法準確跟隨正弦參考指令，進而引發宏觀上的過零畸變 。

1.2 交錯并聯架構的控制維度擴張

三相交錯并聯PFC并非三個單相PFC的簡單疊加。通過將多相控制信號在時域上進行等角度移相（例如雙相交錯180度，三相交錯120度），系統能夠在維持較低開關頻率的前提下，實現極高的等效紋波頻率，從而大幅度抵消總線上的高頻電流紋波 。

然而，這種拓?fù)湓诮档蜔o源器件壓力的同時，將復雜性完全轉移到了數字軟件算法端。其一，由于各相物理電感器存在制造公差（通常在±10左右），加之功率器件導通壓降的微小差異，若采用統一的占空比進行開環驅動，極易導致各相之間嚴重的電流不均（Current Imbalance），甚至觸發單相熱失控 。其二，多相高頻PWM模塊的同步運作，會在相間產生共模電壓差，激發零序環流（Zero-sequence Circulating Current）。環流不僅無助于能量傳遞，還會徒增傳導損耗并惡化EMI特性 。因此，軟件算法不僅要處理追蹤電網正弦波的整體任務，還必須分配算力用于獨立的相間均流與環流抑制。

2. 數字延時的理論溯源與采樣域補償策略

在模擬控制系統中，信號的傳遞與放大幾乎是瞬時完成的。然而，在基于數字信號處理器（DSP，如德州儀器的C2000系列或恩智浦的dsPIC33系列）的控制系統中，連續的時間被強制離散化。對于采用高頻SiC器件的PFC系統，哪怕是微秒級的數字延時，都會轉化為不可容忍的相位滯后，引發高頻振蕩并嚴重破壞輸入電流的諧波特性 。

2.1 控制環路時延的數學建模

在數字PFC系統的電流內環中，總控制延時（Td?）主要由三大不可避免的物理過程累加而成 ：

采樣與模數轉換延時（Tsamp?）： 從觸發采樣保持電路到ADC完成多通道轉換并存入結果寄存器的時間。

算法運算延時（Tcomp?）： 中央處理器（CPU）或控制律加速器（CLA）讀取數據，執行數字濾波、前饋計算、鎖相環（PLL）解析以及比例積分（PI）或比例諧振（PR）調節器迭代所消耗的時間。為了保證PWM更新的同步性，數字系統通常采用“一拍延時”（One-cycle delay）更新機制，即在當前周期k采樣并計算出的占空比，要在周期k+1的起始時刻才被裝載生效 。

脈寬調制器延時（Tdpwm?）： 由于零階保持器（ZOH）效應，PWM模塊在將離散占空比轉化為連續時間模擬信號時固有的時間延遲。對于交錯并聯PFC常用的中心對齊PWM（Center-aligned PWM）模式，其等效平均延時為半個開關周期（Tsw?/2） 。

將這些延時綜合，系統的總傳輸延遲在拉普拉斯頻域（s域）內可表示為一個純延遲環節 Gd?(s)=e?sTd?。在頻域分析中，由于純延遲項是一個非最小相位環節，為了便于控制器的波特圖（Bode Plot）設計，通常采用一階帕德近似（Padé Approximation）對其進行降階處理 ：

e?sTd?≈1+s2Td??1?s2Td???

從近似公式可以清晰地看出，數字延時在右半s平面引入了一個零點，并在左半平面引入了一個極點。這一特性不會改變系統的幅頻響應（增益恒為1），但會在控制環路的截止頻率（Crossover Frequency, fc?）附近產生劇烈的相位滯后（Phase Lag）。在100kHz的高頻控制下，若電流環帶寬設計為8kHz至10kHz，未加補償?shù)臄?shù)字延時極易吞噬掉原本設計好的45度至60度的相位裕度，導致系統阻尼比驟降，進而引發電流波形的持續震蕩與THD急劇惡化 。

2.2 過采樣與數字抽取濾波（Oversampling & Decimation）

解決由高頻開關引起的電流反饋失真，首要的軟件干預手段部署于采樣端。在連續導通模式（CCM）下，PFC電感電流呈現帶有直流偏置的三角鋸齒波形態。傳統數字控制通常在PWM載波的頂點或底點觸發單次采樣，認為此時的瞬態值即代表該開關周期的平均電流 。然而，在高頻SiC應用中，由于器件開關引起的硬換流噪聲極易耦合進模擬放大電路。如果單次采樣恰好落在噪聲毛刺的尖峰上，將會導致整個控制周期的電流反饋失真 。

為了獲取純凈的電流反饋，現代數字控制器引入了軟件多倍過采樣機制。以8倍過采樣為例，控制器在每個開關周期內對電感電流進行8次均勻采樣，隨后將這些離散數據送入固件級運行的移動平均濾波器（Moving Average Filter）或無限脈沖響應（IIR）低通濾波器中 。 從數字信號處理的理論出發，過采樣本質上等效于提升了系統的奈奎斯特頻率，從而將開關動作引發的高頻混疊噪聲（Aliasing Noise）推遠，再利用數字濾波器的極深阻帶衰減將其濾除。德州儀器（TI）的一項基準測試清楚地揭示了該算法的威力：在完全相同的外圍硬件與工況下（360W單相PFC），僅僅通過在固件中啟用8倍過采樣算法，輸入電流的THD便從難以接受的11.14%斷崖式下降至5.18% 。這種無需改動任何硬件即可提升超過50%諧波抑制性能的方法，是構建低THD系統的基石。

2.3 基于二階廣義積分器的電網鎖相環（SOGI-PLL）

三相PFC的核心任務是迫使輸入電流精準跟隨輸入電壓的波形與相位。在早期的控制方案中，算法直接采用采樣得到的交流電壓信號作為電流內環的參考正弦波。然而，實際的工業電網電壓往往是不完美的，其中充滿了背景諧波、電壓跌落以及波形平頂現象。直接利用“被污染”的電網電壓作為控制基準，必然導致輸出電流復現這些畸變，使得THD無法達標 。

為了切斷電網電壓畸變對電流環的負面耦合，高頻數字PFC系統必須在軟件中實現高級的鎖相環（PLL）。由于傳統的基于過零檢測的PLL或簡單的低通濾波PLL在動態響應與濾波能力上存在難以調和的矛盾（強濾波必然導致嚴重的相位延遲），工業界目前普遍采用基于二階廣義積分器（Second-Order Generalized Integrator, SOGI）的軟件鎖相架構 。

SOGI算法的核心能力在于正交信號發生（Orthogonal Signal Generation, OSG）。當采樣的電網單相電壓輸入SOGI模塊后，算法能依據內部設定的中心諧振頻率（通常鎖定為電網基波頻率50Hz或60Hz），提取出與輸入基波完全同相位的信號（記為 vα?），并在內部合成一個在相位上精確滯后90度的正交信號（記為 vβ?）。隨后，利用這兩個正交信號進行派克變換（Park Transformation），即可在同步旋轉坐標系下提取出直流分量，送入PI調節器鎖定電網相位角 θ。 更為關鍵的是，SOGI本身具有帶通濾波器的幅頻特性，對基波之外的所有高次諧波具有極強的衰減能力。由該算法重構出的正弦參考信號不僅極其平滑，而且沒有引入任何相位偏移。即便考慮到數字控制器的采樣與計算周期（例如在20kHz控制頻率下產生的50微秒延時），其相對于50Hz工頻周期（20毫秒）所引入的相對誤差僅為0.25%，在工程上完全可以忽略不計 。通過SOGI-PLL為電流環提供理論上完美的純正弦跟蹤目標，是從源頭上壓低系統THD的必要軟件機制。

2.4 算法延時的超前補償與狀態預測

在解決了信號采樣的純凈度問題后，必須直面運算延時本身。為了抵消 Gd?(s) 造成的相位裕度損失，控制理論界發展出了多種純軟件延時補償技術：

補償器零點前移（Zero-Shifting）： 在設計電流環數字PI補償器時，傳統的極點-零點配置方法是將補償器的零點（fz?）精確放置在系統的交叉頻率（fci?）處。而在包含數字延時的系統中，軟件算法工程師會刻意將PI調節器的零點向低頻方向平移（放置在交叉頻率之下）。這種極零點分布的重構能夠提前引入一定的相位超前（Phase Lead），以此來強行抵消由計算和PWM更新帶來的相位滯后，從而挽回系統穩定性并抑制電流在瞬態下的畸變發散 。

史密斯預估器（Smith Predictor）： 當延時較大且已知時，可以在軟件控制環路中并聯一個史密斯預估器。其原理是利用系統的數學模型，在內部并行計算出一個無延時的理想輸出與一個帶有延時的輸出，將兩者的差值作為修正信號反饋到輸入端。通過這種數學對消，閉環特征方程中的純滯后項被完全移出環路之外，使得控制器可以按照理想的無延時對象進行激進的高帶寬調參，極大地提升了電流環的快速跟蹤能力，從而消減了由跟蹤遲緩引發的波形失真 。

單周期預測電流控制（One-Cycle Predictive Current Control）： 更為先進的方案是徹底摒棄傳統的線性PI反饋，轉而采用基于模型預測控制（MPC）的方法。該算法利用離散化的PFC電路微分方程，在當前周期 k，根據實時采樣的電感電流 i(k) 和輸入電壓 vin?(k)，直接計算出如果要在下一個周期 k+1 達到目標參考電流，所必須施加的精確占空比 d(k+1)。這種算法利用嚴密的數學推導跳過了積分器漫長的收斂（Wind-up）過程，實現了真正的死拍控制（Deadbeat Control）或單周期跟隨。通過前瞻性的計算預埋，MPC將數字控制延時轉化為預測窗口的一部分，從根本上免疫了延時導致的波形滯后問題 。為了增強預測算法對電感參數非線性變化及死區非理想因素的魯棒性，一些前沿研究甚至在MPC的基礎上融合了狀態觀測器（如Luenberger Observer），并通過梯度下降算法在線自適應調整觀測增益，實現了計算負荷與電流波形精度的完美平衡 。

3. 雙閉環架構下的高階前饋與低頻諧波抑制

三相交錯并聯PFC通常運行在經典的電壓外環與電流內環雙閉環架構下。為了將THD降低至極致，必須對傳統的電流環PI控制進行大范圍的軟件增強。

3.1 占空比前饋控制（Duty-Ratio Feedforward, DFF）

在傳統的平均電流模式控制（ACMC）中，內環PI調節器承擔了所有責任：它不僅需要消除穩態誤差，還需要根據電網電壓的正弦變化，實時輸出大幅度變化的占空比。由于交流電網電壓的變化率很大，而PI調節器的帶寬受限（通常設計為開關頻率的1/10到1/6以避免開關噪聲干擾），這不可避免地導致了PI調節器處于永久的“追趕”狀態 。在宏觀波形上，這種追趕表現為實際電感電流的相位略微超前于輸入電壓，從而導致非單位基波位移功率因數以及過零點附近的平頂畸變 。

軟件秘籍：占空比前饋解耦（DFF） 為了徹底解放電流環補償器，一種極為有效的軟件算法被稱為占空比前饋控制（DFF）。該算法基于PFC拓?fù)涞暮暧^物理方程，提前為控制系統預設好一個基礎運作軌跡 。 對于運行在連續導通模式（CCM）下的Boost PFC架構，系統在任意時刻維持電壓平衡所需的理論穩態占空比（dff?）可以極其簡單地表達為：

dff?=VOUT?VOUT??∣VIN?∣?

在數字控制器的每個運算周期內，軟件首先依據當前的瞬時交流電壓采樣值 VIN? 和直流母線電壓 VOUT? 計算出 dff?。隨后，將該前饋占空比直接與傳統電流環PI控制器的輸出（dI?）相加，合成最終的驅動占空比（d=dff?+dI?） 。

重構控制邏輯： 在注入了 dff? 之后，絕大部分的PWM占空比其實是由前饋通道瞬間計算并給定的。前饋占空比在開關節點處自動重構出一個平均值等于交流輸入電壓的等效電勢。

THD優化效應： 此時，電流環的PI調節器被完全“降維”。它不再需要應對電網電壓的大幅度波動，而只需輸出極小的微調占空比，用于克服電感寄生電阻壓降、開關管導通壓降、以及死區非線性導致的微小誤差。這極大降低了對內環帶寬的需求，顯著提升了系統的相位裕度，同時使得電流波形能夠緊密貼合正弦包絡，尤其是在高頻交流環境中，DFF對THD的改善是革命性的 。

3.2 從靜止坐標系到準比例諧振（Quasi-PR）控制

盡管引入了前饋，但當控制系統運行在三相靜止坐標系（A?B?C 框架或 α?β 框架）下時，傳統的PI調節器依然存在理論上的缺陷。根據控制理論中的內模原理（Internal Model Principle），PI控制器在直流（0Hz）處擁有無窮大增益，因此能夠?qū)崿F(xiàn)對直流參考信號的無靜差跟蹤；但對于交流正弦信號（如50Hz的電流參考），PI控制器在50Hz處的增益是有限的。這種有限的增益必然導致閉環系統在跟蹤正弦波時產生穩態幅值誤差與相位滯后，這也是系統始終存在頑固低次諧波（如3次、5次）的原因之一。

軟件秘籍：引入比例諧振（PR）控制算法 為了在靜止坐標系下實現對交流信號的零穩態誤差跟蹤，數字控制域引入了比例諧振（Proportional-Resonant, PR）控制。理想的PR控制器在諧振頻率（即電網基波頻率 ω0?）處提供無窮大的增益。然而，理想PR在數字離散化時對電網頻率的波動極其敏感，一旦電網頻率出現微小偏移，系統增益將懸崖式跌落。因此，工業界通常采用改進型的準比例諧振（Quasi-PR 或 QPIR）控制器 。 其連續域傳遞函數為：

GPR?(s)=Kp?+s2+2ωc?s+ω02?2Ki?ωc?s?

在軟件代碼的實現中，通過雙線性變換（Tustin's method）將其離散化為差分方程。其中 ω0? 設定為電網基波角頻率（2π×50Hz），而 ωc? 為引入的阻尼系數（或截止頻率參數）。

THD改善原理： QPIR控制器通過調節 ωc?，在基波頻率附近拓寬了高增益頻帶。這不僅強制電流內環實現了對50Hz正弦指令的完美跟隨，消除了幅相誤差，同時賦予了系統對抗電網頻率漂移的強魯棒性 。將QPIR控制器部署在 α?β 兩相靜止坐標系下，能以極小的計算代價（相比于繁瑣的旋轉坐標系d-q變換及其耦合問題）實現卓越的解耦控制與極低的網側電流失真 。

3.3 重復控制（RC）與迭代學習控制（ILC）的深層融合

無論是死區非線性、占空比計算的數字截斷誤差，還是交錯并聯模塊不對稱引發的低頻包絡線擾動，這些導致THD超標的非理想因素都有一個共同的數學特征：它們都是與電網頻率（50Hz/60Hz）高度同步的周期性擾動 。

既然擾動是周期性重復的，傳統的反饋控制（哪怕是PR控制）在面對這種寬頻帶的高次諧波擾動時，都顯得力不從心。于是，具有“學習記憶”能力的控制算法被引入至三相PFC軟件架構中。

復合重復控制（PI + RC）

重復控制（Repetitive Control, RC）同樣基于內模原理，但它的內部模型是一個涵蓋了基波及所有整數倍諧波的延時環節 e?sT（其中 T 為電網周期，如20ms）。在DSP軟件實現中，RC控制器本質上是一個大規模的環形內存緩沖區（Circular Buffer），它記錄了過去一個完整電網周期內每一個采樣點的控制誤差，并經過低通濾波和相位超前補償后，在當前周期的對應時間點將修正信號疊加輸出 。 由于RC控制器在頻域內于所有基波的諧波頻率處（即 3ω,5ω,7ω...）都提供了極高的開環增益，它能夠主動“抹平”一切具有電網周期性的畸變波形。研究表明，通過遺傳算法（Genetic Algorithm）等現代尋優算法聯合優化外環PI與內環RC的參數，能夠在保證瞬態無超調的前提下，將三相PFC的THD逼近儀器的測量底噪，實現真正的“零畸變”穩態運行 。

迭代學習控制（ILC）與峰值電流控制（PCMC）的協同

對于那些無法精確數學建模的非理性因素，例如大電流下Boost電感磁芯由于飽和引發的磁導率非線性下降（這會使得實際的電流斜率偏離模型預測），迭代學習控制（Iterative Learning Control, ILC）提供了一種革命性的無模型（Model-Free）解決方案 。 與RC在連續時間域運作不同，ILC通常運作在“迭代域（Iteration Domain）”。以融合了峰值電流模式控制（PCMC）的交錯并聯Totem-Pole PFC為例，ILC作為“插件”補償器工作。在第 i 個交流電網周期結束后，算法利用存儲在內存中的電流跟蹤誤差 ei?[n]（參考電流與實際平均電流之差），根據下述學習律計算第 i+1 個周期的補償控制量 ui+1?[n] ：

ui+1?[n]=F?ui?[n]+L?ei?[n]

其中 F 為充當濾波器的遺忘因子，L 為學習增益。 在下一個周期的執行中，該補償量 ui+1?[n] 被加到基于理想模型計算出的平均電流指令上，生成一個修正后的峰值電流閾值送入DSP內部的數模轉換器（DAC），隨后由高速模擬比較器執行逐周期的峰值電流關斷 。 由于PCMC本身提供了極高的內環響應帶寬，而ILC通過跨周期的記憶迭代，強行逼迫穩態誤差收斂至零。實驗數據顯示，這種結合算法使得系統對電感參數變化的敏感度大幅降低（即使軟件內部使用的電感計算值僅為實際值的75%，系統依然能完成無失真跟蹤），在250W的原型機上實現了30%至100%寬負載范圍內的低THD和單位功率因數，且極其節省DSP的算力資源 。

4. 徹底攻克“過零畸變”（Zero-Crossing Distortion）的算法矩陣

在三相PFC（尤其是Vienna整流器和基于SiC的高頻交錯并聯無橋Totem-Pole架構）中，交流電壓過零點附近的電流波形尖峰或平頂現象被稱為“過零畸變”。這一區域是各類非線性因素集中爆發的“重災區”，更是導致整個系統在輕載時無法通過IEC 61000-3-2以及服務器M-CRPS標準的罪魁禍?zhǔn)?。針對這一痼疾，必須采用極其精細的控制邏輯進行多維度拆解。

4.1 死區時間的高頻軟件自適應補償

前文提到，SiC MOSFET的高反向?qū)▔航担?3.6V）使得死區非線性效應在過零點附近極為顯著 。簡單的死區補償方法往往是在軟件中設置一個固定的時間補償常數，但隨著電流大小與極性的動態變化，固定補償會失效甚至引發反向干擾。

軟件秘籍：基于多脈沖測試（MPT）的二維動態查表法（2D LUT）

要實現極致的死區補償，必須將補償時間精確到納秒級別并實現自適應。

特性提取： 首先在產品標定階段，執行多脈沖測試（Multipulse Test, MPT），精確描繪出特定SiC MOSFET的開通延遲（td(on)?）、關斷延遲（td(off)?）以及電壓切換爬升率（dv/dt）在極寬電流區間（如0~80A）內的非線性分布曲線 。

數據固化： 將這些硬件物理特性轉化為一張精密的二維查找表（2D Lookup Table），固化在DSP的閃存（Flash）中 。

在線插值與PWM修正： 在高頻執行的軟件中斷服務程序（ISR）中，控制律加速器（CLA）或CPU高速讀取當前相位的瞬時電流值，并結合SOGI-PLL判定的電流極性，從LUT中檢索出理論死區漂移量。隨后，軟件使用快速線性插值算法計算出當拍所需的絕對補償時間 ΔT，并直接干預高精度PWM（HRPWM）模塊的邊沿寄存器設置。這種算法完全屏蔽了系統運行于輕載和過零點時開關特性的漂移，大幅抑制了高次諧波，使得時域波形恢復平滑 。另外，對于對可靠性要求極高的應用，甚至可以通過SiC柵極驅動輔助電路開發狀態監測系統（Condition Monitoring），在線實時監測器件的關斷時間變化，并將該參數輸入單片機閉環算法中，實現在任何工況下最佳死區時間的動態尋優 。

4.2 旋轉坐標系下的過零畸變重構：從ZCDC到IZCDC

在三相Vienna整流器中，不僅有死區問題，還存在一種拓?fù)鋵用娴摹安豢煽貐^(qū)域（Uncontrollable Region, UR）”。當系統運行至某一相的過零點附近時，如果相電流與對應的參考電壓極性發生反轉（通常是由于濾波器無功電流造成的相移，或者扇區判定誤差），整流器會失去對該相輸入電流的掌控力。在UR期間，控制系統輸出的調制占空比完全無法反映物理電路的真實狀態，這種由于非共享矢量（Nonshared vectors）引發的錯誤將激發出明顯的電流斷層畸變 。

軟件秘籍：基于方差鎮定的改進型零電流畸變補償（IZCDC） 針對這一拓?fù)溆矀?，傳統的零電流畸變補償（Zero-Current Distortion Compensation, ZCDC）方法采用了簡單粗暴的信號鉗位：在檢測到進入UR區域的瞬間，控制軟件會強行將過零相的參考電壓指令歸零（即強制切換至中點箝位狀態 O 狀態），同時為了維持線電壓平衡，在另外非過零的兩相參考指令中人為注入一個零序偏移電壓（Vofst?=(vmax??+vmin??)/2） 。這種方法雖然在穩態下拓寬了線性調制區，使得畸變消除，但在系統遭遇負載突變或初次軟啟動（Soft-start）時，強行注入的零序偏置往往會導致合成參考矢量突破載波邊界，引發嚴重的占空比過調制（Overmodulation），進而在過零點激起破壞性的電流浪涌與硬啟動（Hard-start）現象 。

為了解決軟啟動過程中的畸變反彈，前沿的控制軟件演化出了改進型零電流畸變補償（IZCDC） 算法。該算法建立在嚴密的數學重構之上：

控制軟件會實時計算調制度指標（Modulation Index, MI），實時監測是否處于過調制邊緣。

一旦在UR區域內檢測到過調制標志位，系統將立即棄用傳統的線性 Vofst? 偏置，轉而切入一個非線性IZCDC補償分量 。

這個IZCDC分量是基于“相電流方差方程”逆向推導得出的。它的核心控制目標不再是單純維持電壓平衡，而是利用反饋算力，強制將過調制區間內的“電流方差”鎮定為零 。 這一精妙的解耦控制策略，使得Vienna整流器在瞬態跳變與初始上電時，能夠平滑地過渡過零點而不引發任何脈沖浪涌；而在系統進入穩態后，又能無縫銜接至普通的ZCDC狀態。通過算法的智能調度，徹底封死了任何工況下過零畸變抬頭的可能性 。

4.3 無橋Totem-Pole的交接軟啟動算法（PWM級微調）

在三相交錯無橋Totem-Pole PFC中，由于高頻橋臂（SiC MOSFET）與工頻橋臂（Si MOSFET或慢速開關管）在過零點需要進行角色互換，占空比的瞬間切入會引起開關節點（Switch-node）寄生電容的猛烈充放電，造成電流尖刺 。

軟件秘籍：納秒級PWM軟啟動序列管理 控制器需設計一套狀態機（State Machine）級別的PWM過零序列控制 ：

全關斷死區構建： 在電網半周期的末尾，軟件強制關閉所有功率開關，形成一個“Dead Zone”，防止換流時刻電網短路。

不對稱漸進脈沖： 當新半周期開啟時，在高頻橋臂的主動開關管上，首先只施加一個只有幾十納秒的極微小占空比脈沖。通過在幾個PWM周期內將其線性遞增，使開關節點電容極其平滑地放電歸零。

時序解鎖： 只有當高頻橋臂的充放電軟啟動徹底完成后，軟件才會下發指令讓工頻橋臂的同步開關管導通，并隨后恢復正常的互補驅動模式。這一連串嚴絲合縫的軟件動作將過零切換尖峰徹底消弭于無形 。

5. 三相交錯并聯架構專用的數字管理機制

多相并聯的核心理念是“分而治之”，但若沒有強有力的軟件統籌，硬件容差與通信耦合將導致系統內部混亂。數字控制系統必須接管相間的均衡與協調。

5.1 基于多環解耦的有源均流控制（Active Current Sharing）

在交錯并聯的硬件中，由于SiC器件內部的通態電阻（RDS(on)?）、高頻升壓電感的磁芯特性等存在工藝散差，即使偏差僅有百分之一，若直接將單電壓環生成的統一占空比同時下發給所有交錯支路，也會導致巨大的相間電流失衡（Current Imbalance） 。失衡不僅會導致某一相過載發熱觸發過流保護（OCP），還會由于紋波無法完美相消而引入低頻拍頻（Beat frequency）干擾，嚴重惡化輸入總THD 。

軟件秘籍：逐周期獨立電流環與增益前饋自適應

為了在不增加任何外部模擬均流芯片與傳感器硬件的前提下實現完美均流，基于DSP的軟件算法徹底解構了控制架構：

星型多核控制架構： 在數字域內，系統配置了完全獨立的多套電流控制內環。由極慢的電壓外環（帶寬約為10Hz，避免干擾低頻正弦度 ）計算出的總體視在功率需求，經過電網電壓前饋因子（基于電網RMS值計算）調制后，生成了一個總電流參考指令（Iref?） 。該指令被均分為多等份（例如雙相為 Iref?/2，三相為 Iref?/3），作為每一路物理分支的本地絕對目標 。

逐周期（Cycle-by-cycle）獨立調節： 在高達上百千赫茲的高速PWM重載中斷（PWM reload interrupt，例如在100kHz系統下為每10微秒執行一次）中，ADC獨立采集各個分支的電感電流反饋（I1fb?,I2err?...）。每一個分支擁有獨立尋優的PI補償器進行閉環運算，生成獨屬該相的微調占空比 。

多核協同調度： DSP的交叉觸發模塊（例如Microchip dsPIC的XBAR或TI C2000的ePWM同步鏈）確保這些具有獨立占空比的PWM波在時域上被精準地錯相釋放（如120度或180度移相） 。無論外部物理器件隨著溫度和老化產生何種漂移，這套高速、分布式的閉環軟件矩陣都能將各相的電流差壓制在百分之一以內，確保了交錯并聯設計初衷中“紋波相消”紅利的最大化釋放，從而獲得極為平滑的電網輸入電流 。

5.2 零序調制的相間環流抑制（Circulating Current Suppression）

多相并聯拓?fù)渲校貏e是共享直流母線且前端無隔離變壓器的系統，如果各并聯整流器模塊的PWM載波發生微小相移偏差，或者死區時間的非對稱性，必然會在三相端子上激發同頻同相的共模零序電壓（Zero-Sequence Voltage） 。這一共模電壓驅動的零序環流（Zero-Sequence Circulating Current, ZSCC）只在并聯支路間兜圈子，不僅大幅增加SiC開關管與濾波電感的傳導損耗，引發嚴重的系統高頻發熱，其攜帶的高頻毛刺還會徹底破壞相電流的連續性，使得傳導EMI頻譜和THD數據雙雙崩壞 。

軟件秘籍：坐標空間重構與零序阻尼注入

傳統的硬件手段是增加龐大的共模電感，但這違背了高功率密度的初衷。通過軟件控制解耦是目前最前沿的解決方案：

特征提取與數學解耦： 在每次控制中斷中，算法對三相采樣電流執行廣義克拉克變換（Clark Transformation）。除提取出用于控制有功和無功的 α?β 軸分量外，軟件專項提取并計算出表征環流強度的零序電流分量 。

正交維度補償器鎮定： 將這一零序電流分量送入一個專門配置了特定增益與諧振特性的比例諧振（PR）調節器。該調節器的唯一控制目標是將零序分量強制鎮定為零 。

底層PWM重構與偏置注入： 將上述零序PR調節器的計算結果，轉化為一個零序電壓偏置量（Zero-sequence bias）。在空間矢量脈寬調制（SVPWM）或三次諧波注入的SPWM底層生成環節，將該偏置量無縫疊加到原始的三相調制波參考電壓中 。這一巧妙的數學空間疊加技術，實現了整流器主路輸出電壓調節與相間環流抑制功能的徹底數學解耦（Decoupling）。通過改變PWM輸出矢量的內部時間配比，系統無需任何額外阻尼元件，即可將高頻寄生環流徹底抹平，使得輸入電網只感受到純粹的正弦有功電流汲取 。

6. 輕載策略優化與電網級諧波智能抵消

現代大功率電源標準（如服務器M-CRPS的80 PLUS鈦金級認證）不僅考核滿載性能，更對極輕載（如5%或10%負載）下的THD提出了苛刻要求（見表1） 。

在輕載時，PFC電感由于儲能極小，必然退化進入非線性的斷續導通模式（DCM）或臨界導通模式（CrCM） 。此時電流紋波比（Ripple ratio）急劇放大，傳統雙閉環控制極易失效。為此，必須引入自適應的系統級控制策略。

6.1 動態拓?fù)渥冃危呵邢嗫刂婆c全波段跳周期

軟件秘籍一：智能切相管理（Phase Shedding） 軟件通過實時監控前饋計算得到的輸入有功功率，在功率跌落至預設閾值時（例如從3.6kW全功率跌至1.8kW），主動關斷三相交錯中的第三相，進入雙相交錯運行；當功率進一步跌至輕載（如低于800W）時，直接切除第二相，退化為單相PFC運行 。這種動態切相控制強迫留存的工作相承擔更大的負載電流，從而推高了其占空比水平，使其脫離了極其惡劣的深度DCM震蕩區，恢復了電流的連續可控性，極大改善了輕載PF值并降低了輕載THD 。

軟件秘籍二：交流全波段跳周期（AC Cycle Skipping） 當負載降低到連單相運行也無法穩定時，與普通的PWM高頻突發模式（Burst Mode，隨機跳過幾個高頻脈沖）不同，高級PFC控制軟件會執行交流級別（AC Level）的跳周期邏輯 。 當檢測到交流電網過零點時，如果能量盈余，軟件會命令系統整整“休息”一個完整的交流半周期（10ms）或數個周期。在這期間所有SiC開關處于靜默狀態，系統不產生任何諧波與高頻EMI（THD實際上在這個半周期內為0）。由于整體能量交付的宏觀減小，一旦系統被喚醒恢復開關，它必須以較高的等效中等功率水平運行，以此保證直流母線電壓穩定。而我們知道，PFC在中載或滿載時的波形質量是極好的。通過這種宏觀能量調配，系統在極輕載測試下所呈現的積分THD得到了極大的拉低 。

6.2 電網背景諧波的主動抵消與參數熱切換

電網往往并非理想正弦波源，其本身就包含著由于配電網中大量非線性負載設備造成的3次、5次和7次等低頻諧波電壓畸變。

軟件秘籍一：特定高次諧波主動注入（Specific Harmonic Injection） 不要試圖讓PFC去盲目適應畸變的電壓，而是主動出擊。在數字算法后臺，當檢測到電網特定的背景諧波污染時，可以利用軟件查表法或是數學振蕩器，人為生成幅值受控、相位精準匹配的3次和5次高階正弦波信號 。 在電網電壓跨越過零點的瞬間，利用SOGI-PLL將這些生成的諧波序列與電網基波同步。隨后，算法將這些人工諧波波形直接并以相反的極性（180度反相）疊加到占空比調節器的最終輸出（PWM寄存器）或電流環參考給定中 。這種在數字域內實現的“主動降噪（Active Noise Cancelling）”機制，能夠精準靶向抵消掉電流頻譜中對應的毛刺，使系統即便在惡劣供電環境下也能保持令人驚嘆的純正弦波吸收特性，極大地降低了總THD指標 。

軟件秘籍二：控制系數的動態“熱切換”（Dynamic Coefficient Swapping） 由于PFC需支持全球通用寬電壓輸入（如85VAC至265VAC），系統的物理被控對象增益（Plant Gain）在高低壓之間相差巨大。一組在110V低壓下精心調校出高相位裕度、完美波形的PI或IIR（無限脈沖響應）數字濾波器參數，如果直接應用到220V高壓環境下，極易導致控制環路增益過剩，引發低頻紋波放大與高頻震蕩 。 為了實現全域最優化，軟件架構在內存中開辟了多組寄存器庫（Register Banks）來存儲補償器系數。在后臺背景循環（Background Loop）中，程序持續監視電網輸入RMS電壓。當跨越設定閾值時，DSP能夠在一微秒內無縫激活備用寄存器庫，將另一套專為高壓域或低壓域量身定制的環路增益與極零點系數“熱更新”入正在高速運行的補償算法中 。由于替換瞬間系統狀態變量的連續性管理，這種“換擋”動作在波形上不會產生任何擾動，真正實現了任何電網和負載工況下控制帶寬與穩定裕度的一致最佳化，鎖死了全工況THD漂移的可能 。

結語：控制維度的系統級升華

基于SiC MOSFET的三相交錯并聯PFC系統，雖然在拓?fù)浼軜?gòu)和半導體物理極限上完成了跨越，賦予了電源產品無可匹敵的高效率與高功率密度特性；但隨之暴漲的高頻電磁環境復雜度、數字離散化延遲效應、死區時間的苛刻非線性，以及多相物理不一致性，將系統THD收斂的成敗徹底轉移到了數字軟件算法的戰場之上。

在這場高頻微秒級的控制博弈中，僅依靠傳統PID算法堆砌帶寬已是捉襟見肘。唯有深度解構延時鏈條，利用8倍過采樣與SOGI-PLL剔除硬件噪聲的迷霧；通過引入占空比前饋（DFF）、準比例諧振（QPIR）、單周期預測控制甚至集成迭代學習機制（ILC）的重復控制，從拓?fù)錂C理上解放反饋控制器的滯后束縛；并借由2D-LUT進行死區前饋補償、在DQ坐標系重構IZCDC消滅過零不可控區、利用空間重組切斷寄生零序環流，輔以智能切相和主動諧波注入，方能在每一個交流與開關周期中，對所有產生波形畸變與諧波污染的非理性因素進行降維打擊。掌握并融合這一套從采樣源頭到底層PWM邏輯的系統級“軟件秘籍”，正是突破大功率能源轉換設備核心壁壘、向無暇電網交互目標邁進的必由之路。
