前言：構筑數據存力的“能量基石”——論功率器件選型的系統思維
在數據存力成為核心競爭力的今天，一套卓越的分布式塊存儲系統，不僅是控制器、協議與閃存的集成，更是一部要求極高可靠性與能效的電能轉換“機器”。其核心性能——穩定強勁的IOPS、7x24小時不間斷運行、以及優異的功耗比（Performance per Watt），最終都深深植根于一個常被忽視卻至關重要的底層模塊：服務器節點與硬盤背板的功率轉換與管理系統。
本文以系統化、協同化的設計思維，深入剖析分布式塊存儲系統在功率路徑上的核心挑戰：如何在滿足高效率、高可靠性、嚴格散熱和成本控制的多重約束下，為冗余電源切換、主板核心供電及硬盤背板熱插拔控制這三個關鍵節點，甄選出最優的功率MOSFET組合。
在分布式存儲節點的設計中，功率管理模塊是決定單點可靠性、整機柜功率密度與運維成本的核心。本文基于對轉換效率、熱設計功耗（TDP）管理、系統可用性與總擁有成本（TCO）的綜合考量，從器件庫中甄選出三款關鍵MOSFET，構建了一套層次分明、優勢互補的功率解決方案。
一、 精選器件組合與應用角色深度解析
1. 冗余守護者：VBA3316 (Dual 30V, 8.5A, SOP8) —— 冗余電源ORing與熱插拔控制

圖1: 分布式塊存儲方案與適用功率器件型號分析推薦VBQF1208N與VBA3316與VBA1638與產品應用拓?fù)鋱D_01_total

核心定位與拓?fù)渖罨弘pN溝道MOSFET集成封裝是實現高可用性電源系統的理想選擇。其極低的導通電阻（Rds(on) @10V僅16mΩ）能將電源路徑的壓降與損耗降至最低，直接提升系統效率并減少熱量堆積。雙N溝道設計便于構建理想的二極管（Ideal Diode）或負載開關，用于12V電源總線的冗余切換與熱插拔（Hot Swap）緩啟動控制。
關鍵技術參數剖析：
極低Rds(on)：在承載服務器主板或硬盤背板的大電流時（如20-30A），多顆并聯或用于多相電路時，其導通損耗優勢顯著，是提升整機效率的關鍵。
集成化優勢：SOP8雙管封裝極大節省PCB面積，簡化布局，確保電源路徑對稱，降低寄生電感，對于需要快速切換的冗余應用至關重要。
驅動適配性：其閾值電壓（Vth）適中，可由標準電源管理IC或?qū)Ｓ脽岵灏慰刂破髦苯印⒏咝У仳?qū)動，實現精準的電流限流與故障隔離。
2. 核心供能者：VBQF1208N (200V, 9.3A, DFN8) —— 主板中間總線轉換器（IBC）或CPU/內存VRM同步整流
核心定位與系統收益：適用于將48V或12V母線轉換為負載點（PoL）輸入電壓的中間轉換級，或作為多相Buck轉換器的同步整流管。200V耐壓為48V輸入系統提供了充足裕量。DFN8(3x3)封裝具有極低的熱阻和寄生參數，是實現高開關頻率、高功率密度設計的利器。
驅動設計要點：其85mΩ的Rds(on)與緊湊封裝相結合，要求PCB設計提供充分的散熱銅箔和過孔。需搭配高速驅動IC，以發揮其在數百kHz至1MHz開關頻率下的性能優勢，最大化轉換效率。
3. 背板指揮官：VBA1638 (60V, 7.6A, SOP8) —— 硬盤SATA/SAS電源熱插拔控制
核心定位與系統集成優勢：單N溝道MOSFET，采用SOP8封裝，是控制每塊硬盤（或每組硬盤）電源通斷的完美選擇。60V耐壓可輕松應對12V背板上的各種電壓尖峰。其26mΩ的導通電阻在單盤約2-3A的啟動電流下?lián)p耗極低。
應用價值：允許系統軟件獨立控制每個硬盤槽位的上下電，支持硬盤故障預測與主動隔離、分級上下電以降低啟動沖擊、以及節能管理（將非活躍硬盤組斷電），是實現存儲池化與智能化管理的關鍵硬件基礎。
選型權衡：相較于更高電流的器件，此型號在性能、成本與封裝尺寸上取得了最佳平衡，非常適合高密度硬盤背板（如24盤位以上）的多路控制需求。
二、 系統集成設計與關鍵考量拓展
1. 拓?fù)?、?qū)動與控制閉環
冗余電源管理：VBA3316需配合專用ORing控制器或帶有理想二極管功能的PMIC，實現無縫切換與反向電流阻斷，確保任何單電源故障不影響節點運行。
高密度轉換：VBQF1208N應用于多相并聯的VRM或IBC時，需嚴格匹配驅動時序與電流均衡，其DFN封裝要求采用先進的PCB制造與焊接工藝以確?？煽啃浴?br /> 背板智能管理：VBA1638的柵極應由背板管理控制器（BMC）或?qū)Ｓ脽岵灏蜪C控制，實現每路硬盤的軟啟動、過流保護、狀態監控與LED指示聯動。
2. 分層式熱管理策略

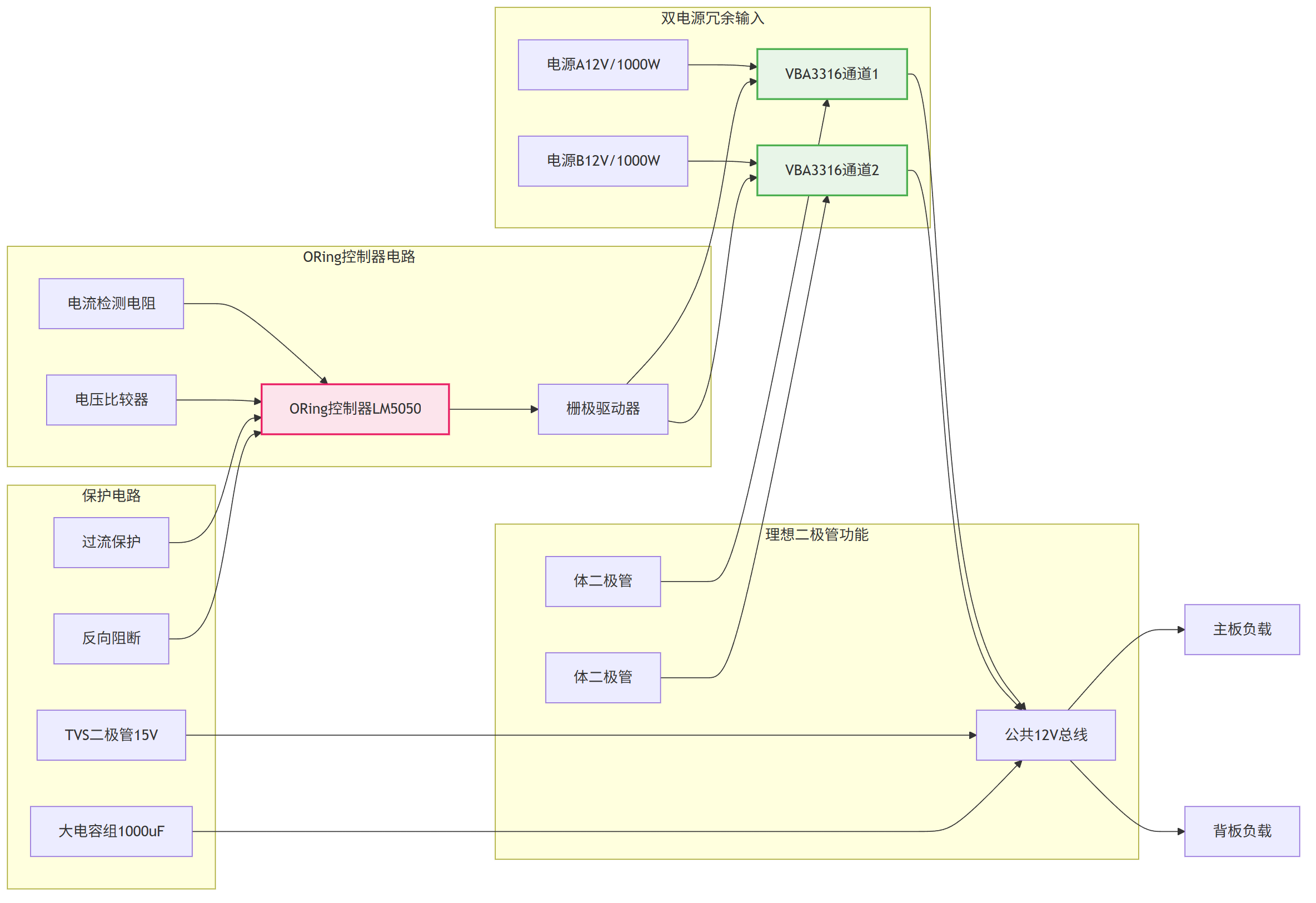

圖2: 分布式塊存儲方案與適用功率器件型號分析推薦VBQF1208N與VBA3316與VBA1638與產品應用拓?fù)鋱D_02_redundancy

一級熱源（強制冷卻）：VBQF1208N雖小，但在高功率密度設計中集中度高。必須依靠PCB內層的大面積電源平面和密集的散熱過孔將熱量傳導至系統風道。
二級熱源（混合冷卻）：用于ORing的VBA3316可能承載持續大電流，需在PCB布局上將其置于主電源路徑，并利用頂層和底層的銅箔進行散熱。
三級熱源（自然冷卻/風冷）：背板上的VBA1638數量眾多，但單路功耗低。依靠背板PCB的良好走線銅箔和機箱內的均勻氣流即可滿足散熱。
3. 可靠性加固的工程細節
電氣應力防護：
VBQF1208N：在48V轉12V等應用中，需注意開關節點的電壓振鈴，可通過優化變壓器漏感或增加RC吸收來抑制。
熱插拔場景：為VBA1638和VBA3316控制的硬盤負載設計完善的TVS和緩沖電路，吸收熱插拔過程中產生的浪涌電壓和電流。
降額實踐：
電壓降額：在12V背板系統中，VBA1638的Vds應力應留有至少一倍余量（<30V）。
電流降額與SOA：對于VBA3316在ORing應用中的啟動瞬間或短路保護動作瞬間，必須確保其工作在脈沖安全工作區（SOA）內，承受短暫的短路電流應力。
三、 方案優勢與競品對比的量化視角
效率提升可量化：在12V轉1.8V的核心VRM中，采用低Rds(on)的VBQF1208N作為同步整流管，相較于傳統方案，可將該級效率提升0.5%-1.5%，直接降低單節點TDP。

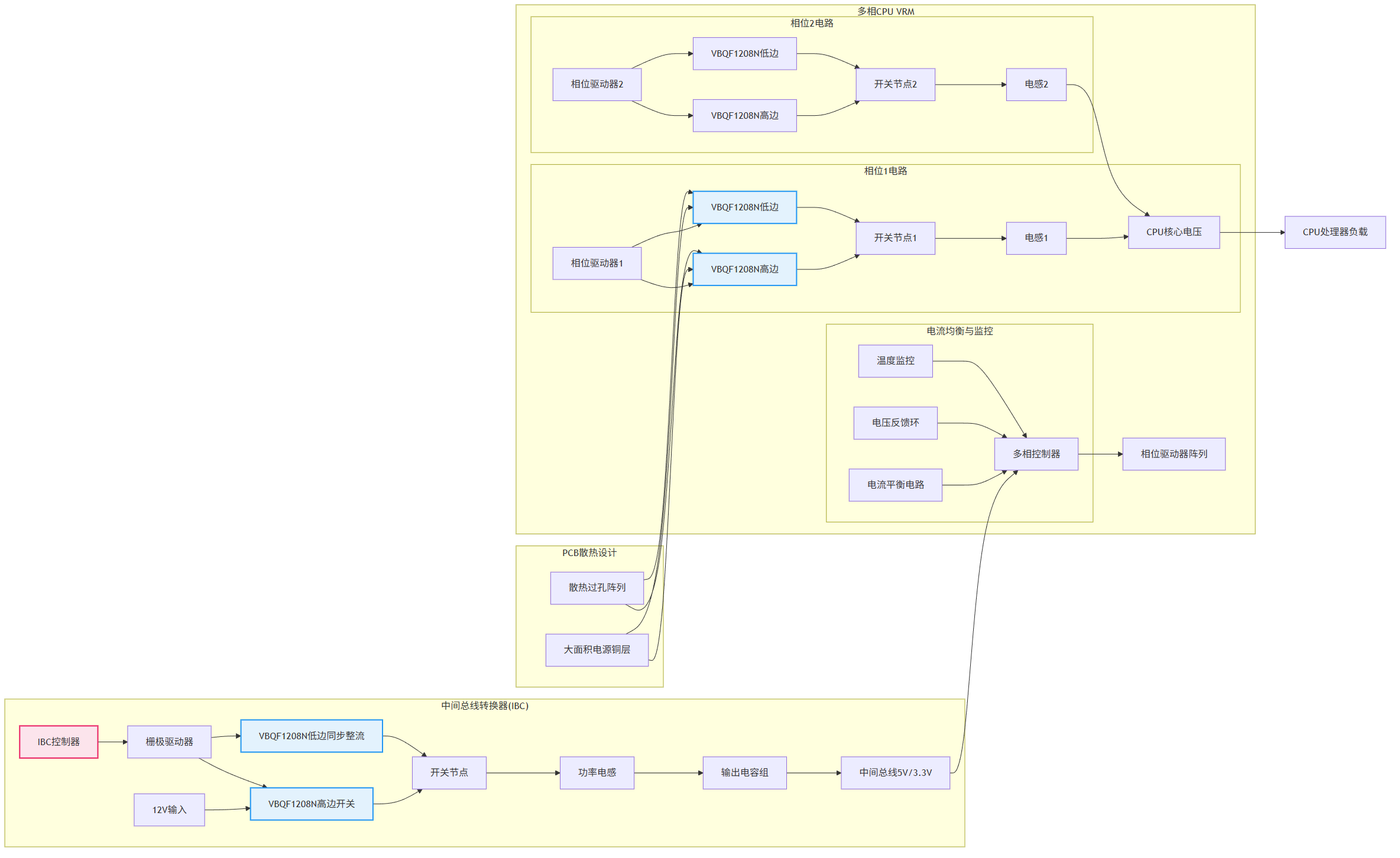

圖3: 分布式塊存儲方案與適用功率器件型號分析推薦VBQF1208N與VBA3316與VBA1638與產品應用拓?fù)鋱D_03_conversion

空間與可靠性提升可量化：使用集成雙管VBA3316進行冗余控制，比兩顆分立MOSFET節省約40%的布局面積，并減少互連點，提升電源路徑可靠性。背板使用大量VBA1638，其標準化與小封裝有助于實現高密度、模塊化背板設計。
運維智能化實現：通過VBA1638實現的硬盤級電源管理，使得軟件定義電源策略成為可能，可顯著降低閑置硬盤能耗，并支持預測性維護，提升系統整體可用性。
四、 總結與前瞻
本方案為分布式塊存儲節點提供了一套從冗余電源輸入、到主板核心供電、再到硬盤背板智能供電的完整、優化功率鏈路。其精髓在于 “精準匹配、分級優化”：
電源輸入級重“可靠與集成”：通過高集成度、低損耗的開關確保電源系統的高可用性。
核心轉換級重“密度與效率”：采用先進封裝的器件，追求高開關頻率與高功率密度，以優化機柜級PUE。
負載管理級重“智能與粒度”：實現最小顆粒度（單硬盤）的電源控制，賦能軟件層的能效與可靠性管理。
未來演進方向：
更高集成度：考慮將多路熱插拔控制器與MOSFET集成在一起的智能開關陣列，進一步簡化高密度背板設計。
寬禁帶器件應用：對于追求極致效率的48V直接轉換架構，可評估在中間總線轉換器（IBC）中使用GaN器件，以實現更高頻率和更小的磁性元件體積。
工程師可基于此框架，結合具體存儲節點的功耗預算（如CPU TDP、硬盤數量）、電源架構（12V或48V輸入）、可靠性等級（如鈦金級電源）及機柜散熱能力進行細化和調整，從而設計出具備高競爭力TCO的數據存儲產品。

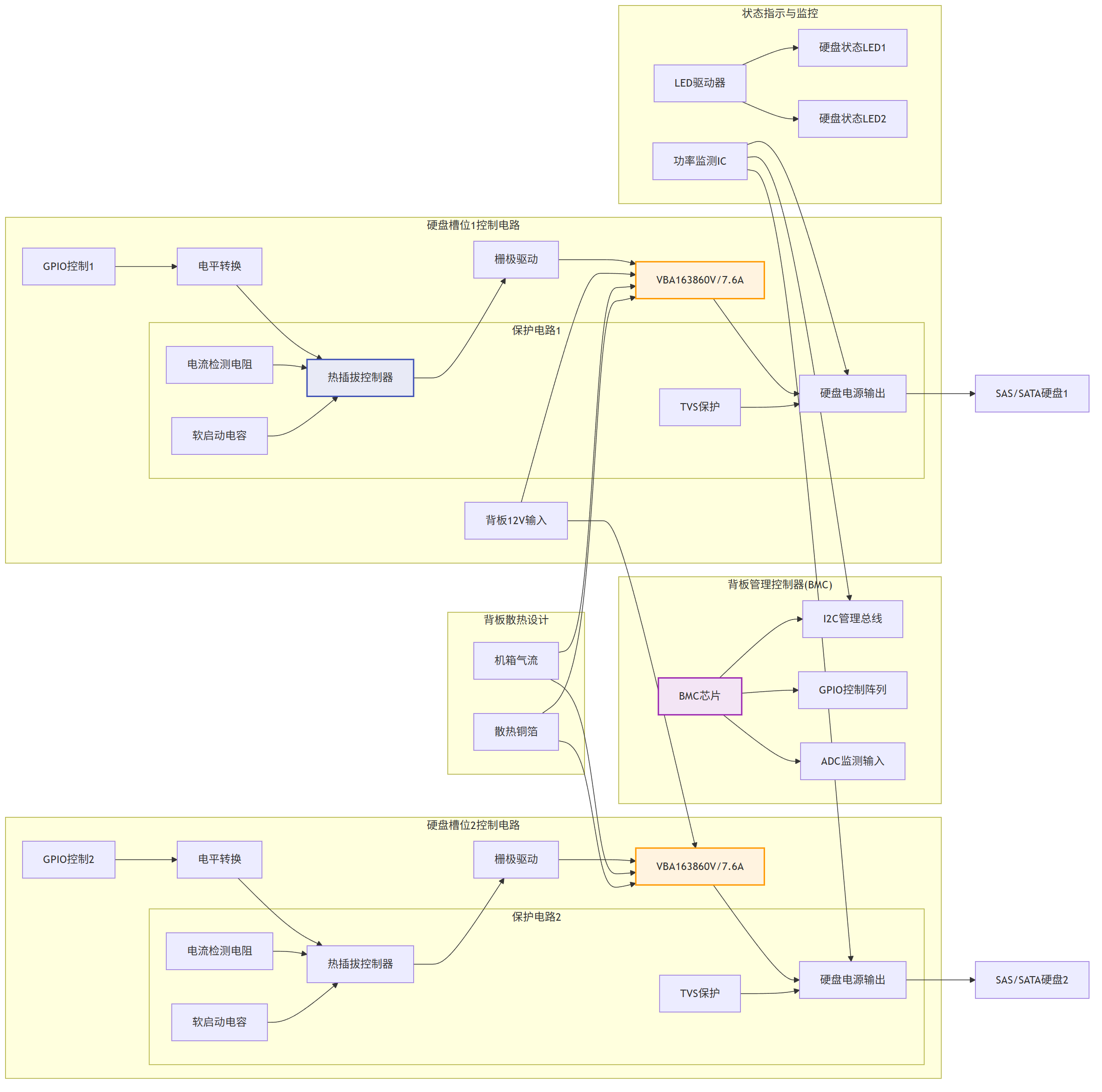

圖4: 分布式塊存儲方案與適用功率器件型號分析推薦VBQF1208N與VBA3316與VBA1638與產品應用拓?fù)鋱D_04_backplane
